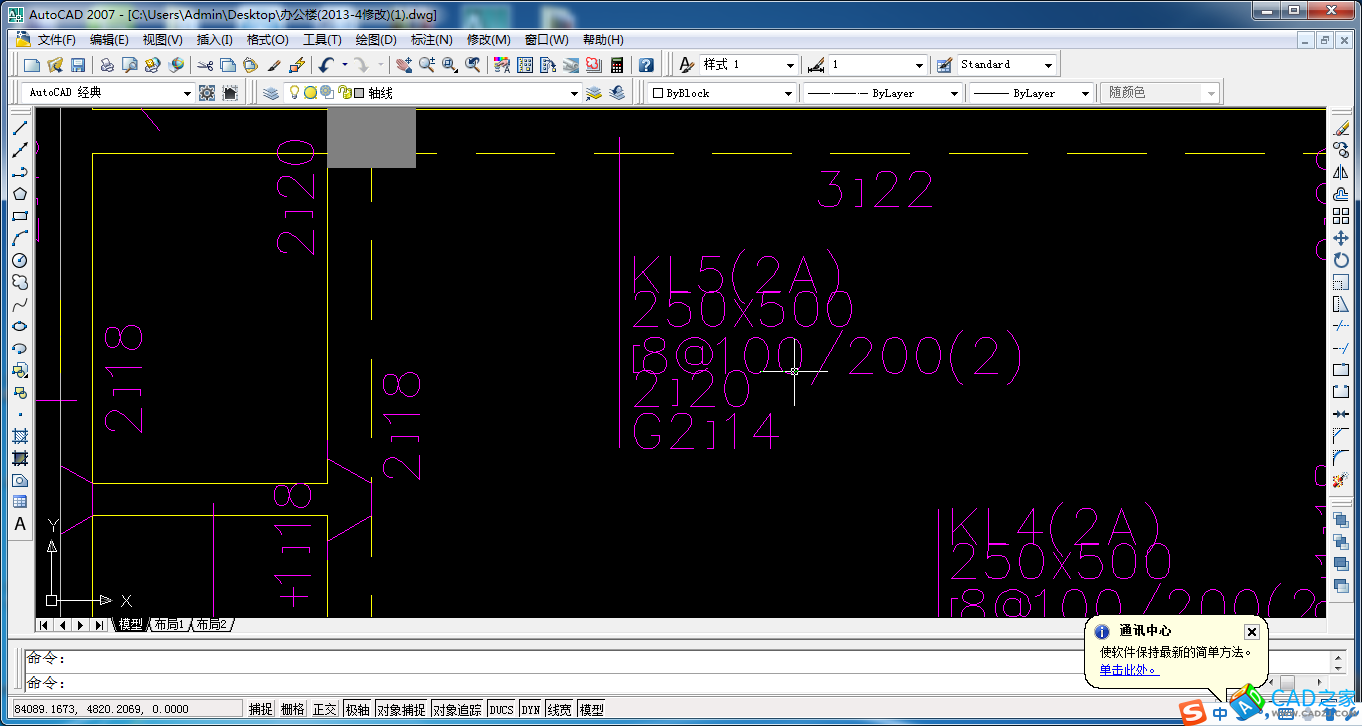

鋼筋符號不顯示，或者顯示錯誤，有兩種可能。
　　1、cad的fonts文件夾內沒有合適的含有鋼筋符號的字體。
　　2、雖然已經有合適的字體，但是所用的文字樣式?jīng)]有設置使用含有鋼筋符號的字體。（根據你的貼圖看，不知“樣式1”文字樣式是不是你現在使用的文字樣式）。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
　　1、ACAD不是直接使用字體，而是通過“文字樣式”使用字體文件。
　　　　所以盡管安裝了字體文件，但若沒有設置“文字樣式”，或者“文字樣式”使用的字體名稱不對（錯一個字符都不行），ACAD不會自動尋找使用字體。
　2、所以，要使用某個字體，必須先在“文字樣式”中設置使用該字體。
　　3、但是由于ACAD的字體文件（*.shx）可以任意改名稱，這帶來很大的麻煩。誰都可以修改字體文件名稱，理論上可以出現無窮多字體文件。只要文件名稱有一點兒差異，那個字體就無法使用。
　　4、解決的辦法有兩種：
　　　4-0、選中亂碼鋼筋符號文字，檢查亂碼文字的用的字體樣式（ctrl+1,打開“特性”窗口）。然后“格式——字體樣式”，找到這個字體樣式。
　　　4-1、不修改字體樣式的字體。若你電腦中有相同或者近似字體，將字體改名為“字體樣式規定的名稱”即可（不修改原圖原文件，方便與原繪圖者交流）。
　　　4-2、修改該字體樣式的字體，將字體名稱改為自己電腦中已有的字體文件（修改了原圖原文件，若傳給原繪圖者，別人會出現問號）。
　　5、含有鋼筋符號的字體有多種，推薦使用tssdend.shx。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
tssd字體【其中tssdend.shx包含鋼筋符號】
