CAD，word，excel之間的轉換可以讓你在工作的時候減少很多麻煩和不必要的時間。

1、CAD圖形或表格復制到WORD、EXCEL的步驟­

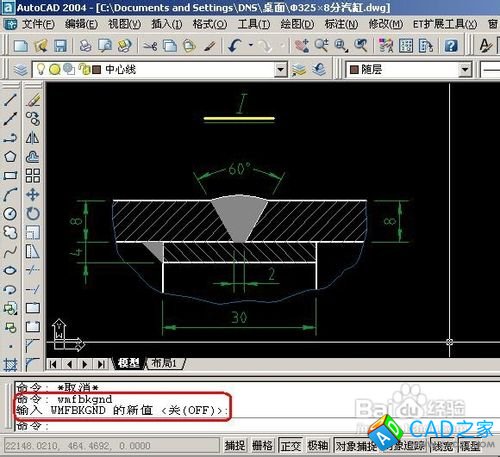

更改CAD系統變量WMFBKGND值為OFF，使CAD背景為透明，­

如果想讓復制的圖形是黑白的，可以在圖層管理器里面把圖層顏色改為白色（7號）.

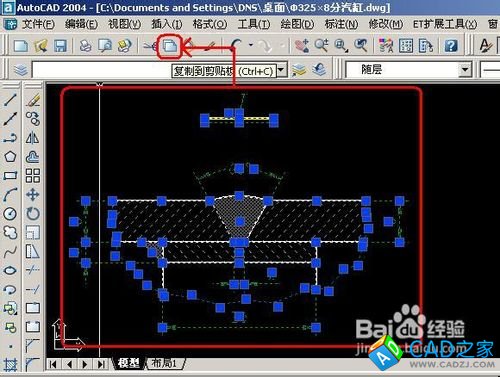

2、選擇需要復制的圖形，用“復制”工具進行復制

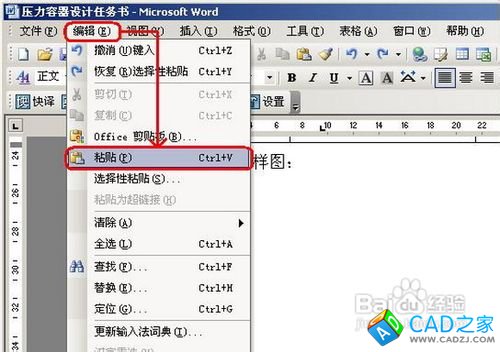

切換到WORD或EXCEL，激活需要粘貼的區域，然后選擇“編輯”—“粘貼”；

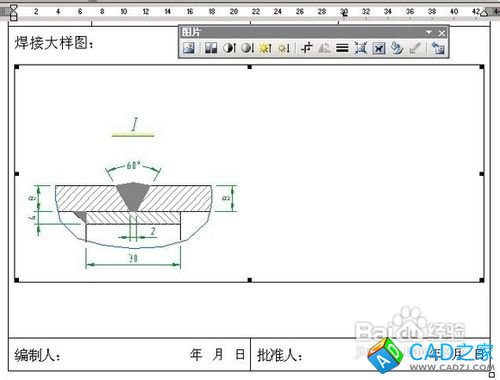

粘貼最初的效果如下圖

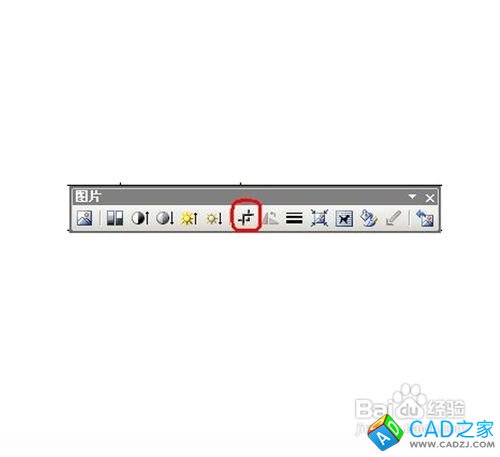

3、利用“圖片裁剪”把圖形空白區域剪掉，然后用拖對角的方法把圖形縮放到合適的大小；

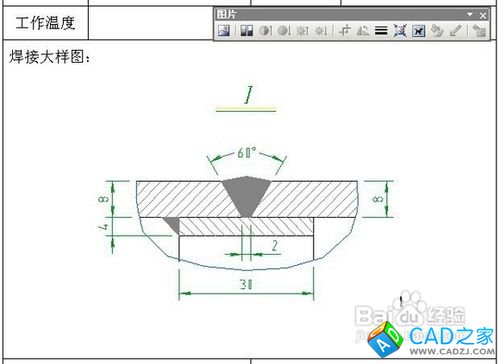

裁剪和縮放后的效果如下圖

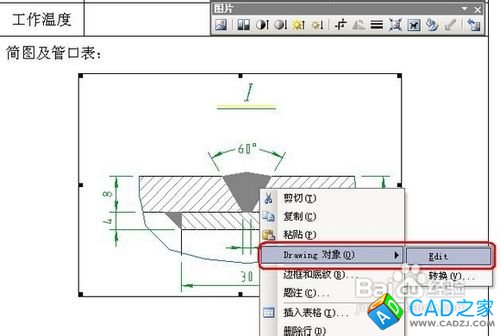

如圖形需要修改，可按下圖的方法回到CAD進行修改即可

4、復制到EXCEL的方法也同上。­

WORD、EXCEL圖形或表格復制到CAD的步驟­

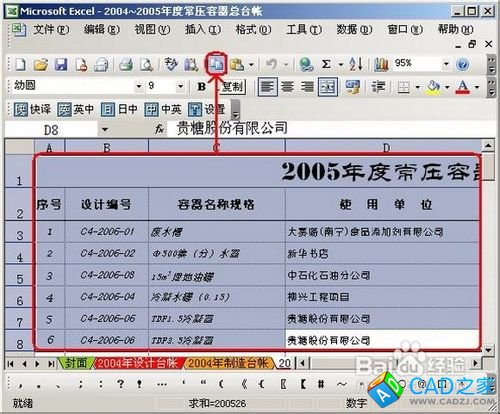

選擇需要復制的圖形或表格，用“復制”工具進行復制；

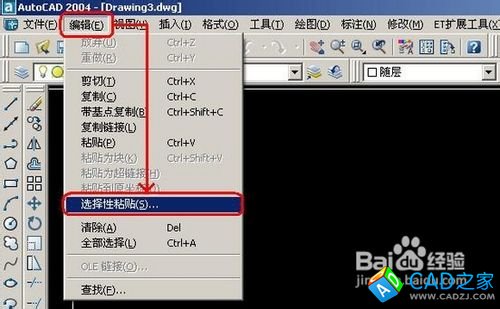

5、切換到CAD程序，然后選擇“編輯”—“選擇性粘貼”；

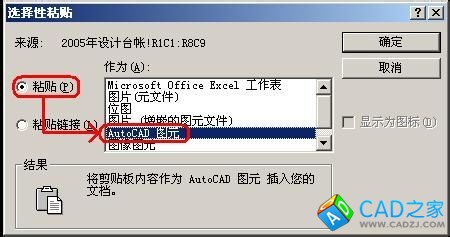

選擇粘貼為“AutoCAD圖元”，這樣做的目的是粘貼后可以在CAD里編輯

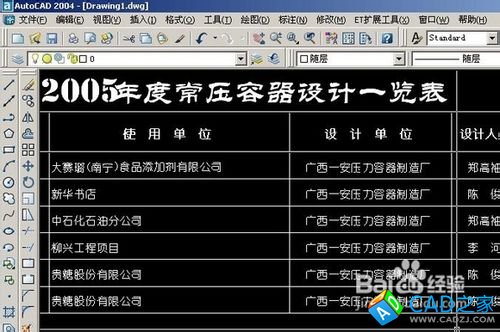

選擇粘貼插入點，粘貼后效果如下圖

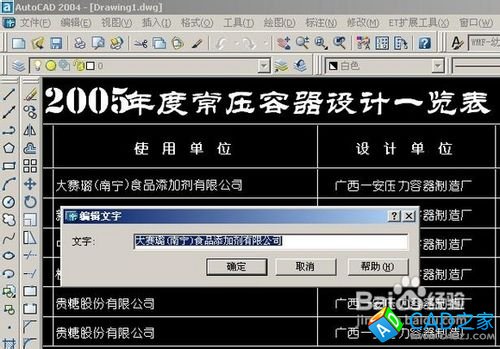

6、粘貼后的線條或文字可以在CAD直接編輯，如下圖

7、CAD到Office補充幾點：CAD圖粘貼到Word、Excel、PowerPoint、Publisher都可以用這個方法。­

注意事項
1、線條寬度——建議采用多段線設定線條寬度，因?yàn)榫€(xiàn)寬粘貼后寬度只有寬窄兩種，不美觀；

2、比例問題——如果有可能，盡量采用1:1繪制，這里的1:1是打印比例，也就是需要打印為10mm的，­

就繪制成10個圖形單位，這樣既可以控制出圖比例，又可以控制線條寬度；

3、背景顏色——2002可以在布局空間（一般布局空間的背景是白色）復制，2004、2005、2006直接復制就行了，無需修改背景顏色。
