cad是我們常用的繪圖軟件，在使用cad繪圖的時候，該怎么輸入坐標呢？下面就以auto cad 2010版本的為例子，教你如何輸入坐標。
本篇文章以繪制一個長為700mm，寬為500mm的矩形舉例。
步驟閱讀工具/原料
-
電腦上裝有cad，cad能正常使用。
方法一：命令法。
-

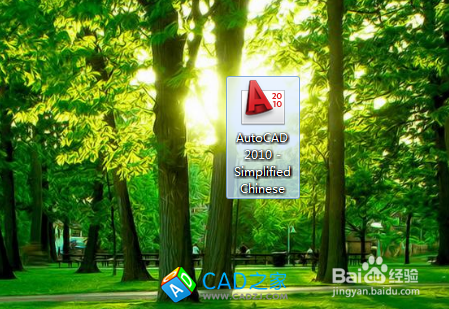

雙擊cad的圖標，啟動cad，如下圖。
步驟閱讀 -

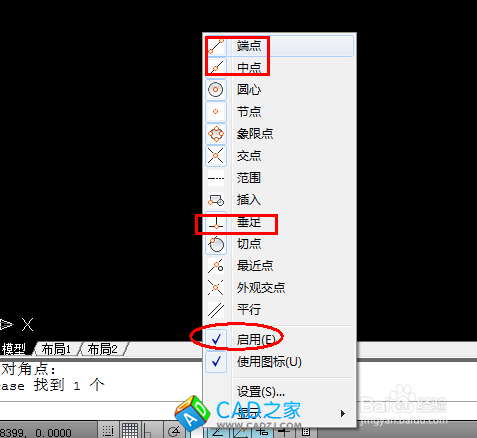

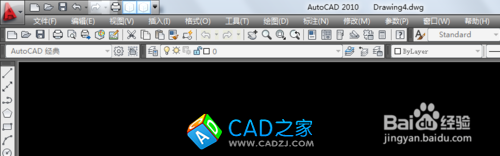

先對cad做一下最基本的設置，如下圖，我一般會開啟極軸，同時設置一下對象捕捉，并且開啟它。如下圖。如下圖二，因為要繪制矩形，個人建議開啟端點，中點，垂足的捕捉。不建議開通快捷特性。
步驟閱讀
步驟閱讀 -

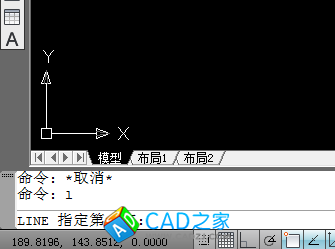

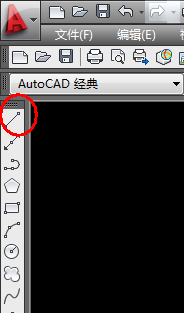

輸入直線命令line，也可以簡潔輸入l，這里部分大小寫的。如下圖一。當然也可以選擇左上角的直線快捷圖形的，如下圖二。
步驟閱讀
步驟閱讀 -
在命令欄中，依次輸入字母l，再依次輸入坐標，0,0;700,0；700,500；-700,500，再按字母c（閉合命令），矩形就畫好了。
步驟閱讀END
方法二：直接輸入。
-

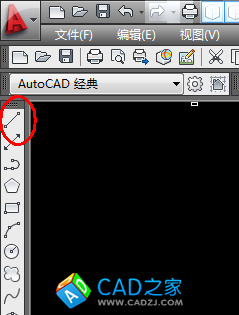

選擇cad左上角的直線。如下圖。
步驟閱讀 -

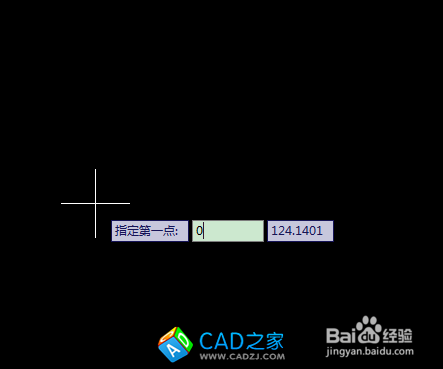

這時，直接輸入坐標就可以了。
