謝邀

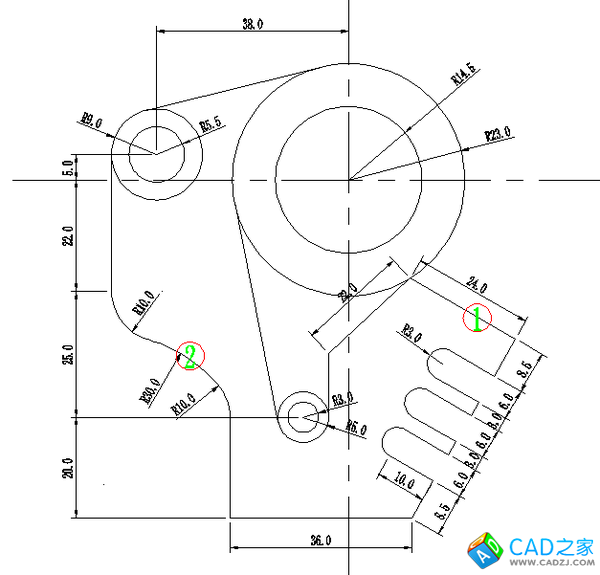

簡單講一下吧，圖不難，關鍵點在①②處有位置約束。（很多不好畫的圖在于標注不嚴謹，當然這是題外話了）

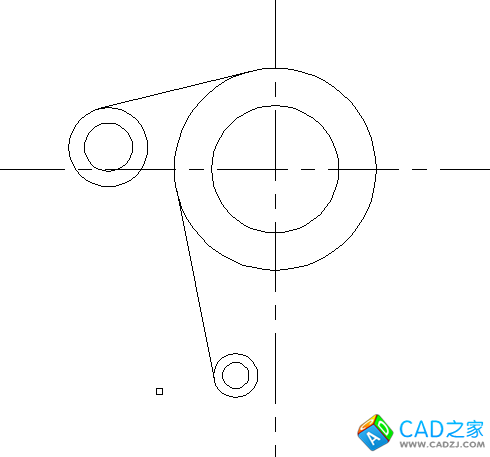

第一步，根據你的標注易得三圓的位置，兩圓切線捕捉設置里只選切線即可。
第二部，確定①的位置

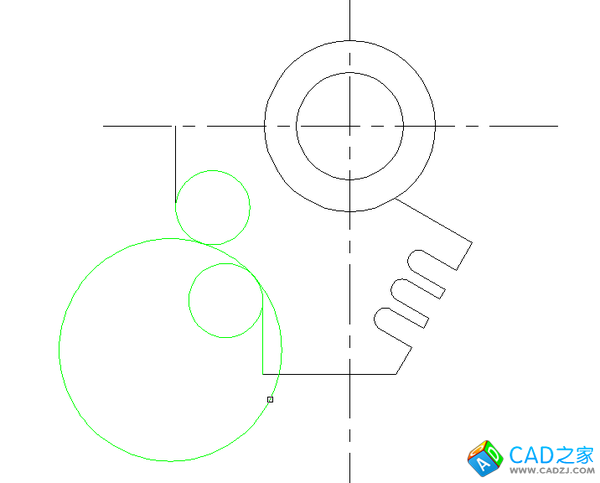

第三步，用相切相切半徑的方法畫出②所在處半徑為30的圓
