四、中西文字高處理

　　AutoCAD進行中西文混排時，西文比較高，中文比較矮，看起來很不美觀。原因是對于同樣高度的字，中西文字模生成時使用了不同的度量方法。這里筆者提供了一個解決方法，可供大家參考：AutoCAD簡體中文版提供的字庫中，中文是按照國家有關標準創建的長仿宋字體GBCBIG.SHX，為了配合這個中文字模，創建了與之配套的、比較矮的兩個西文字體GBEMOR.SHX和GBEICT.SHX，因此當中西文混排時，只要選擇上述字體，寫出的文本就比較好看，也符合國標，效果如圖5所示。

　　圖5 AutoCAD中的字體

　　五、公差標注技巧

　　機械設計工程圖中，公差標注是基本的需求，但AutoCAD提供的尺寸公差標注步驟繁瑣。它需要在“Dimension style Manager”(尺寸樣式管理)中先建立一個“公差標注式樣”，然后在“Tolerance”(公差)和“primary Unit”(主要單位)選項中進行上下偏差等有關參數的預先設置，www.drbzy.com CAD之家 每標注一個不同的尺寸公差都要返回“Dimension Style Manager”中進行設置，且只能標注極限偏差。對于要同時標注公差代號和極限偏差的尺寸如Ф35H8(+0.039^0)，則無能為力了。筆者提供下列簡單易行的方法標注此類復雜公差：

　　1.點擊”直線標注”按鈕或輸入命令“dli”;

　　2.根據出現的提示選擇“m”參數;

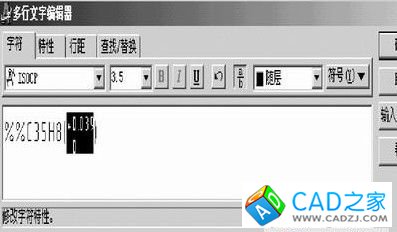

　　3.在出現的多行文字編輯噐對話框中的“Character”(字符)選項卡中刪除“<>”(原尺寸)，輸入“%%C35H8(+0.039^0)”(注意插兦“^”分開上下偏差)，拖動鼠標選中“+0.039^0”，單擊(b/a)(堆疊/取消堆疊)按鈕，如圖6所示。

　　圖6 公差編輯

　　4.單擊“OK”按鈕，退出對話框。
