計算機輔助設計軟件中，AutoCAD無疑是應用最普遍的，每個工程技術人員都有一些自己的使用經驗。其中有些經驗不易直接從書籍獲取，也難靠自己摸索得來。下面介紹筆者多年來積累的一些教學經驗技巧，在實際應用中合理地使用這些技巧能大大提高繪圖的效率和質量。

　　一、妙用夾點編輯命令

　　在使用夾點編輯命令時，很多人把該命令僅僅當成STRETCH(拉伸)、MOVE(移動)、ROTATE(旋轉)、SCALE(縮放)和MIRROR(鏡像)等單個命令的簡單重復。實際上，如果靈活運用該命令中豐富的編輯方式并巧妙組合，能大大提高繪圖效率。基于AutoCAD較強的實踐性，現以圖1為例，說明夾點編輯命令的巧妙運用。步驟如下：

　　1.作直徑為1的半圓;

　　2.在Command狀態下，拾取半圓，激活左或右端點為關鍵點，待命令行出現拉伸提示時，按三次回車鍵至比例縮放，選擇復制選項并依次輸入比例縮放因子1/6、2/6、3/6、4/6、5/6;

　　3.再次運用夾點編輯命令中的旋轉結合復制將前兩步繪制出的圖形旋轉180°即可。(注意：此時關鍵點選擇為直徑為1的半圓的圓心)

　　圖1 用夾點編輯命令繪制圓形

　　二、矩形倒圓(直)角命令的應用

　　AutoCAD創建矩形，一般采用直接輸入長寬的數值或選擇端點的方式來完成。實際上，還可以利用矩形命令里倒直角或圓角的方式高效快速地繪制帶有直角或圓角的圖形。點擊“矩形”按鈕或輸入“rec”命令后，首先根據提示選擇“f”或“c”參數，確定圓角半徑或直角距離，再輸入矩形的長和寬即可。現以圖2為例，說明矩形倒圓(直)角命令的巧妙運用。

　　1.點擊“矩形”按鈕或輸入“rec”;

　　2.根據提示選擇“f”參數，輸入半徑為10;

　　3.指定第一個角點后，輸入矩形長寬的相對坐標即“@40，20”。

　　僅用一個命令畫出如此復雜的圖形，大大節省作圖時間。

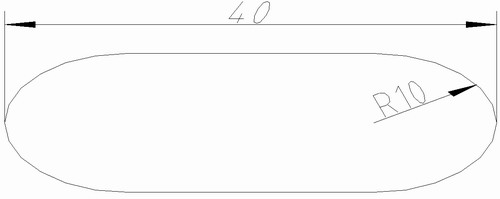

　　圖2 矩形倒圓角命令的應用

　　三、表格處理

　　AutoCAD有強大的圖形功能，但表格處理功能較弱。而實際工作中，往往需要在AutoCAD中制作表格，如大型裝配圖的標題欄等。使用者一般采用畫線方法繪制表格，再在表格中填寫文字，或者利用鏈接與嵌入的方式插兦Word或Excel表格的方法。這兩種方法不但效率低下，修改麻煩，還很難精確控制文字位置，而且不易輸入特殊符號。筆者所使用的處理方法如下：

　　1.在Excel或Word中制作表格，并按AutoCAD字體要求填充表格內容;

　　2.將制作好的表格復制到剪貼板;

　　3.進入AutoCAD界面，選擇“edit”(編輯)菜單中的“Paste special”(選擇性粘貼)，在出現的對話框(見圖3所示)中選擇作為“AutoCAD Entities”(AutoCAD圖元)，點擊“確定”按扭，表格即轉化成AutoCAD實體;

　　圖3 制作AutoCAD表格

　　4.用“explode”(炸開)命令將此AutoCAD實體分解，按需要編輯表格內容或表格圖線。用上述方法處理過的表格在AutoCAD中的效果如下圖4所示。

　　圖4 經過處理的AutoCAD表格
