標高符號有向上、向下，文字在左、文字在右四種，下面創建的一個動態“塊”就解決了這四種形態。

    一、打開實例1里創建并保存的文件“我的動態塊”，也可以新建一個文件。在空白處按圖示尺寸畫一個標高符。

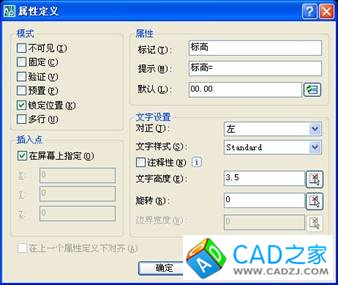

    二、操作菜單“繪圖”→“塊”→“定義屬性”，或者直接運行命令“attdef”，在“定義屬性”窗口里的“標記”內輸入“標高”，在“提示”內輸入“標高=”，在“默認”內輸入“00.00”，“文字高度”用3.5，按“確定”關閉窗口。

    AutoCAD下部的命令窗口提示“指定起點”，在標高符上方點擊，將屬性放置到適當?shù)胤剑缦聢D。

    三、運行block命令，在“塊定義”窗口的“名稱”里填入“標高”；點擊“拾取點”左旁的按鈕，“塊定義”窗口暫時隱去，捕捉并點擊圖形上的三角形下面的角點，窗口重新顯現；點擊“選擇對象”左旁的按鈕，“塊定義”窗口再次暫時隱去，選擇整個圖形后按回車鍵，窗口再次顯現；點選“轉化為塊”；點擊“確定”，關閉“塊定義”窗口。
    至此，創建了一個名叫“標高”的帶有屬性的普通“塊”。以下的步驟將此普通“塊”編輯成動態“塊”。

    四、選中這個“塊”圖形，敲鼠標右鍵，在快捷菜單里點擊“塊編輯器”，進入“塊編輯器”。
    如果“塊編寫選項板”沒有出現，點擊“塊編輯器”工具欄上“塊名稱”右旁的按鈕將它顯現出來。

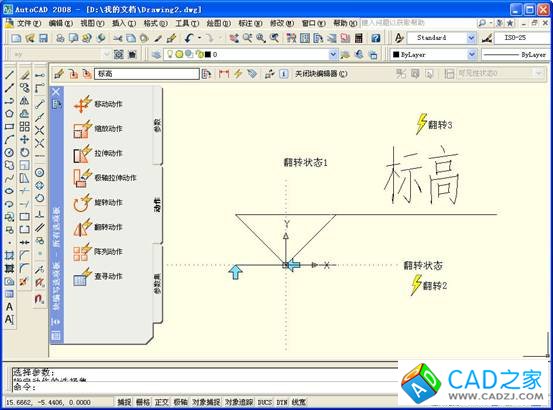

    在“塊編寫選項板”的“參數”選項卡里點擊“翻轉參數”，AutoCAD底部的命令窗口提示“指定參數位置或 [名稱(N)/標簽(L)/說明(D)/選項板(P)]”，捕捉并點擊標高符圖形下面短橫線的端點；命令窗口接著提示“指定投影線的端點”，水平方向拖動鼠標一段距離后點擊鼠標；命令窗口又提示“指定標簽位置”，在附近再次點擊。
    在“塊編寫選項板”的“參數”選項卡里再次點擊“翻轉參數”，AutoCAD底部的命令窗口提示“指定參數位置或 [名稱(N)/標簽(L)/說明(D)/選項板(P)]”，捕捉并點擊圖形上的三角形下面的角點；命令窗口接著提示“指定投影線的端點”，垂直方向拖動鼠標一段距離后點擊鼠標；命令窗口又提示“指定標簽位置”，在附近再次點擊。
    上述操作實際上是向圖形里添加了水平和垂直方向的兩個鏡像軸。

    五、在“塊編寫選項板”的“動作”選項卡里點擊“翻轉動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的文字“翻轉狀態”(就是水平的鏡像軸)；命令窗口接著提示“選擇對象”，依次點擊圖形上除三角形下方的短橫線以外的所有線條和屬性（此時屬性顯示的是“標高”兩個字）后回車；命令窗口又提示“指定動作位置”，拖動鼠標到附近空白處點擊。
    在“塊編寫選項板”的“動作”選項卡里再次點擊“翻轉動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的文字“翻轉狀態1”(就是垂直的鏡像軸)；命令窗口接著提示“選擇對象”，依次點擊三角形上方的長橫線和屬性（此時屬性顯示的是“標高”兩個字）后回車；命令窗口又提示“指定動作位置”，拖動鼠標到附近空白處點擊。

    點擊“關閉塊編輯器”，在彈出的對話框里點擊“是”，退出“塊編輯器”。
    別忘了保存文件。
    至此，動態塊創建完成，下面的步驟是將創建好的動態“塊”放置到AutoCAD的工具選項板里。

    六、按Ctrl+3鍵，打開“工具選項板”，用鼠標將創建好的動態“塊”圖形拖到“我的工具”選項板里。（如果沒有這個選項板，就在工具選項板的狀態欄上右擊鼠標，在快捷菜單里點擊“新建選項板”，并將新建的選項板命名成“我的工具”。）

    新建一個圖紙文件，點擊工具選項板里的這個 “標高”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方點擊一下，該標高符就插入到圖紙上并彈出“編輯屬性”窗口，在此窗口輸入真實的標高數值比如“25.5”后點擊“確定”關閉窗口。
    點擊圖紙上的這個標高符，會出現一橫一豎兩個箭頭，點擊這兩個箭頭試試，其效果就顯現出來了。

    實例1里只用了一個“可見性參數”，沒有使用“動作”，而在這個實例里先是添加了“參數”，然后再添加“動作”，“動作”綁定在“參數”上。在所有動態塊的“參數”里，只有“可見性”、“對齊”及“基點”三個是不需要綁定“動作”的，其它都需要綁定“動作”。

    提醒一點，為了保證標高數字方向的正確，系統變量MIRRTEXT的值應該置為“0”。
