搞水暖設計的人經常要畫閥門，理所當然應該將閥門創建成“塊”，方便調用。下圖表示幾種常用的閥門。

    如果利用可見性參數將這幾種閥門創建成一個動態“塊”，將更加方便。

    一、畫一個如下圖所示的圖形（畫圖的步驟就不累述了），注意閘閥中間的豎線和手動調節閥中間的豎線要分開畫，不是同一條線。

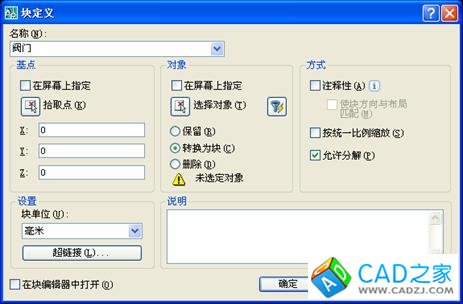

    二、運行block命令，在“塊定義”窗口的“名稱”里填入“閥門”；點擊“拾取點”左旁的按鈕，“塊定義”窗口暫時隱去，捕捉并點擊圖形上的圓心，窗口重新顯現；點擊“選擇對象”左旁的按鈕，“塊定義”窗口再次暫時隱去，選擇整個圖形后按回車鍵，窗口再次顯現；點選“轉換為塊”；點擊“確定”，關閉“塊定義”窗口。

    至此創建了一個名叫“閥門”的普通“塊”。以下的步驟將此普通“塊”編輯成動態“塊”。

    三、選中這個“塊”圖形，敲鼠標右鍵，在快捷菜單里點擊“塊編輯器”，進入“塊編輯器”。

    如果“塊編寫選項板”沒有出現，點擊圖示按鈕將它顯現出來。

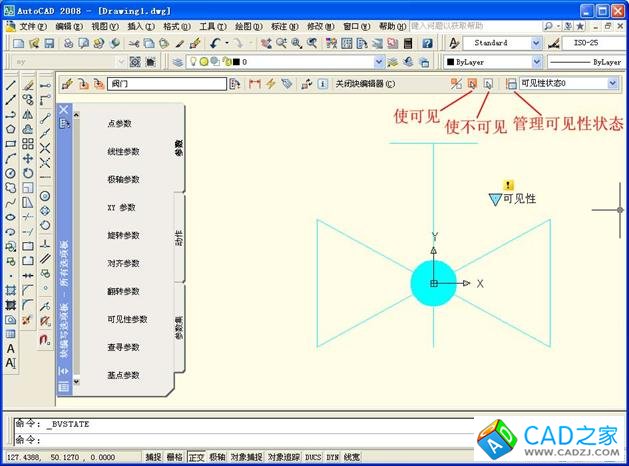

    在“塊編寫選項板”的“參數”選項卡里點擊“可見性參數”，AutoCAD底部的命令窗口提示“指定參數位置或 [名稱(N)/標簽(L)/說明(D)/選項板(P)]”，用鼠標在圖形空白處點擊一下，一個“可見性參數”便加入“塊”圖形，同時“塊編輯器”右上角的可見性編輯工具顯亮。

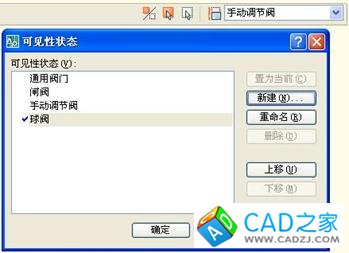

    四、點擊“管理可見性狀態”工具按鈕，彈出“可見性狀態”窗口，將已經在列表里的“可見性狀態0”重命名成“通用閥門”，再新建3個狀態條目，分別命名成“閘閥”、“手動調節閥”、“球閥”，點擊“確定”關閉窗口。

    五、在可見性編輯工具下拉列表里選“通用閥門”，選擇圓及充填、中間的一長一短兩條豎線、中間偏上的短橫線以后點擊“使不可見”按鈕；如此這般，依次在可見性編輯工具下拉列表里選“閘閥”、“手動調節閥”、“球閥”，分別使不需要的線條不可見。
    點擊“關閉塊編輯器”，在彈出的對話框里點擊“是”，退出“塊編輯器”。
    至此動態塊創建完成，下面的步驟是將創建好的動態“塊”放置到AutoCAD的工具選項板里。

    六、將文件保存成“我的動態塊”。

    七、按Ctrl+3鍵，打開“工具選項板”，在工具選項板的狀態欄上右擊鼠標，在快捷菜單里點擊“新建選項板”，并將新建的選項板命名成“我的工具”。用鼠標將這個創建好的動態“塊”圖形拖到選項板里。

    新建一個圖紙文件，點擊工具選項板里的這個“閥門”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方點擊一下，該閥門就插入到圖紙上了。
    點擊這個閥門，會出現一個帶有橫杠的向下的三角形，點擊這個三角形試試，其效果就一目了然了。
