*小方塊
      0, 0, 0, 0, 5, 5, -5
      90, 0, 0, 0, 5, 5, -5

   下面這個圖案由于間隔與邊長不相等就要復雜一些，圖案里正方形的上邊和下邊不能合用一條線定義，同樣左邊和右邊也不能合用一條線定義。

    該圖案的定義是這樣的：

      *間距不等的小方塊
      0,0,0,0,13,5,-3   ;下邊
      0,0,5,0,13,5,-3   ;上邊
      90,0,0,0,8,5,-8   ;左邊
      90,5,0,0,8,5,-8   ;右邊

    圖案里如果有曲線，也都是由直線段擬合而成，因此定義將非常復雜，例如下面的木紋斷面圖案。

    創建的圖案文件里的每一行都要以回車結尾，往往最后一行容易忽略這一點，千萬注意，否則使用的時候會提示出錯。

    一個圖案文件里可以只定義一個圖案，也可以定義多個圖案。可以打開C:Documents and Settings你的用戶名Application DataAutodeskAutoCAD 版本號R17.1chsSupport路徑里（如果是Windows 7，路徑是C:用戶你的用戶名AppDataRoamingAutodeskAutoCAD 版本號R17.1chsSupport）里的自帶的預定義填充圖案acadiso.pat文件看看，里面就定義了許多個填充圖案。

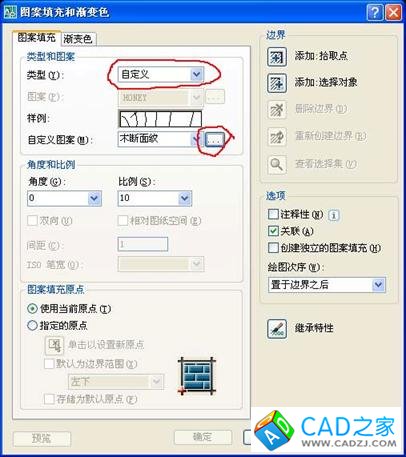

    要使用自己創建的填充圖案很簡單，在AutoCAD里運行“bhatch”命令后在對話框窗口里的“類型”下拉列表里選“自定義”，再點擊“自定義圖案”右側帶三個點的按鈕，就可以找到你創建的填充圖案文件了。

    另外說一下，網上可以找到一款名叫Yqmkpat的免費軟件，能夠?qū)嫵傻膱D形自動轉換生成填充圖案文件，十分好用。

作者：朱錚南
