一、現象： 在AutoCAD應用軟件下打印設計圖形時，由于AutoCAD文件中不同性質的線條用不同的色彩表示，在黑白顏色打印輸出時，不同顏色的線條就被打印出不同深淺的黑色（即不同的灰度級）。有些顏色不能用純黑色輸出。 二、原因分析： 在AutoCAD軟件中，圖形文件中的彩色線條，它的色彩屬性有兩種：
一種是設計的色彩，即色彩可能代表不同的寬度等屬性；
一種是通過繪圖儀進行打印輸出時，用繪圖儀不同顏色的筆來打印某種顏色的線條。例如：在AutoCAD圖形中，紅色的線條設定為用繪圖儀的藍色筆進行打印輸出。 這樣，圖形中的所有紅色線條便被繪圖儀用藍色筆進行打印輸出。
對于用打印機輸出時，其打印出的顏色，其原理與繪圖儀輸出是一樣的，即：圖形中的所有紅色線條被打印機打印成藍色線條。 所以利用這個AutoCAD軟件的特點，我們把所有的色彩設置成用黑色(在AutoCAD中，實際上是白色筆號)輸出。 三、解決方法：通過AutoCAD實現純黑色的打印輸出 １、AutoCAD R14中操作： 　１.１、打開AutoCAD R14，點擊“文件（File）”菜單中的“打?。≒rint）”菜單，如圖下所示。

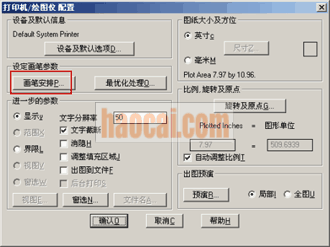

　１.２、選擇“畫筆安排（Pen Assignments）”按鈕，如下圖所示。

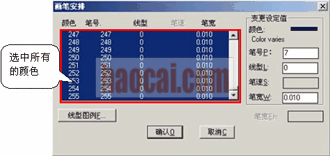

　１.３、選中“筆號（Pen No）” 框中的所有的顏色，然后在“變更設定值（Modify Values）”將“筆號（Pen）”全部改為“7”，然后點擊“確定（OK）”。如下圖所示。

提示：當更改“筆號（PEN No.）”的時候，可以統一把全部的“筆號（Pen No.）”都改成“7”，即都使用黑色筆號輸出，但是要重新恢復成原來的值，只能逐一去更改，所以修改之前最好備份記錄原來的筆號。
　１.４、現在，我們就可以把AutoCAD 的圖紙用純黑色來打印輸出了。
２、在AutoCAD 2000、2002、2004操作： ?。?１、運行AutoCAD，打開要打印的文件。

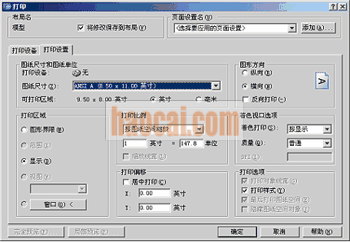

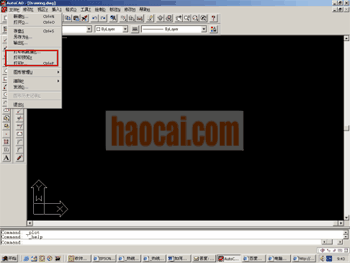

?。?２、點擊“文件（File）”菜單中的“打印（Print）”菜單，會出現如下圖所示的界面。

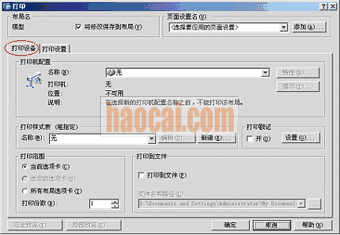

　２.３選擇“打印設備（Print Device）”，出現如下圖所示的界面。

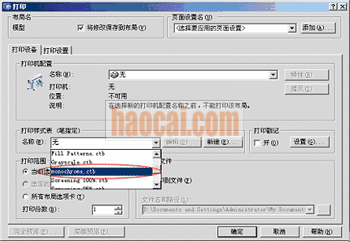

?。?４、選擇“打印樣式表（Device List）”中的 “monochrome.ctb(單色樣式表)”，如下圖所示。

提示： “打印樣式表”中的“Grayscale.ctb(灰度筆指定)”是以灰度的方式進行輸出的，而不是以純黑色的輸出。

?。?５、選擇“monochrome.ctb”后，點擊“確定（OK）”，會出現如下圖所示的界面。點擊“是（Yes）”，然后選擇“打?。≒rint）”－“打印機配置（Printer Configuration）”，選擇您要使用的打印機型號，就可以進行純黑色打印了。
３、在AutoCAD 2005操作： 說明：AutoCAD2005的打印界面與Autocad2000、2002、2004版本不同，如果要輸出純黑色的圖紙，無法在打印界面中選擇“打印樣式表”,而是將“打印樣式表”的新建和加載分別放在了“文件”菜單下的“打印樣式管理器”和“頁面設置管理器”中，下面重點介紹加載打印樣式表 ?。?１、運行AutoCAD，打開要打印的文件。

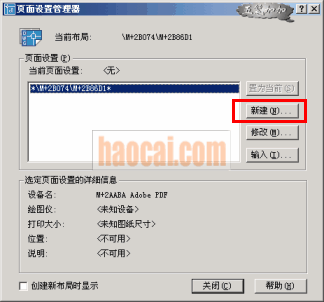

?。?２、點擊“文件”－“頁面設置管理器”，出現如下界面，選擇“新建”按鈕，創建一個新頁面設置：

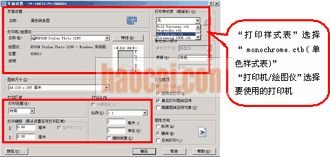

?。?３、為新的頁面設置取名，本文以“黑色線條圖”為例，出現如下界面，在右上角“打印樣式表”下拉列表框中選擇“monochrome.ctb(單色樣式表)”，在“打印機/繪圖儀”下拉列表框中選擇要使用的打印機名稱，點擊“確定”后退出。（說明：如果圖紙輸出有缺失，也可以在窗口下部的“打印范圍”部分進行調整。）

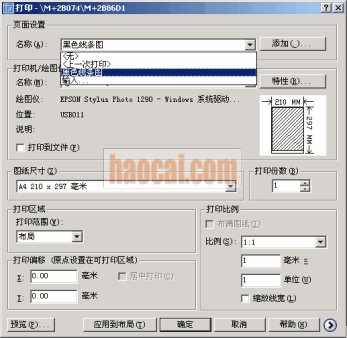

　３.４、選擇“文件”菜單下的“打印”子菜單，出現如下界面，在窗口上部的“頁面設置”下拉列表框中選擇剛才生成的“黑色線條圖”，選擇“確定”后，即開始打印。

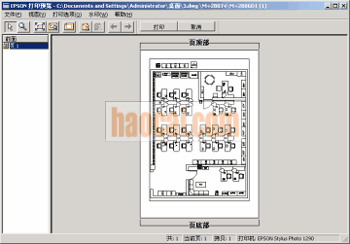

?。?５、下圖是通過打印機驅動程序的“預覽”功能看到的效果，線條已經是黑色的了。
?。?６、綜上所述，AutoCAD2005的打印樣式表是需要在“文件”菜單下的“頁面設置管理器”中預設定的，打印時只需選定相應的名稱，即可按照預先的設定進行打印。
