圓弧連接的畫法

一、繪制與兩個圖形對象相切的圓弧

下圖所示為與兩個圖形對象相切的過渡圓弧，這兩個圖形對象可能是圓或直線。對于此類圓弧，可先用CIRCLE命令的“相切、相切、半徑（T）”選項畫一個與已知對象相切的圓，然后用TRIM命令修剪掉多余的圓弧，就形成了過渡圓弧。

用CIRCLE和TRIM命令將下圖中的左圖改為右圖。

• 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
• 指定對象與圓的第一個切點:     //在A點處拾取線段
•  指定對象與圓的第二個切點:     //在B點處拾取線段
• 指定圓的半徑 <31.6091>: 25     //輸入圓半徑
• 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
• 指定對象與圓的第一個切點:     //在C點處拾取線段
• 指定對象與圓的第二個切點:     //在D點處拾取圓
• 指定圓的半徑 <25.0000>:25     //輸入圓半徑

•  命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
•  指定對象與圓的第一個切點:     //在E點處拾取圓
• 指定對象與圓的第二個切點:     //在F點處拾取圓
• 指定圓的半徑 <25.0000>:30     //輸入圓半徑
• 再用TRIM命令修剪多余的圓弧，就獲得了圖3-1中的右圖。

        提示：當繪制與兩個圓相切的圓時，選擇不同位置的切點，就將產生內切或外切的關系，如圖5-2所示。當拾取中心線以內的兩個點的時候畫出的是與兩個圓相外切的圓，當拾取中心線以外的兩個點的時候畫出的是與兩個圓相內切的圓。

二、繪制與3個圖形對象相切的圓弧

下圖所示為與3個圖形對象相切的過渡圓弧。可先用CIRCLE命令的“相切、相切、相切”選項畫一個與3個對象相切的圓，然后用TRIM命令修剪掉多余的圓弧，就形成了過渡圓弧。

    下面用CIRCLE和TRIM命令將下圖中的左圖改為右圖。

•       命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: _3p
•       指定圓上的第一個點: _tan 到    //在A點處拾取線段
•       指定圓上的第二個點: _tan 到    //在B點處拾取線段
•       指定圓上的第三個點: _tan 到    //在C點處拾取線段
•       命令:                         //重復命令
•       命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: _3p
•       指定圓上的第一個點: _tan 到    //在D點處拾取圓弧
•       指定圓上的第二個點: _tan 到    //在E點處拾取線段
•       指定圓上的第三個點: _tan 到    //在F點處拾取圓弧
•       再用TRIM命令修剪多余的圓弧，就獲得了圖中的右圖。

三、過圓弧外一點作圓弧的切線

          過圓弧外一點作圓弧的切線，用LINE命令結合切點捕捉（TAN）來繪制圖中的切線。具體作圖過程如下。

•       命令: _line 指定第一點: _tan 到        //在A點處拾取圓弧
•       指定下一點或 [放棄(U)]: _tan 到      //在B點處拾取圓弧，畫出了兩圓的公切線
•       指定下一點或 [放棄(U)]:
•       命令: _line 指定第一點:
•       指定下一點或 [放棄(U)]:                  //在屏幕上拾取C點
•      指定下一點或 [放棄(U)]: _tan到           //在D點處拾取圓弧

     結果如下圖所示:



四、沿指定方向作圓弧的切線

沿指定方向作圓弧的切線，如果用LINE命令結合切點捕捉（TAN）來繪圖是無法畫出這條切線的。我們用LINE命令結合ROTATE命令和OFFSET命令來畫出指定方向的切線，具體作圖過程如下。

•       命令: _line 指定第一點:        //捕捉到圓心O
•       指定下一點或 [放棄(U)]:      //向右畫一任意長度的水平線
•       指定下一點或 [放棄(U)]:      //按回車鍵結束
•       命令: _rotate
•       UCS 當前的正角方向:  ANGDIR=逆時針  ANGBASE=0
•       選擇對象: 找到 1 個         //選取剛剛繪制的圓弧
•       選擇對象:
•       指定基點:                   //選取圓心O
•       指定旋轉角度或 [參照(R)]: 45
•
•       命令: _offset                     //畫平行線
•       指定偏移距離或 [通過(T)] <通過>: 30
•       選擇要偏移的對象或 <退出>:  //選取旋轉后的直線
•       指定點以確定偏移所在一側:   //在直線的右下方單擊一點
•       選擇要偏移的對象或 <退出>  //按回車鍵結束
•       命令:

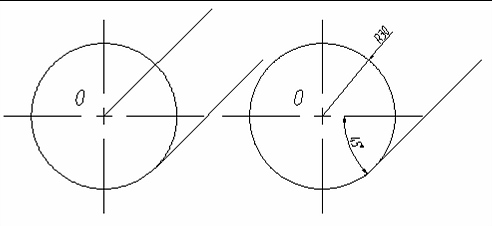

      結果如下圖左圖所示。再刪除多余的線段結果如下圖右圖所示。
