AutoCAD堆疊(垂直、對角、公差堆疊、上下標)

斜杠 (/) :垂直地堆疊文字，由水平線分隔。

磅符號 (#) :對角地堆疊文字，即由對角線分隔開。

插入符 (^) :創建公差堆疊，不用直線分隔。

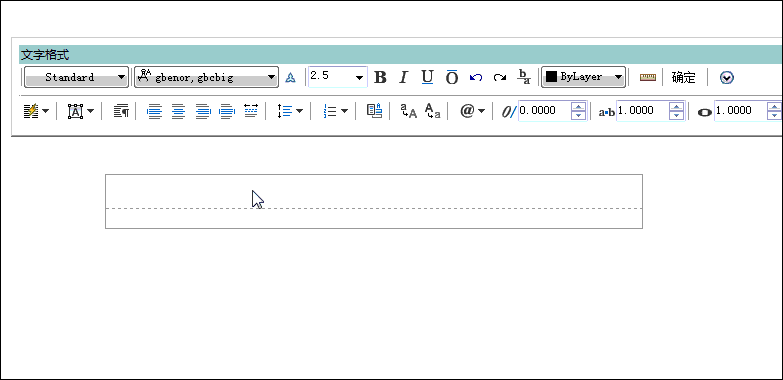

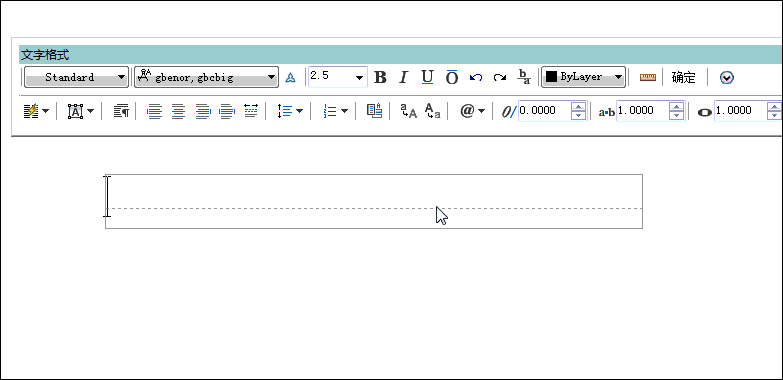

斜杠(/)：單擊AutoCAD的多行文字命令圖標，在繪圖區內指定文字區域，在彈出的文字格式工具欄內設置文字大小。并在文本框內輸入Φ16H7/P6,然后選中配合代號部分，即H7/P6，單擊文字格式工具欄內的堆疊圖標，單擊確定可完成配合代號注釋。


插入符(^) ：繼續執行autocad的多行文字命令，在文本框內輸入以下多行文字：Φ25+0.029^-0.023，然后選中極限偏差部分的數據，即+0.029^-0.023，在文字格式工具欄內單擊堆疊圖標，調整文本框長度，單擊確定可完成機械偏差文字注釋。


或者用來設置文本上下標：

磅符號 (#)：類似，以Φ25+0.029#-0.023為例
