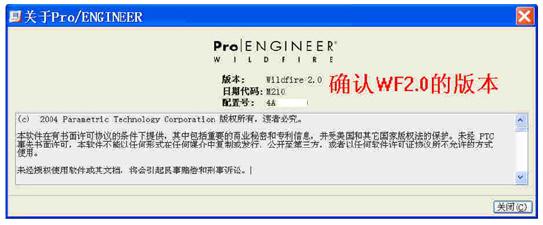

1.確認WF2版本（建議M210之后的版本），如圖1。

圖1

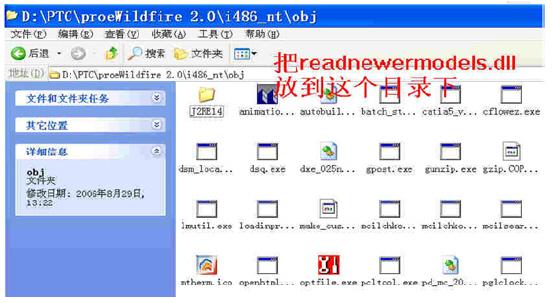

    2.把readnewermodels.dll文件復制到WF2安裝目錄的i486_ntobj目錄下，如圖2所示。

圖2

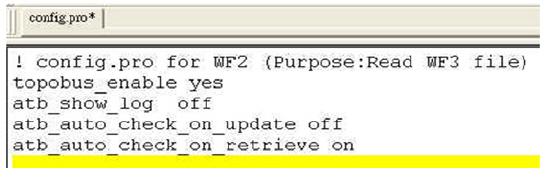

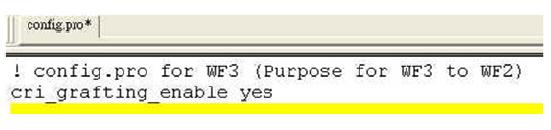

    3.分別在WF2與WF3的config.pro中加入相關變量，如圖3（WF2的設定，共4個變量）、圖4（WF3的設定，共1個變量）所示。

圖3

    4.至此，WF2.0已經可以直接開啟WF3.0的零件圖檔了。在WF2.0中可以打開任意一個WF3.0生成的零件文件，可以看到Model Tree的全部特征，但是無法編輯與修改（Read Only）原有文件，僅能在WF2.0中加入新的特征。

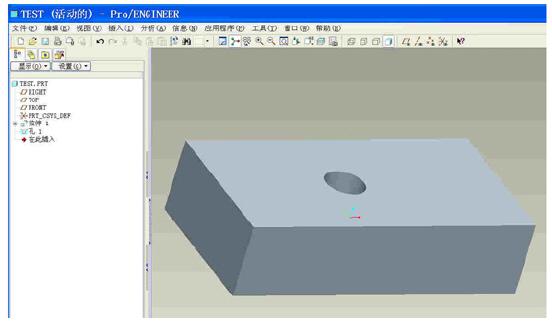

    （1）我們?cè)赪F3.0中隨意拉伸出一個長方體，然后打一個孔，保存成文件test.prt.1，如圖5所示。

圖5

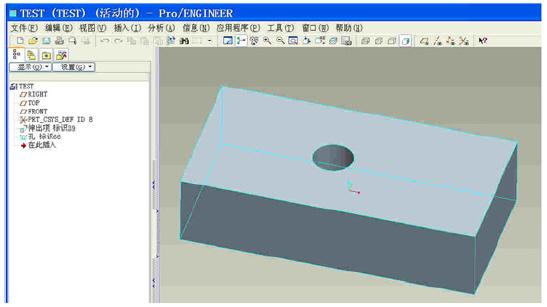

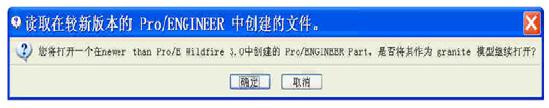

    （2）用WF2.0打開test.prt.1，出現如圖6所示的提示，點擊“確定”打開該文件，如圖7所示。

圖6
圖7

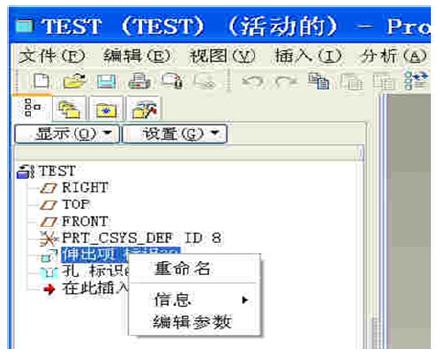

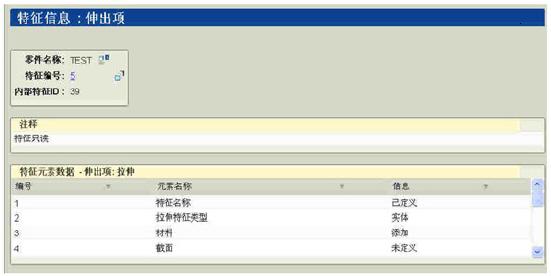

    （3）該文件中的特征均為只讀，不能編輯。其拉伸特征的特征信息如圖8所示，右鍵菜單如圖9所示。

圖8

圖9

    （4）插入抽殼特征，表明可以在WF2.0中增加新的特征，如圖10所示。保存文件test.prt.2，并退出WF2.0。

圖10

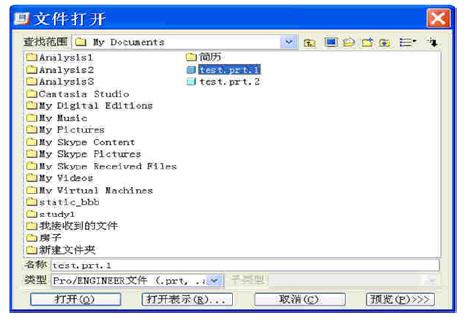

    5.如果用戶需要在WF3.0中打開經過WF2.0編輯的零件，必須先打開轉入W F 2 . 0之前的版本（如本例中的t e s t .prt.1），如圖11所示。

圖11

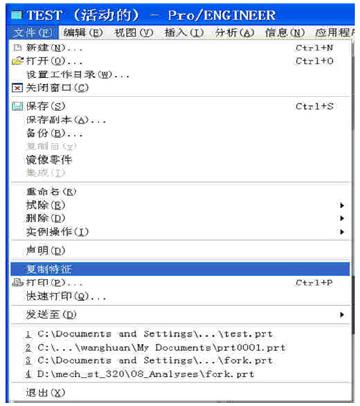

    6.執行“文件＞復制特征”命令，開啟經WF2.0增加過特征的版本（如本例的test.prt.2），如圖12所示，就可以編輯所有特征了。如果用戶在WF3.0中直接打開增加了特征的零件，新建立的特征將無法編輯定義。

圖12
