蘇州三光的DK7725e線切割機床的操作系統是基于DOS平臺上的，而CAXA-V2線切割軟件是在Windows 98平臺上開發的應用軟件。顯然，我們無法直接將CAXA-V2線切割軟件安裝到DK7725e線切割機床的操作系統中。解決這一問題的關鍵是尋找二者的共同之處，那就是機床的后置處理和傳輸功能單元，即G代碼程序。

一、CAXA-V2線切割軟件方面的操作

1.進入繪圖界面
在裝有CAXA-V2線切割軟件的計算機桌面上點擊圖標，進入該軟件的繪圖界面。

2.繪制零件圖

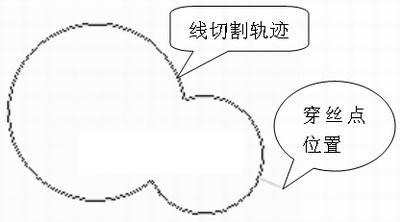

在軟件的繪圖區域中繪制線切割加工零件圖，如圖1所示。

圖1 線切割加工零件

3.生成加工軌跡
利用“軌跡生成”指令，生成線切割加工零件的加工軌跡，同時確定穿絲點位置和補償量。

4.添加后置處理
由于CAXA-V2線切割軟件并未提供DK7725e線切割機床的“后置處理和傳輸”，需要手工添加，具體操作過程如下：
(1)點擊CAXA-V2線切割軟件的“后置處理和傳輸”圖標，繪圖區會彈出一個對話框。

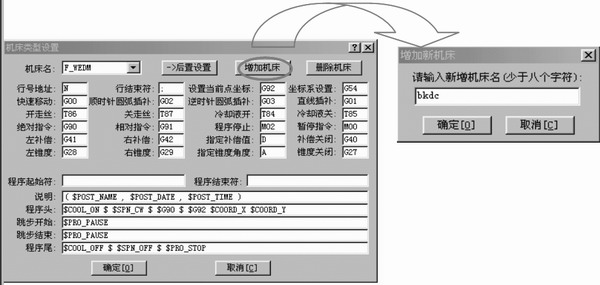

(2)選中“增加機床”圖標，在彈出的對話框中用鍵盤輸入“BKDC”后，按確定鍵返回，如圖2所示。

圖2

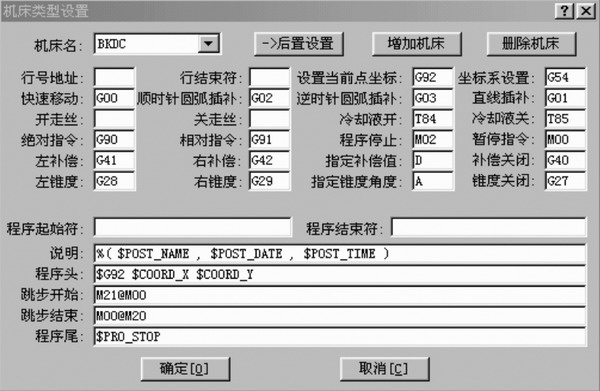

(3)在“后置處理和傳輸”的對話框中，按蘇州三光的DK7725e線切割機床的“后置處理和傳輸”參數，手工輸入相應的參數和指令，如圖3所示。

圖3 機床類型設置

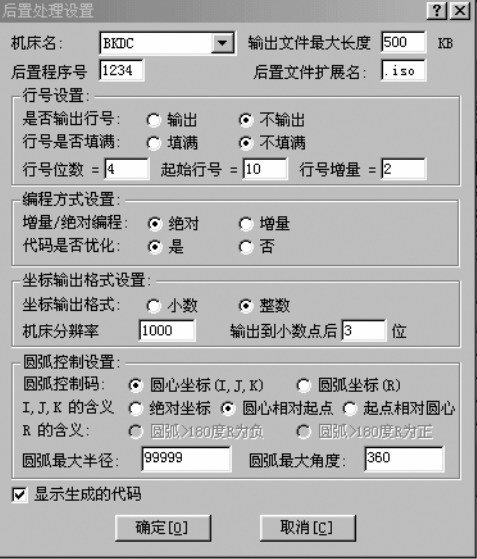

(4)在“后置處理和傳輸”的對話框中點擊“后置處理設置”后，相應地也會彈出一個對話框。該對話框中的參數要求也按蘇州三光的DK7725e線切割機床的“后置處理設置”參數來設置，如圖4所示

圖4 后置處理設置

5.生成G代碼

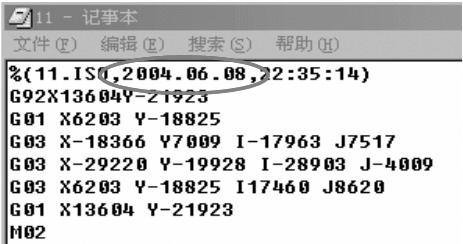

    完成上述設置后，點擊“代碼生成”指令，選擇“G代碼生成”后，再選中線切割加工零件的加工軌跡，該軌跡圖線將由綠色變?yōu)榧t色，最后點擊鼠標右鍵，彈出記事本對話框顯示相應的G代碼加工程序，如圖5所示。

圖5 CAXA-V2生成的G代碼程

6.修改G代碼

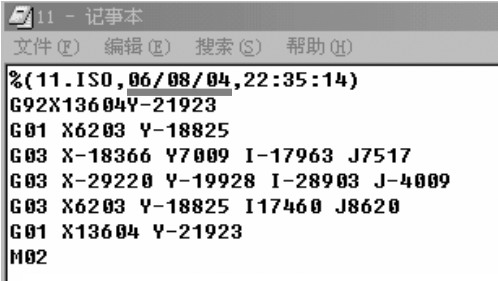

    記事本對話框顯示相應的G代碼加工程序仍無法使用，需要修改其時間表示，如圖6所示。

圖6 根據機床要求改寫的G代碼程

二、DK7725e線切割機床方面的操作

(1)打開DK7725e線切割機床的總電源開關，按下白色按鈕啟動計算機，進入線切割機床的歡迎畫面，按空格鍵進入菜單畫面。
(2)將3英寸軟盤插入軟驅內，選擇主菜單中的“文件”，隨后在次菜單中選擇“裝入”，此時屏幕上顯示A盤中的文件名，選擇需要裝入的文件后，按回車鍵。
(3)在次菜單中，按下“退出”，返回主菜單。再次選擇菜單上的“編輯”，進入編輯的次菜單，選擇菜單中的“校驗”，即可校驗裝入的文件是否符合機床所要求的格式。
(4)根據以上在CAXA-V2線切割軟件中的設置，機床校驗一定沒有問題！
(5)在主菜單中選擇進入“運行”菜單后，可先選擇“畫圖”菜單，將線切割圖形顯示在屏幕上，用于切割路線的計算機仿真或是通過“形參數”調整切割路線。隨后將進行線切割加工，完成整個的加工過程。

三、結束語

    通過上述操作，完整地實現了CAXA-V2線切割軟件在DK7725e線切割機床上的運用。這不僅使得CAXA電子圖板強大的繪圖功能得以充分利用，而且大大提高了CAXA-V2線切割軟件的適應性。
