數控銑床配置的數控系統不同，其操作面板的形式也不相同，但其各種開關、按鍵的功能及操作方法大同小異。下圖為FANUC 0-MD、華中數控HNC-21M、GSK980M型數控系統控制面板。

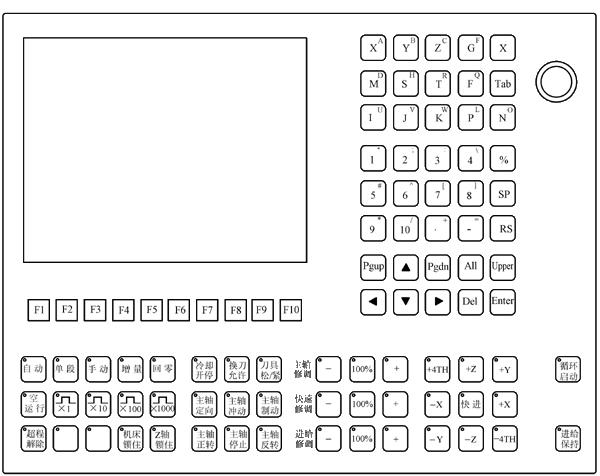

圖1 FANUC-0M系統操作面板
圖2 華中世紀星系統操作面板

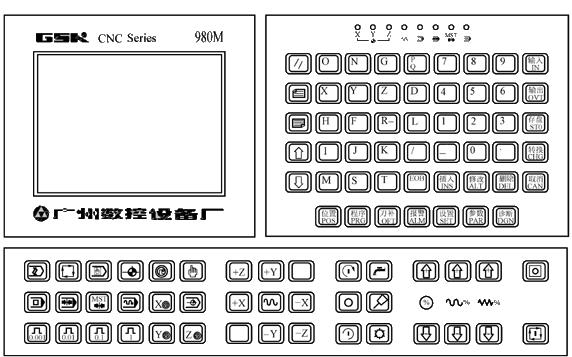

圖3 GSK980M系統操作面板
控制面板各功能鍵
名 稱
按 鍵
功能說明
FANUC
華中世紀星
GSK980M
復位鍵
RESET
-
//
復位數控系統
光標移動鍵
CURSOR
▲、▼
#p#分頁標題#e#
圖1 FANUC-0M系統操作面板
圖2 華中世紀星系統操作面板
圖3 GSK980M系統操作面板
控制面板各功能鍵
一步步移動光標
↑：向前移動光標
↓：向后移動光標
頁面變換鍵
PAGE
Pgup，Pgdn
用于屏幕選擇不同頁面
↑：向前變換頁面
↓：向后變換頁面
替換鍵
ALTER
編程時用于替換輸入的字（地址、數字）
插入鍵
INSERT
編程時用于替換輸入的字（地址、數字）
刪除鍵
DELET
Del
編程時用于刪除已輸入的字或刪除程序
取消鍵
CAN
取消上一個輸入的字符
位置顯示鍵
POS
在屏幕上顯示機床現在的位置
程序鍵
PRGRM
在編輯方式，編輯和顯示在內存中的程序，在MDI方式，輸入和顯示MDI數據
自診斷參數鍵
DGNOS
PRARM
設定和顯示參數表及自診斷表的內容
報警號顯示鍵
OPR
ALARM
按此鍵顯示報警號
輸入鍵
INPUT
除程序編輯方式外，當在面板上按一個字母或數字鍵后，必須按此鍵才能輸入到CNC內
輸出啟動鍵
OUTPUT
START
按下此鍵，CNC開始輸出內存中的參數或程序到外部設備
