1. 機械夾固式車刀片毛坯
2. 機械夾固式銑刀片毛坯
3. 機械夾固式研磨車刀片
4. 機械夾固式研磨銑刀片

二 產品代號表示規則

1. 車刀片毛坯、銑刀片毛坯和研磨車刀片的表示方法
   機械夾固式刀片毛坯(車刀片和銑刀片)的型號由型式代號、內切圓直徑數字代號和刀尖圓弧半徑及刀片斷屑槽形代號(或銑刀片毛坯后角代號)所級組成。

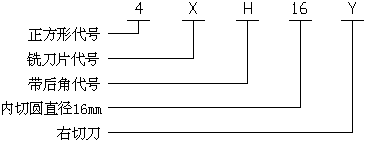

2. 研磨銑刀片的表示方法
   研磨銑刀片型號由型式代號、銑刀片代號(包括切削刃后角代號)和內切圓直徑數字代號組成，必要時再綴以左切刀(Z)或右切刀(Y)代號。

三 技術要求

1. 各類產品尺寸精度應符合相應品種系列表中的規定。
2. 產品表面質量
   1. 毛坯表面掉角(長×寬)規定: 工作刃(面)≤0.2×0.2mm；非工作刃(面)≤0.5×0.5mm。
   2. 毛坯底面允許向內凹0.1mm。
   3. 精磨刀片表面不得有影響使用的掉邊掉角和燒傷現象。
   4. 精磨刀片表面精度不低于1.25μm。

部分研磨銑刀片

1. 3XH系列(雙向切削，有11°后角) 刀片簡圖刀片內切圓直徑刀片編號  6.03XH068.03XH08103XH10133XH13163XH16
2. 3XH系列(有11°后角) 刀片簡圖刀片內切圓直徑刀片編號右切刀片左切刀片  6.03XH06Y3XH06Z8.03XH08Y3XH08Z103XH10Y3XH10Z133XH13Y3XH13Z163XH16Y3XH16Z
3. 4X系列(雙向切削，無后角) 刀片簡圖刀片內切圓直徑刀片編號  134X13164X16194X19254X25 #p#分頁標題#e#
4. 4XH系列(有11°后角) 刀片簡圖刀片內切圓直徑刀片編號右切刀片左切刀片  134XH13Y4XH13Z164XH16Y4XH16Z194XH19Y4XH19Z254XH25Y4XH25Z
