　　復合螺紋切削循環指令可以完成一個螺紋段的全部加工任務。它的進刀方法有利于改善刀具的切削條件，在編程中應優先考慮應用該指令，如圖3.47所示。

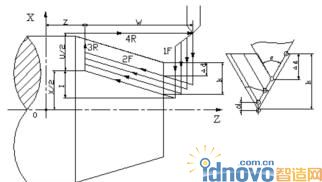

圖3.47 復合螺紋切削循環與進刀法

　　編程格式 G76 P (m) (r) (α) Q(△dmin) R(d)

　　G76 X(U) Z(W) R(I) F(f) P(k) Q(△d)

　　式中： m - 精加工重復次數;

　　r - 倒角量;

　　α - 刀尖角;

　　△ dmin--最小切入量;

　　d-精加工余量;

　　X(U) Z(W) - 終點坐標;

　　I - 螺紋部分半徑之差，即螺紋切削起始點與切削終點的半徑差。加工圓柱螺紋時，i=0。加工圓錐螺紋時，當X向切削起始點坐標小于切削終點坐標時，I為負，反之為正。

　　k - 螺牙的高度 (X軸方向的半徑值);

　　△ d - 第一次切入量(X軸方向的半徑值);

　　f - 螺紋導程。

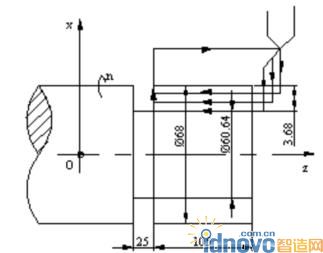

圖3.48 復合螺紋切削循環應用

　　例：試編寫圖3.48所示圓柱螺紋的加工程序,螺距為6mm。

　　G76 P 02 12 60 Q0.1 R0.1

　　G76 X60.64 Z23 R0 F6 P3.68 Q1.8
