CimatronE的Die Design Solution為五金模具，尤其是級進模具提供了完整的設計解決方案，包括工位設計、料帶排樣設計，模具結構設計，模具零部件設計(簡單沖頭，成型沖頭)等，本篇重點介紹針對復雜鈑金展開策略，即輔助面展開(Blank on Binder)，適用于零件結構復雜，通用的展開、折彎功能很難實現的零件展開工作。下面介紹如圖零件的三個折彎區域的展開。

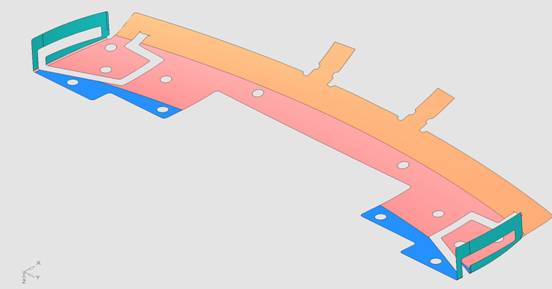

　　圖1

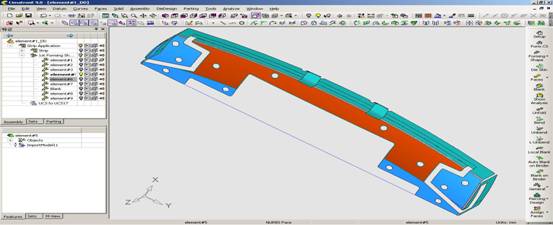

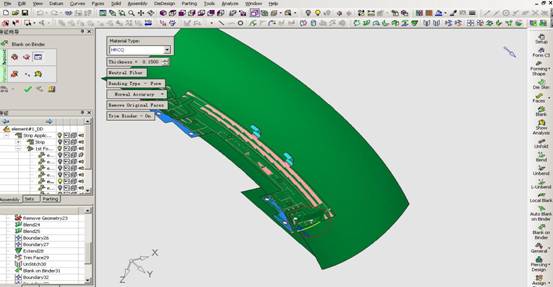

　　該零件的三側面折彎都很難通過一次常規的展開即可完成。必須通過輔助面展開，思路是通過借助相鄰曲面，建立輔助面，將折彎面展開到輔助面上完成。首先，通過對底面曲面(紅色面)進行延伸得到輔助展開面，所使用的功能是 CimatronE提供的通用的CAD曲面造型功能。如下圖2，圖3。

　　圖2

　　圖3

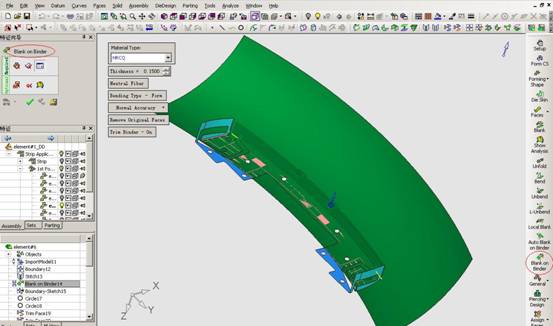

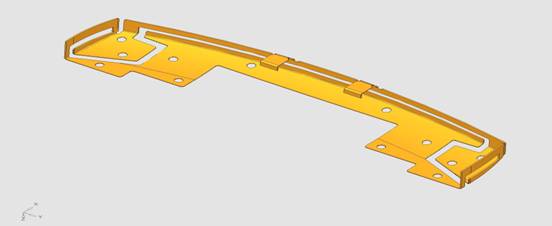

　　通過專用的鈑金展開功能—輔助面展開(Blank on Binder)，一次性得到展開結果，如下圖4，圖5。

　　圖4

　　圖5

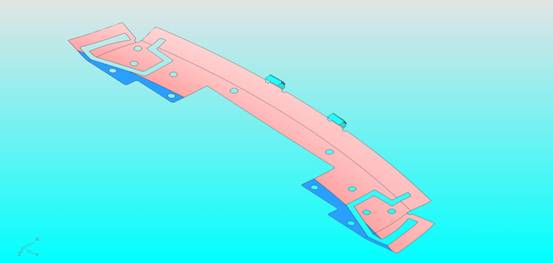

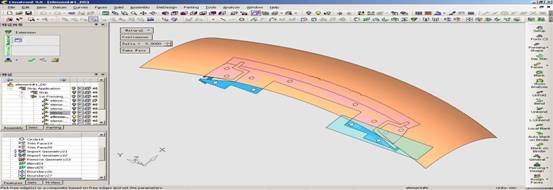

　　同樣的方法快速展開兩側的折彎區域，如下圖6，圖7，圖8紅色標記處。

　　圖6

　　圖7

　　圖8

　　本零件展開的難點就在于上面三處折彎區域，但通過CimatronE的專有工具，變得非常簡單，不僅使得展看變成可能，而且展開效率也大大提高。后面通過進一步的細節處理，得到如圖9的成形工位，即可用來料帶的排樣設計。

　　圖9

　　綜上，對于復雜鈑金展開，CimatronE提供了獨到的解決辦法，而且效率非常高。
