Inventor提供了強大的鈑金功能，有些時候，我們需要在工程圖上注釋鈑金零件的展開長度、寬度、面積參數。如果手動計算并插入就太不智能了。Inventor提供了3個參數可以自動提取這些內容。

操作步驟如下：

1、創建鈑金零件。
2、創建展開。
3、在iProperties中添加3個自定義屬性，分別如下：
•  名稱          類型   值
•  展開寬度  文本   =<Sheet Metal Width>
•  展開長度  文本   =<Sheet Metal length>
•  展開面積  文本   =<Sheet Metal Area>

4、應用后關閉iProperties對話窗口。
5、管理選項卡—全部重建。

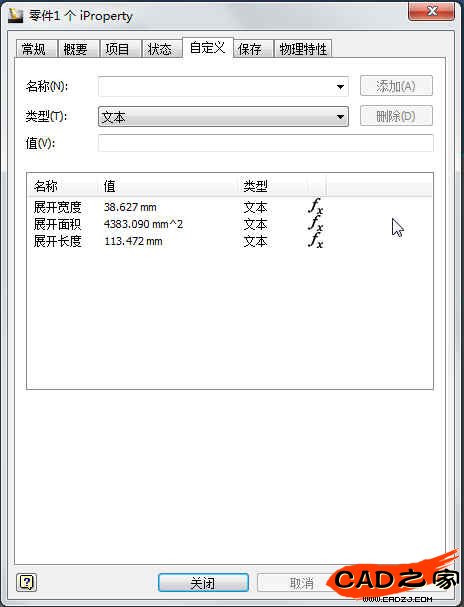

這個時候再檢查iProperties中的自定義屬性。鈑金的三個參數就應該在里面了。

下面，我們就可以在工程圖中，引用這些自定義參數，例如，我們可以將這些參數放在明細表中，標題欄中，或者是直接在圖紙中的注釋中引用。

當然，如果所有的鈑金零件都需要這些參數，還可以修改模板文件夾中的Sheet Metal.ipt，這樣以后所創建的鈑金零件都會有這幾個參數了。

Inventor2010 的用戶，請首先安裝下面這個補丁哦!
