1 基于UG的工程圖尺寸標識工具簡介
UG(Unigraphics)軟件起源于美國麥道(MD)公司，六十年代起成為商業軟件。1991年并入EDS 公司，成為世界一流的集成化機械CAD/CAE/CAM 軟件，通用汽車公司是UGⅡ的最大用戶(擁有2400 套UGⅡ系統)。UG 于1990 年初進入中國市場，廣泛用于國內的航空航天、汽車、通用機械及模具等各個領域。
UG 是一個功能強大的CAD/CAM 軟件，針對于整個產品開發的全過程，從產品的概念設計直到產品建模、分析和制造過程。作為一個業界最完整的一流產品，Unigraphics 提供了全系列的工具，包括針對計算機輔助工業設計(CAID)藝術級工具，并與功能強大的CAD/CAM/CAE 解決方案緊密集成。UG 具有獨特的知識驅動自動化(KDA)的功能，使產品和過程的知識能夠集成在一個系統里，Unigraphics 大大提高了許多世界知名公司的生產力。
基于UG的工程圖尺寸標識工具是在UG強大的工程圖模塊和完善的二次開發模塊基礎上結合VC 6.0為編程工具開發出來尺寸標識工具集，是UG相關功能的一種整合和顯化，主要應用于工程圖中重要尺寸、參考尺寸和基本尺寸的標識和標識去除，從而使尺寸的標識更快速方便。
2 尺寸標識工具的設計與實現
2.1 開發與運行環境選型和設置
本文選擇了UG NX5.0為CAD軟件平臺和Visual C 6.0 為系統開發的編程工具，UG系統提供了具有開方式架構體系的二次開發環境UG/Open，支持對UG 資源的調用，包括UG/Open MenuScript(用戶菜單)、UG/Open UIStyler(用戶對話框)、UG/Open API(與UG 系統資源的直接交互接口)，結合UG二次開發環境UG/Open的結構框架進行如下設置：
2.1.1 工程目錄結構設置
建立D: Ug_stdsDIM_ID工程文件夾，在其下建立以下四個文件夾目錄(圖1)：
1)、startup 目錄存放UG啟動時需要加載的動態連接庫文件(*.dll)、菜單腳本文件(*.men)和工具欄腳本文件(*.tbr);
2)、application 目錄存放尺寸標識工具的功能擴展程序文件，如UIStyler對話框文件(*.dlg)，工具圖標文件(*.bmp);
3)、code 目錄存放尺寸標識工具的程序源代碼(該目錄在新建工程時創建);
4)、doc 目錄存放尺寸標識工具的使用說明。
2.1.2 設置系統環境變量
在控制面板中點擊系統→高級→環境變量，增加環境變量UGII_USER_DIR,使其指向
D: Ug_stdsDIM_ID。本文首先闡述了工程圖樣尺寸標識的分類，進而為達到快速而方便的進行尺寸標識，結合UGNX5.0強大的工程圖模塊和完善的二次開發模塊，同時運用VC 6.0為編程工具，開發出與UG軟件完全融為一體的尺寸標識工具。
2.2 編寫尺寸標識工具的菜單
應用UG/OPEN MenuScript所提供了一套用于定義Unigraphics菜單的腳本語言，運用記事本工具按照MenuScript腳本語言語法可定義DIM.men文件，將該文件保存在D: Ug_stdsDIM_IDstartup文件夾中，DIM.men具體內容如下：
VERSION 120
EDIT UG_GATEWAY_MAIN_MENUBAR
BEFORE UG_HELP
CASCADE_BUTTON DIM_ID
LABEL 尺寸標識
END_OF_BEFORE
MENU DIM_ID
BUTTON IMP_DIM
LABEL 重要尺寸
ACTIONS IMP_DIM
END_OF_MENU
MENU DIM_ID
BUTTON REF_DIM
LABEL 參考尺寸
ACTIONS REF_DIM
END_OF_MENU
MENU DIM_ID
BUTTON BASIC_DIM
LABEL 基本尺寸
ACTIONS BASIC_DIM
END_OF_MENU

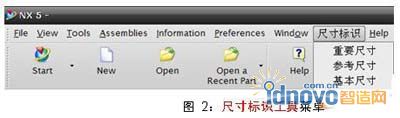

運行UG NX后在主界面上生成的尺寸標識工具菜單如圖2所示：
2.3 建立尺寸標識工具的工具條
編寫工具條(Toolbar)為方便快速的使用尺寸標識工具，實現方法是制作或編寫工具圖標文件(BMP文件)與工具條文件，工具條是以.tbr為擴展名的文本文件。
首先在application文件夾中創建工具圖標文件，分別命名為basic_dim.bmp 、imp_dim.bmp和ref_dim.bmp，每個圖標的標準大小為24X24(像素X像素)，然后在startup文件夾中創建工具條腳本文件DIM.tbr，并輸入如下代碼：
TITLE 尺寸標識
VERSION 170
DOCK TOP
BUTTON IMP_DIM
LABEL 重要尺寸
BITMAP imp_dim.bmp
BUTTON REF_DIM
LABEL 參考尺寸
BITMAP ref_dim.bmp
BUTTON BASIC_DIM
LABEL 基本尺寸
BITMAP basic_dim.bmp

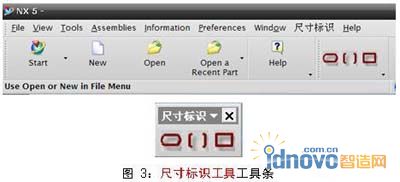

運行UG NX后在主界面上生成的尺寸標識工具的工具條如圖3所示：
2.4 創建尺寸標識工具的交互接口界面
UG/OPEN UIStyler提供了快速生成Unigraphics對話框的功能，產生的對話框可以在MenuScript文件中被調用。
1)、在Unigraphics Gateway狀態下，選擇Start→All Applicatoins→User Interface styler…,進入UIStyler;

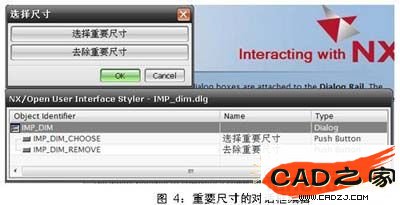

2)、利用UIStyler提供的控件分別創建重要尺寸，參考尺寸和基本尺寸的對話框，設置成添加和去除尺寸標識按鈕，圖4所示為重要尺寸的對話框：
3)、將三類尺寸標識的對話框文件(*.dlg文件)保存至applicatoin文件夾中，UIStyler針對每一個*.dlg文件自動創建對應的*.h文件和*.c文件，自動保存至applicatoin文件夾中。

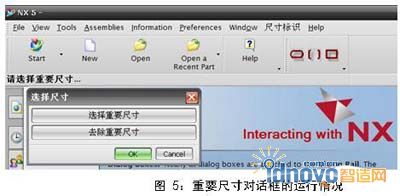

運行UG NX后在主界面上點擊重要尺寸標識按鈕時出現的對話框，如圖5所示：
本文首先闡述了工程圖樣尺寸標識的分類，進而為達到快速而方便的進行尺寸標識，結合UGNX5.0強大的工程圖模塊和完善的二次開發模塊，同時運用VC 6.0為編程工具，開發出與UG軟件完全融為一體的尺寸標識工具。
2.5 創建尺寸標識工具的動態鏈接庫文件
動態鏈接庫(DLL)文件適用于對UG/OPEN API的內部模式，程序只能在Unigraphics的界面環境中運行。重要尺寸標識功能所對應的動態鏈接庫文件(Imp_Code.dll)的創建過程如下：

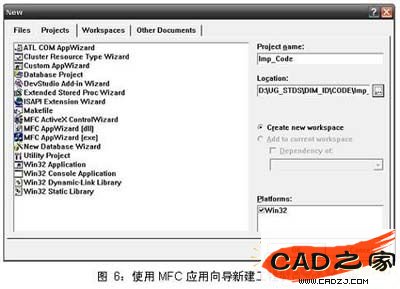

2.5.1 在Visual C 中使用MFC應用向導新建工程項目Imp_Code.dsw，如圖6所示;
2.5.2 設置UG應用開發環境
1)、工程設置

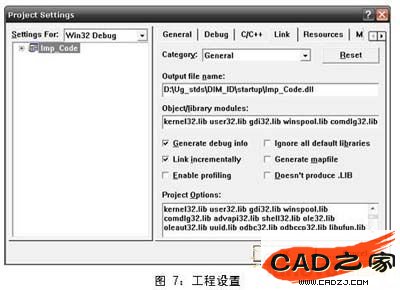

選擇菜單命令Project→Setting，彈出Project Setting對話框，選擇Link選項卡，在Output file name文本框中輸入D:Ug_stdsDIM_IDstartupImp_Code.dll,并在Object/library modules文本框中輸入UG庫文件kernel32.lib、user32.lib、gdi32.lib、winspool.lib、comdlg32.lib advapi32.lib、shell32.lib、ole32.lib、oleaut32.lib、uuid.lib、odbc32.lib、odbccp32.lib、libufun.lib、libugopenint.lib，如圖7所示：
2)、配置路徑選項

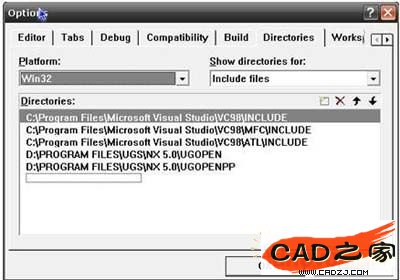

選擇菜單命令Tools→Option，彈出Options對話框。選擇Directories選項卡，設置如圖8所示：
2.5.3 編寫消息映射代碼
1)、建立用戶文件
在VC中選擇菜單命令Project→Add To Project→New，添加新文件Main.h和Main.cpp

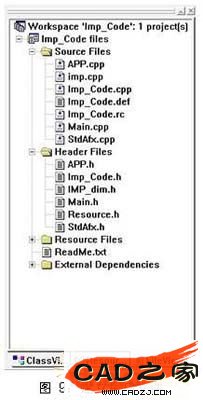

到工程中，并將這兩個文件作為重要尺寸標識工具的工程主文件。添加新文件APP.h和APP.cpp到工程中，并將這兩個文件作為重要尺寸標識工具的工程應用文件，如圖9所示：
本文首先闡述了工程圖樣尺寸標識的分類，進而為達到快速而方便的進行尺寸標識，結合UGNX5.0強大的工程圖模塊和完善的二次開發模塊，同時運用VC 6.0為編程工具，開發出與UG軟件完全融為一體的尺寸標識工具。
2)、編寫文件代碼
在新建的工程文件中添加以下代碼(由于篇幅有限，這里只例舉了重要尺寸標識工具的主要代碼imp.cpp)：
#include "stdafx.h"
#include "Main.h"
/*-------------------------------------------------------------------------*/
/*---------------------- UIStyler Callback Functions ----------------------*/
/*-------------------------------------------------------------------------*/
/* -------------------------------------------------------------------------
* Callback Name: IMP_DIM_IMP_DIM_choose
* This is a callback function associated with an action taken from a
* UIStyler object.
*
* Input: dialog_id - The dialog id indicate which dialog this callback
* is associated with. The dialog id is a dynamic,
* unique id and should not be stored. It is
* strictly for the use in the NX Open API:
* UF_STYLER_ask_value(s)
* UF_STYLER_set_value
* client_data - Client data is user defined data associated
* with your dialog. Client data may be bound
* to your dialog with UF_MB_add_styler_actions
* or UF_STYLER_create_dialog.
* callback_data - This structure pointer contains information
* specific to the UIStyler Object type that
* invoked this callback and the callback type.
* -----------------------------------------------------------------------*/
static int init_proc(UF_UI_selection_p_t select,void* user_data)
{
int num_triples = 1;
UF_UI_mask_t mask_triples[]={UF_dimension_type, UF_all_subtype, 0};
if(UF_UI_set_sel_mask(select,UF_UI_SEL_MASK_CLEAR_AND_ENABLE_SPECIFIC,
num_triples, mask_triples)==0)
return (UF_UI_SEL_SUCCESS);
else
return (UF_UI_SEL_FAILURE);
}
int IMP_DIM_IMP_DIM_choose ( int dialog_id,
void * client_data,
UF_STYLER_item_value_type_p_t callback_data)
{
/* Make sure User Function is available. */
int response;
tag_t dim_tag,view_tag;
double cursor[3];
UF_DRF_inspection_type_t dim_inspection_type;
if ( UF_initialize() != 0)
return ( UF_UI_CB_CONTINUE_DIALOG );
/* ---- Enter your callback code here ----- */
UF_UI_select_with_single_dialog("選擇一個尺寸","選擇工程圖尺寸",
UF_UI_SEL_SCOPE_WORK_PART, init_proc, NULL,
&response, &dim_tag, cursor, &view_tag);
if (response == UF_UI_OBJECT_SELECTED ||
response == UF_UI_OBJECT_SELECTED_BY_NAME)
{
UF_DISP_set_highlight(dim_tag,0);
UF_DRF_ask_dim_inspection_type(dim_tag,&dim_inspection_type);
if(dim_inspection_type==UF_DRF_NO_INSPECTION)
{
dim_inspection_type=UF_DRF_WITH_INSPECTION;
UF_DRF_set_dim_inspection_type(dim_tag,dim_inspection_type);
}
else
{
uc1601("此尺寸已標識,請去除標識!",1);
}
}
UF_terminate ();
/* Callback acknowledged, do not terminate dialog */
return (UF_UI_CB_CONTINUE_DIALOG);
/* or Callback acknowledged, terminate dialog. */
/* return ( UF_UI_CB_EXIT_DIALOG ); */
}
/* -------------------------------------------------------------------------
* Callback Name: IMP_DIM_IMP_DIM_remove
* This is a callback function associated with an action taken from a
* UIStyler object.
*
* Input: dialog_id - The dialog id indicate which dialog this callback
* is associated with. The dialog id is a dynamic,
* unique id and should not be stored. It is
* strictly for the use in the NX Open API:
* UF_STYLER_ask_value(s)
* UF_STYLER_set_value
* client_data - Client data is user defined data associated
* with your dialog. Client data may be bound
* to your dialog with UF_MB_add_styler_actions
* or UF_STYLER_create_dialog.
* callback_data - This structure pointer contains information
* specific to the UIStyler Object type that
* invoked this callback and the callback type.
* -----------------------------------------------------------------------*/
int IMP_DIM_IMP_DIM_remove ( int dialog_id,
void * client_data,
UF_STYLER_item_value_type_p_t callback_data)
{
/* Make sure User Function is available. */
int response;
tag_t dim_tag,view_tag;
double cursor[3];
UF_DRF_inspection_type_t dim_inspection_type;
if ( UF_initialize() != 0)
return ( UF_UI_CB_CONTINUE_DIALOG );
/* ---- Enter your callback code here ----- */
UF_UI_select_with_single_dialog("選擇一個尺寸","選擇工程圖尺寸",
UF_UI_SEL_SCOPE_WORK_PART, init_proc, NULL,
&response, &dim_tag, cursor, &view_tag);
if (response == UF_UI_OBJECT_SELECTED ||
response == UF_UI_OBJECT_SELECTED_BY_NAME)
{
UF_DISP_set_highlight(dim_tag,0);
UF_DRF_ask_dim_inspection_type(dim_tag,&dim_inspection_type);
if(dim_inspection_type==UF_DRF_WITH_INSPECTION)
{
dim_inspection_type=UF_DRF_NO_INSPECTION;
UF_DRF_set_dim_inspection_type(dim_tag,dim_inspection_type);
}
else
{
uc1601("此尺寸非重要尺寸!",1);
}
}
UF_terminate ();
/* Callback acknowledged, do not terminate dialog */
return (UF_UI_CB_CONTINUE_DIALOG);
/* or Callback acknowledged, terminate dialog. */
/* return ( UF_UI_CB_EXIT_DIALOG ); */
}
2.5.4 編譯和運行程序

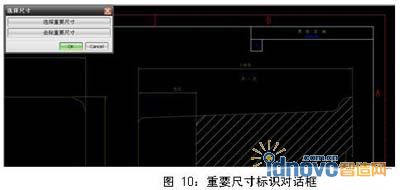

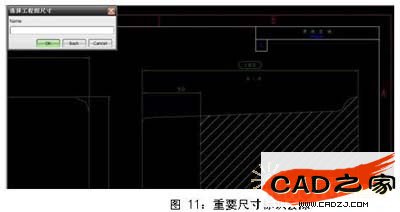

選擇菜單命令Build→Rebuild All，編譯程序后打開UG工程圖模塊，點擊尺寸標識工具條上的重要尺寸，顯示圖10對話框，選取重要尺寸按鈕，并選取一尺寸進行標識，或選取去除重要尺寸按鈕進行去除，如圖11所示。

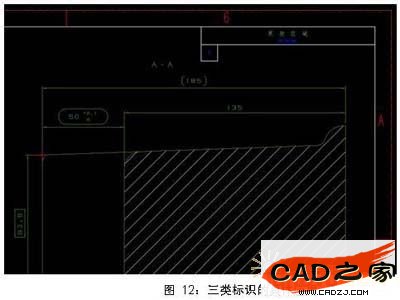

有關參考尺寸和基本尺寸的標識工具開發過程同上，這里不再累述，圖12所示為三類標識的具體應用：
3結論
通過工作應用實踐證明，本尺寸標識工具簡潔而方便，大大提高了工程圖繪制的效率，并提升了工程師在工程圖設計中進行尺寸標識的意識。
