概述：
NX軟件是目前在中國應用最廣泛的CAD/CAM/CAE軟件之一。但對于大多數的中國客戶而言，在使用NX前均需做大量的客戶化定制以滿足中國國標或企業標準的要求。這往往需要花費大量的時間且難以保證所有客戶端文件的一致性。
西門子 PLM針對中國客戶推出的國標環境軟件包，內置NX三維設計數據創建標準，以及一系列相關的工具如：標準化工具、制圖工具等，通過使用此工具模塊，用戶可以放心地在一個符合大部分中國用戶需求的環境中進行工作。并大大減少用戶客制化定 制的工作量并提高NX應用的標準化程度和工作效率。
效益：
通過使用NX7中的中國工具箱軟件模塊可大大縮短用戶在使用NX前的客戶化定制工作，內置的標準使用環境、標準的數據創建工具條以及一系列制 圖和建模工具可大大提高數字化產品開發的規范化水準，縮短用戶建模及制圖的時間。
優勢：
提供基于GB的標準化的NX工作環境大幅減少客制化的時間;
提供基于GB的標準化的NX制圖環境 ，提高模型和圖紙的規范化水準;
提供規范化數據創建的輔助工具條，幫助快速達到數據規范化的需求;
提供數據檢查工具及經過客制化的檢查規則，保證公司的所有模型、圖紙和裝配均符合規范化的設計要求，便于企業內 部文件的共享，并保證下游應 用部門獲得正確的數據;
提供客戶急需的制圖工具，滿足客戶常見應用需求，如圖紙拼接、明細表輸出等;
提供圖紙注釋工具，解決客戶在制圖標注方面常見需求，如：網格線繪制、技術條件庫等;
提供快速尺寸格式工具，客戶在標注尺寸時，常常要變換尺寸標注格式，本工具條可以大大減少用戶設置的工作量;
提供GB標準件的查詢和調用環境，提高標準件的重用率;
提供標準化、專業的標準齒輪 建模環境;
新的中文字體更加規范、美觀;
可以滿足更多客戶的需要;
NX GC 工具箱將作為NX的一個模塊而直接內置于NX軟件中，中文環境無需任何設置即可直接使用，英文環境也只需 簡單設置特定變量即可，免安裝;
NX GC 工具箱模塊

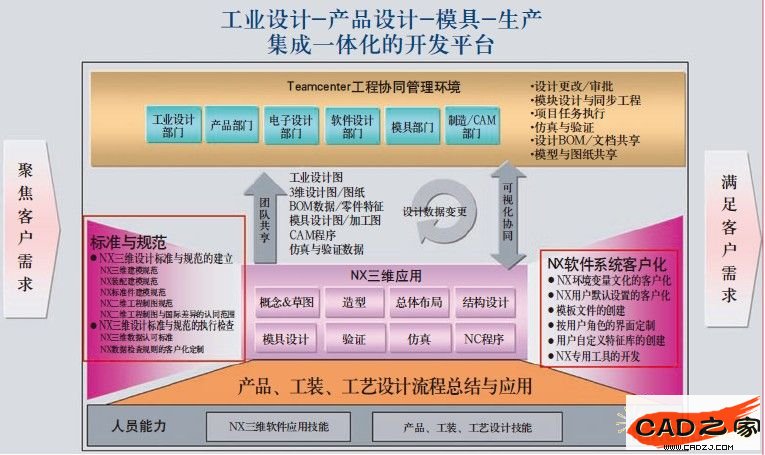

NX是通用的、包含從三維產品設計、二維工程制圖以及分析和加工制造的一體化軟件，是數字化產品研發的基礎平臺;NX GC工具箱模塊是基于中國機械制圖GB標準開發的、符合大部分企業基本要求的標準化NX使用環境和一系列工具套件。
NX GC 工具箱中國軟件包包含下列內容或功能：
1、標準化工具
● 定制的模型模板和工程圖模板：模型模板中定制了常用 的部件屬性，規范的圖層設置和引用集設置等;工程圖 模板中提供了圖幅為A0++, A0+, A0, A1, A2, A3, A4的零 件制圖模板和裝配制圖模板;制圖模板都按 GB定制了圖框，標題欄，制圖參數預設置等;在裝配制圖模板中按GB定制了明細欄。
● 定制的用戶默認設置，即內置符合GB標準的NX設置文件-DPV文件。
● 標準化輔助工具，包括：
● 層分類標準化工具可自動按客戶標準創建層的分類;引用 集標準化工具可自動按客戶標準創建引用集，并根據需要 自動選擇相應層的對象;存貯狀態輔助工具可按文件類型 自動設置文件的存儲狀態。
● 屬性填寫與同步工具，用戶可以根據配置文件導入標準的 屬性，也可以從類似的組件(可選擇已打開的或硬盤上的 文件)中繼承屬性。屬性同步：可主模型和圖紙文件進行 屬性同步，免除兩次重復輸入的煩惱。

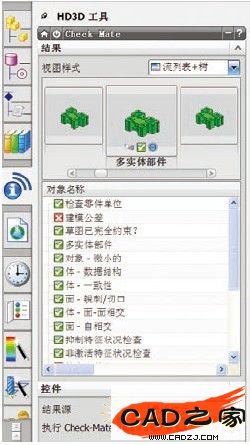

● 以及按中國用戶要求在Checkmate中定制的模型質量及標準檢查工具，包含：
· 模型文件檢查;
· 制圖文件檢查;
· 裝配文件檢查。
● 保證了公司的所有模型/圖紙均符合規范，便于企業內部文件的共享，避免了錯誤的模型進入下一流程。
2、常用制圖工具
● 常用制圖工具，包括：圖紙拼接、明細表輸出和模板替換等客戶急需的工具。
● 模板替換功能可以實現方便靈活的圖框替換。
● 圖紙拼接工具允許將選擇的多張圖紙拼接成為一張圖紙以用于打印或發送等目的，可以指定輸出為pdf、dxf、dwg等格式工具，可以幫用戶自動過濾非圖紙文件，提高了工作效率。
● 輸出明細表輔助用戶將零件圖中的明細表
內容輸出為指定格式的Excel文件，用戶可以指定明細表的格式，可以指定輸出的內容，對于NX明細表輸出到Excel的問題帶來了很大的方便性。
3、圖紙注釋工具

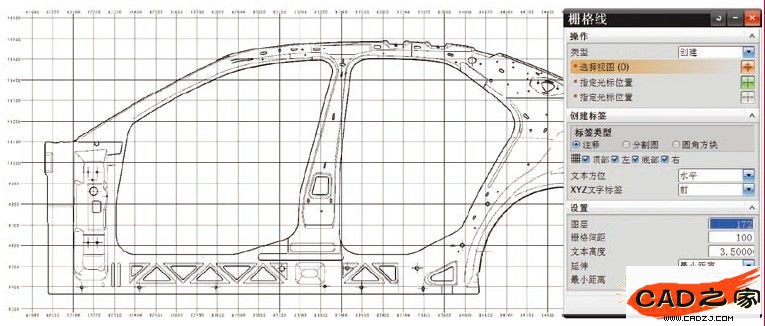

● NX注釋工具主要針對在二維工程圖制圖過程中進行圖紙注釋所需要使用的工具，主要功能包括：尺寸查詢、尺寸排序與對齊、對稱尺寸、必檢符號、箭頭符號、孔規格標注符號、柵格線、坐標標注以及技術條件庫及其填寫工具。
● 尺寸查詢可以在復雜的圖紙中快速找到你關注的尺寸，尺寸排序與對齊可以提高圖面質量，對稱尺寸可以大大提高標注對稱尺寸的效率，孔規格標注符號可以自動查找相同孔徑的孔并添加識別符號，技術條件庫可以將企業常用的技術條件集中管理方便設計師們使用。
4、尺寸格式工具
● NX尺寸格式工具主要包含制圖過程中進行尺寸標注時經 常需要使用到的工具，主要以方便用戶使用，減少操作次數過程為目的。更改工具包含尺寸快速樣式、對稱尺寸、尺寸查詢等功能。本組工具可以大幅提高注釋標注效率，并大幅提高注釋格式的一致性。
5、齒輪建模工具

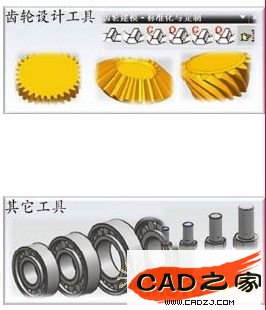

●齒輪建模工具，包含：柱齒輪、錐齒輪、格林森錐齒輪、奧林康錐齒輪、格林森準雙曲線齒輪、奧林康準雙曲線齒輪。設計師可隨時編輯齒輪參數，也可方便地創建齒輪嚙合狀態。齒輪設計工具可以幫助設計師大大節省繪制標準齒輪的時間，提高設計效率。
6、其它工具
● GB標準件庫，包含軸承、螺栓、螺釘、螺母、銷釘、墊 片和結構件等共280個常用標準件，新的標準件更改了 命名規則以及相關的屬性，使之更加符合國內用戶的使 用習慣。
● 三種常用的中文字體。
