拉伸是創建機械零件最常用的命令之一，其不但可以創建規則的實體圖形，還能為零件創建拔模角度等，本節UG10.0教程講解：拉伸一個帶有拔模角度的實體或曲面技巧，歡迎學習。圖1為實體，圖2為曲面；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310RA1-0.jpg)
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310T2F-1.jpg)
-

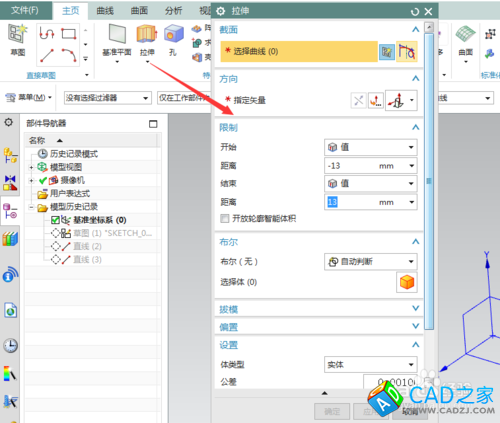

啟動后的UG10.0拉伸指令對話框如下圖；
-
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310T621-2.jpg)
-
從截面選項進入到草圖繪制中，選X、Y為草圖平面；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310WA1-3.jpg)
-
在草圖中隨意繪制一個圓，然后為其標注一下規范的尺寸并完成草圖；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310V018-4.jpg)
-

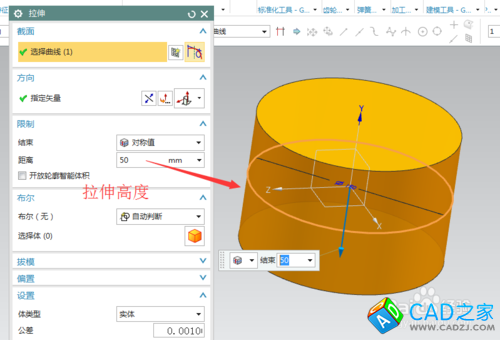

為拉伸的草圖指定對稱拉伸，其高度為50；默認情況下，拉伸的是實體模式；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310W328-5.jpg)
-

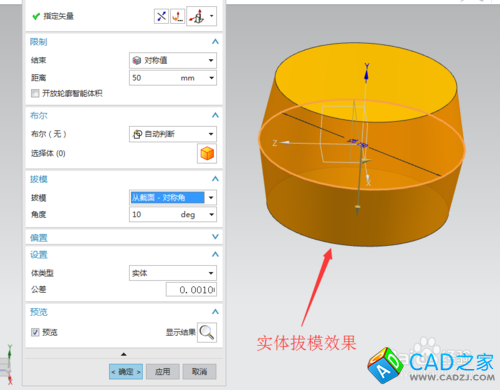

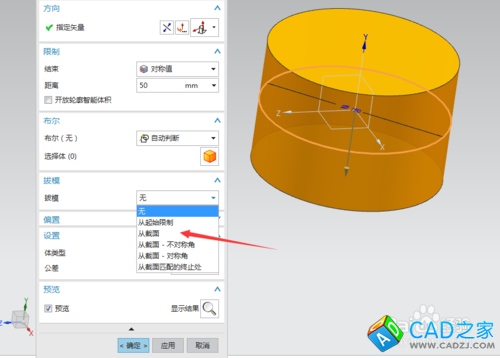

展開拔模選項（圖1），使用從截面－對稱角功能，為其鍵入10度，結果如下（圖2）；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310UP4-6.jpg)
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310S3R-7.jpg)
-

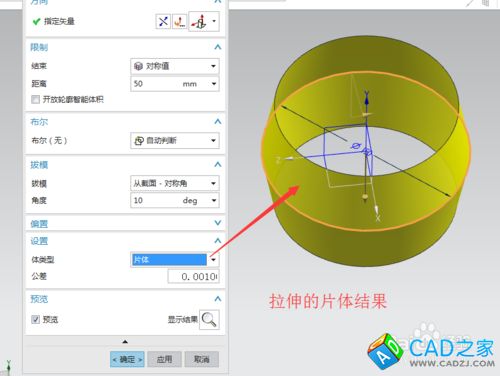

如想把實體變成曲面，展開體類型，把其從實體切換到曲面下，通過預覽，得到的曲面拔模如圖2；
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310R220-8.jpg)
![UG10.0教程：[55]拉伸拔模的實體或曲面技巧](/uploads/allimg/150306/12310W619-9.jpg)
-
拉伸菜單下，其拔模的種類有好幾種，不同的拔模方式其顯示是不一樣的，設計者注意區分。
