點是零件設計時輔助繪圖工具，比如在創建孔、樣條曲線時，都要用到點工具，本節UG教程講解：交點的創建方法（基準平面與曲線求交點法），歡迎學習參考；
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5022251-0.jpg)
-

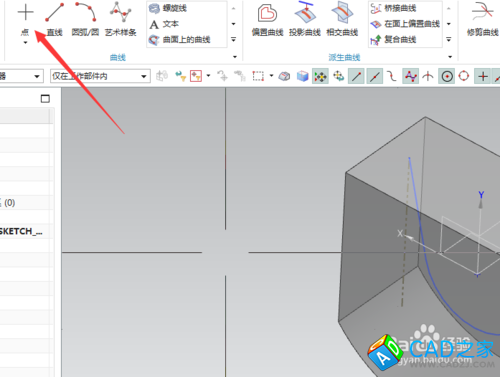

打開UG的繪圖窗口，把其切換到曲線工具下，然后找到點創建命令；
-
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5025V6-1.jpg)
-
單擊點后，其彈出的對話框如下；
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q50223V-2.jpg)
-

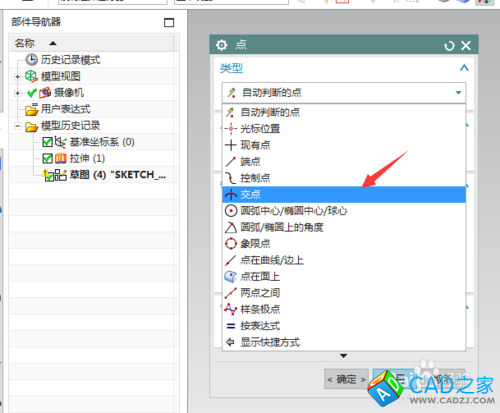

在點創建的類型中選擇交點；（交點是繪圖時使用率非常高的一種，需要牢記掌握）
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5023360-3.jpg)
-
展開點創建菜單，如創建的交點不想其與原來的圖元有關聯，可按下圖去掉其關聯；
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5024548-4.jpg)
-

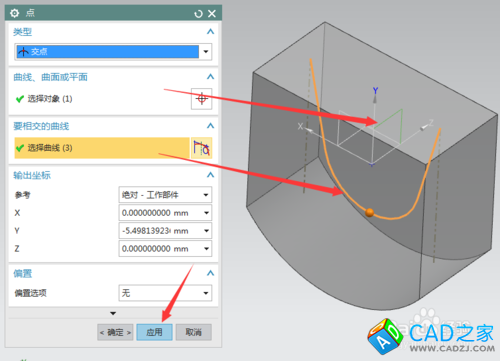

在第一欄選中基準，第二欄選中曲線，然后點確定；（本交點創建方法是使用基準與曲線，然后求其相交點）
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5024R4-5.jpg)
-
其創建得到的交點如下圖；
![UG10.0教程：[48]UG10.0交點的創建方法](/uploads/allimg/150305/0Q5025N8-6.jpg)
-
在創建交點時，其要選擇的兩種圖元必須是十字叉才行，否則交點會創建不成功.
