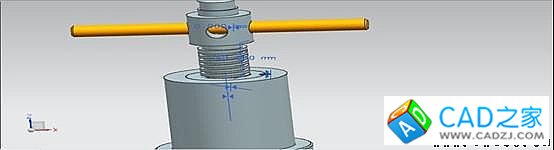

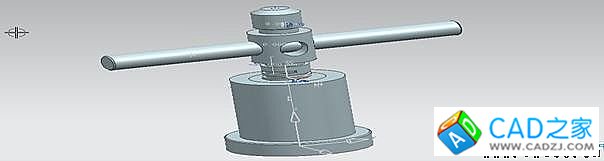

螺旋千斤頂UG建模詳細圖文教程

時間:2014-07-16 12:19:07 來源:未知

第一節壓蓋建模

1，建模思想。

由外而內，先畫出大的部分，再畫內部待挖空的部分，通過布爾操作“求差”，繪制壓蓋。

2，建模過程

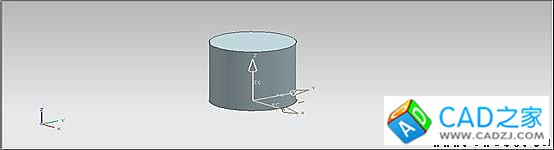

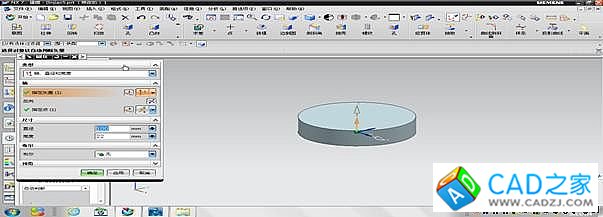

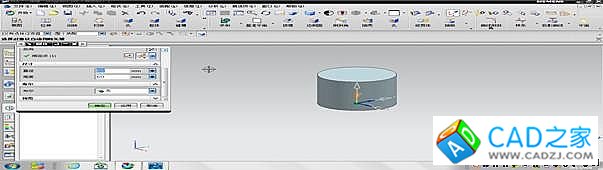

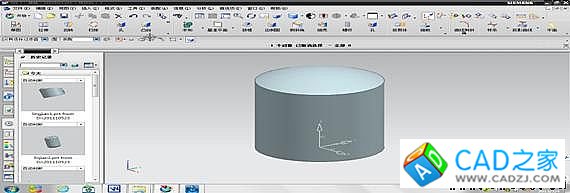

1，繪制圓柱體，直徑65，高度50.

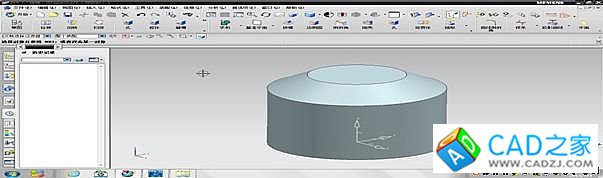

2，單擊“特征”工具條上的圖標按鈕“倒斜角”，彈出“倒斜角”對話框，選擇圖所示上底邊緣，在對話框中設置非對稱型倒斜角，距離1輸入10，距離2輸入14.5，利用“反向”圖標按鈕設置倒角的方向，生成倒角。

3，隱藏生成的實體。

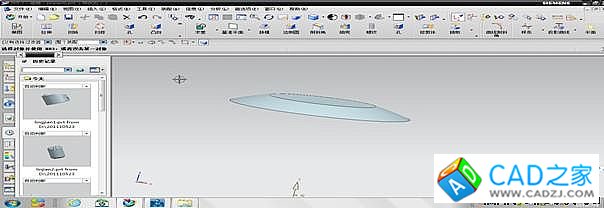

4，單擊“特征”工具條上的圖標按鈕“球”，彈出“球”對話框，選擇“中心點和直徑”建模方式，指定坐標（0,0,0）為球心坐標，輸入直徑96，單擊“確定”按鈕，生成球體。

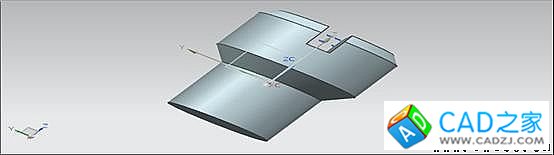

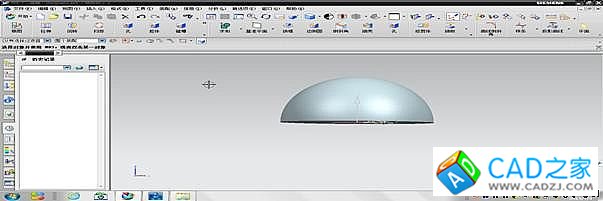

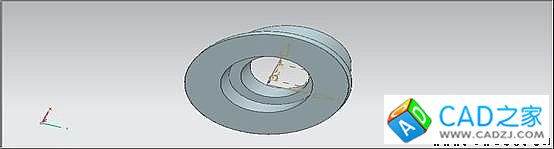

5，單擊“特征”工具條上的圖標按鈕“修剪體”，彈出“修剪體”對話框，選擇新建的球體作為目標體；在工具選項中設置平面類型為“新建平面”，如圖所示；在指定平面選項中單擊圖標按鈕“完整平面工具”，如圖所示；彈出“平面”對話框，在類型中選擇“XC-YC平面”，輸入相對于WCS坐標系的偏置距離0，用“反向”圖標切換切割平面法線的方位，如圖所示；單擊“確定”按鈕，返回“修剪體”對話框，單擊“確定”按鈕，生成切割體。

6，單擊“特征”工具條上的圖標按鈕“圓柱”，彈出“圓柱”對話框，選擇“軸、直徑和高度”建模方式，ZC正方向為軸線方向，坐標（0,0,0）為底面圓心位置，輸入直徑46高度100，單擊“確定”按鈕，布爾操作“求交”。

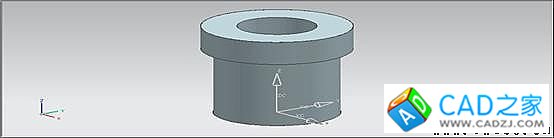

7.顯示已生成的壓蓋實體，如圖所示。

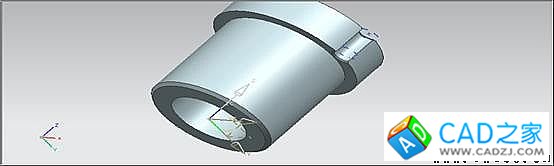

8. 單擊“特征”工具條上的圖標按鈕“求差”，彈出“求差”對話框。在窗口中選擇壓蓋實體作為目標體，選擇交運算實體作為工具體，其他選項默認；單擊“確定”按鈕，生成空心壓蓋。

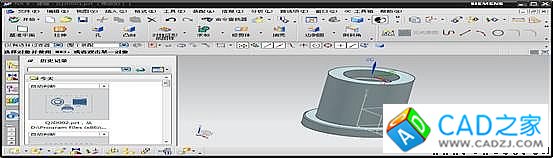

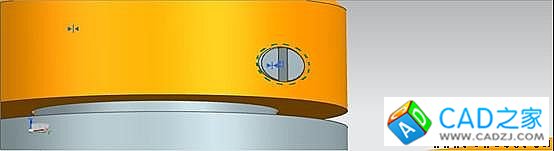

9.單擊“特征”工具條上的圖標按鈕“孔”，彈出“孔”對話框，在“類型”下拉列表中選擇孔的類型為“螺紋孔”；設置孔的方向為“沿矢量”，如圖所示；在“指定矢量”選項中選擇-XC作為孔的軸線方向；激活“指定點”區域，如圖所示，單擊“選擇條”上的圖標按鈕“點構造器”，在彈出的“點構造器”對話框中輸入點相對于WCS的坐標（35,0,10）作為孔的開口中心位置；在“形狀和尺寸”區域的“尺寸”區域輸入深度35，頂錐角0；在“形狀和尺寸”區域的“螺紋尺寸”區域的“大小”下拉列表中選擇“M12×1.75”，螺紋旋向選擇“右手”，“深度類型”選擇“完整”；單擊“確定”按鈕，生成螺紋孔。

第二節緊定螺母3建模

1，建模思想。

先畫圓柱，再在其上畫槽和倒斜角，繪制螺紋。

2，建模過程

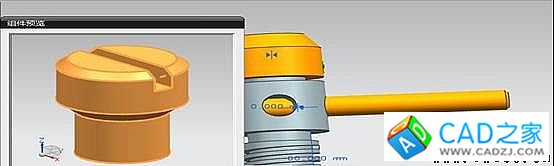

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑12，高度14，單擊“確定”。

2，選擇在頂面，底面邊緣，在對話框中輸入對稱型倒斜角，輸入距離1，點擊“確定”。

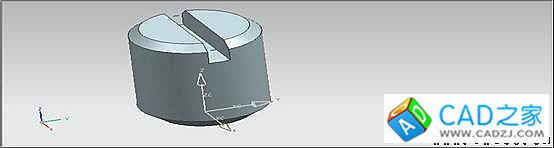

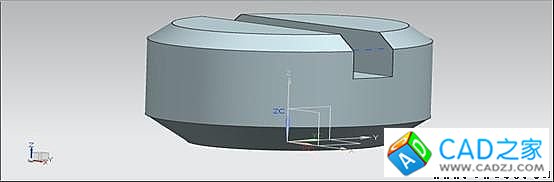

3，點擊“特征”上的“腔體”，選擇類型“矩形”，選擇實體的頂面為放置面。輸入相應的參數，長度15，寬度2，深度3.單擊“確定”。

4，單擊【螺紋】。選擇螺紋類型“符號”，旋向“右旋”；選擇圓柱面為螺紋加工面，輸入螺紋長度12，其他默認。點擊“確定”。

5，保存文件。

第三節緊定螺母4建模

1，建模思想。

將已經繪制的緊定螺釘3，更改尺寸參數，再在下底面繪制凸臺。

2，建模過程

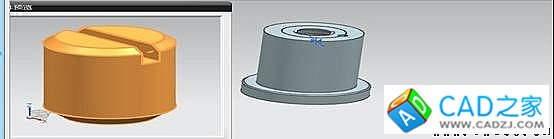

1，打開linjian4.prt,選擇【編輯參數】，將圓柱高度改為7.7，點擊確定。

2，點擊“凸臺”，選擇放置面，輸入直徑8.5，高度6.3，錐角0°。點擊【確定】。定位“點落到點上”。

第四節絞桿建模

1，建模思想。

先繪制長圓柱，再在上下面邊緣倒斜角。

2，建模過程

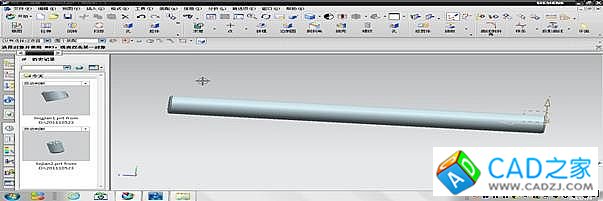

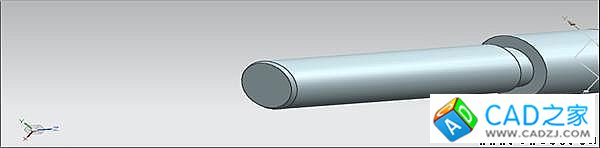

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，XC軸正方向為軸向，輸入直徑40，高度500，單擊“確定”。

2，點擊“倒斜角”，設置成對稱型，輸入距離2，單擊“確定”。

第五節螺套建模

1，建模思想。

由上而下，先畫大圓柱，再畫凸臺，通過WCS構造點，繪制螺紋孔M12，在圖形上繪制常規孔，隱藏主體，繪制螺旋體，布爾操作求差。

2，建模過程

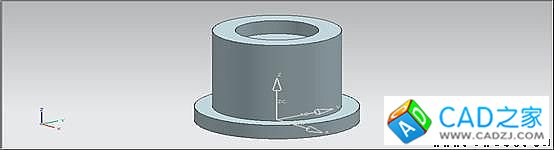

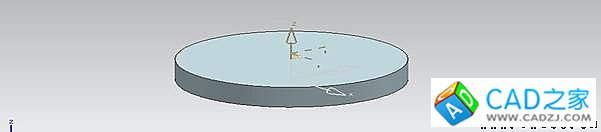

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑100，高度22，單擊“確定”。

2，繪制凸臺，輸入直徑82，高度76，錐角0°，點擊【確定】，定位方式“點到點”。

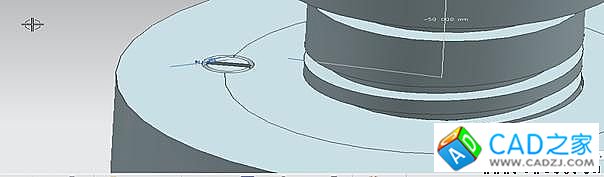

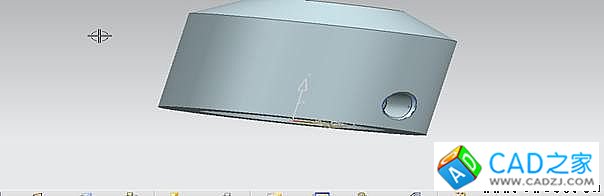

3，點擊【孔】，選擇“常規孔”，點擊“點構造器”，以頂面圓心為中心位置。輸入直徑54，深度100，頂錐角0°。

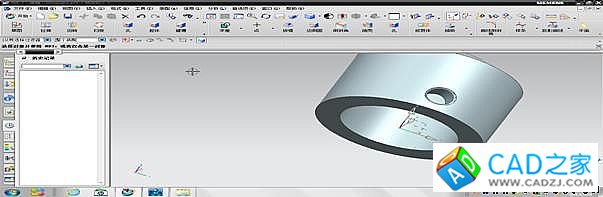

4，繪制螺紋孔，選擇“M12*1.75”，深度16，旋向“右手”，在“形狀尺寸”下拉列表選擇“貫通體”，點擊“確定”。

5，單擊【倒斜角】，選擇地底面外邊緣，設置對稱性斜角。輸入距離2，單擊“確定”。

6，隱藏已生成的螺套實體。

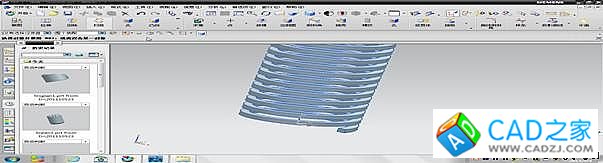

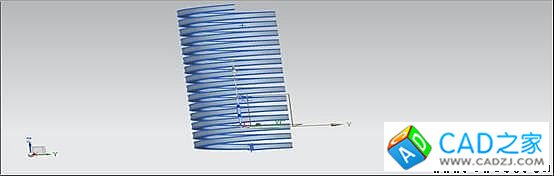

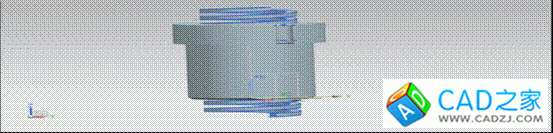

7，單擊“曲線”，點擊“螺旋線”，在對話框中輸入圈數11，螺距12，半徑32.5，旋向右旋。點擊“點構造線”，輸入WCS坐標（0，0，-20），此點作為底面圓心，單擊“確定”。返回，點擊“運用”。

8，在“螺旋線”的對話框中輸入圈數11，螺距12，半徑26.5，右旋，其余設置不變。

9，選擇【編輯】|【移動對象】，彈出“移動對象”對話框。選擇剛剛創建的兩條螺旋線，設置變換方式為“距離”，輸入距離為6，單擊“矢量構造器”，選擇ZC方向為移動方向，單擊【確定】。返回【移動對象】，設置“結果”選項為“復制原先的”點擊“確定”。

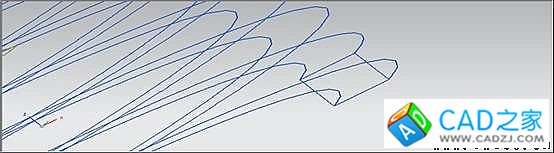

10，單擊“曲線”工具欄里的“直線”，用點構造器一次捕捉四條螺旋線下面的四個端點，單擊“確定”。

11，點擊“曲面”，上的按鈕“掃掠”，在對話框中的“截面”選項中單擊“選擇曲線”；在對話框的“引導線”選項中單擊“選擇曲線”。單擊確定。截面選項中設置成“引導線末端”其它選項默認。

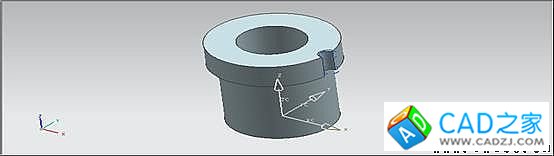

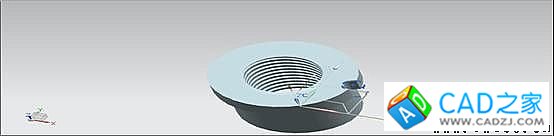

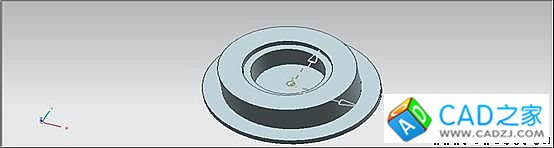

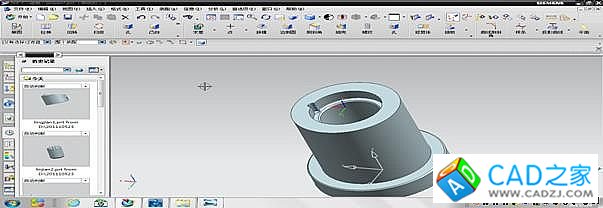

12，返回建模模塊，顯示已生成的螺套。

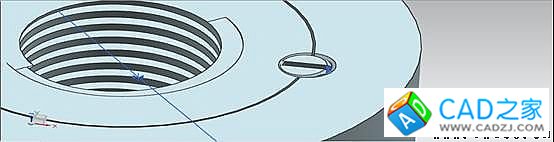

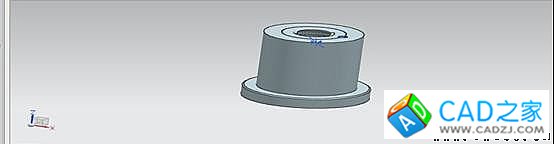

13，點擊【求差】，選擇目標體為螺套實體，和工具體為矩形截面螺旋體，其它選項默認，隱藏無須顯示的圖線，生成螺套三維實體。

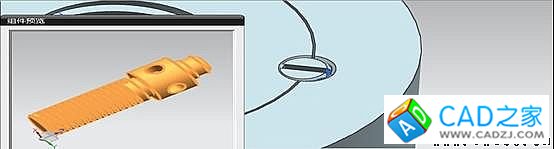

第六節螺桿建模

1，建模思想。

從頂部開始，繪制頂面。然后繪制五個凸臺，通過WCS構造兩個點，繪制兩個垂直相交的通孔。隱藏主體，重新定位原點。重復第五節繪制螺旋體，顯示主體，求差。

2，建模過程

1，點擊“球體”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑96，單擊“確定”。

2，單擊【修剪體】，選擇球體為目標體，在“工具選項”中設置平面類型“新建平面”，單擊“完整平面工具”，在類型中選擇“XC-YC平面”，輸入相對于WCS坐標系的偏置距離42，通過“反向”，圖標調整為要切除部分的方位。單擊確定。返回“修剪體”對話框。單擊“應用”。重復上述步驟，輸入相對于WCS偏置距離46，“反向”切除，點擊“確定”，生成切割體。
