效果預覽：

建模步驟：

第一步、運用草圖（以XY平面為基準）及拉伸（拉伸距離為4）建立鑰匙把模型，見下圖。

第二步、運用矩形腔體（長度140，寬度30，深度5）建立鑰匙環的穿孔，見下圖。

第三步、對矩形腔體四角進行倒圓處理，倒圓半徑為10，見下圖。

第四步、在鑰匙把的頂面上建立矩形特征，并拉伸，見下圖。

第五步、在鑰匙把平面上建立如下草圖特征，斜線角度及間距任意，見下圖。

第六步、借助上步建立的草圖曲線，運用管道（外徑6）命令創建下圖特征。

第七步、在上步建立的圓柱體兩端建立球體（直徑6），見下圖。

第八步、進行求差處理，效果如下圖所示。

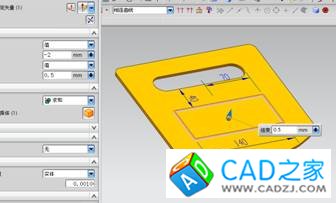

第九步、運用矩形腔體（長度120，寬度50，深度2）建立鑰匙把上的內槽，見下圖。

第十步、在腔體槽內建立如下文字，見下圖。

第十一步、對上步建立的文字進行拉伸（距離1.5），效果如下圖所示。

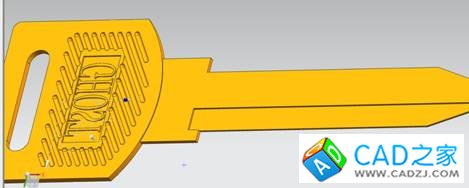

第十二步、運用鏡像體命令建立另一側的鑰匙把，對兩者求和，見下圖。

第十三步、以XY平面為草圖平面，通過拉伸建立鑰匙本體。拉伸草圖如下圖所示。

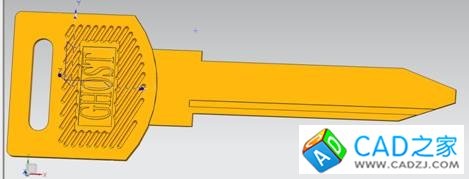

第十四步、在鑰匙的一側運用矩形腔體建立鑰匙槽，腔體（長度400，寬度30，深度2.5），效果見下圖。

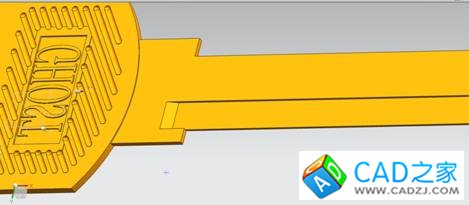

第十五步、運用倒斜角（非對稱，一邊距離為2.5，一邊距離為12）建立鑰匙槽的退刀槽，見下圖。

第十六步、在鑰匙的另一側運用矩形腔體建立鑰匙槽，腔體（長度400，寬度10，深度2.5），效果見下圖。

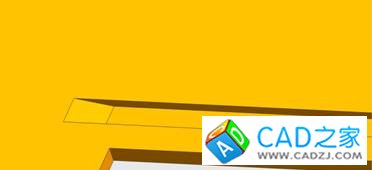

第十七步、運用倒斜角（非對稱，一邊距離為2.5，一邊距離為12）建立鑰匙槽的退刀槽，

見下圖。

第十八步、運用拉伸在鑰匙面上建立鑰匙齒形片體，拉伸距離為10（左右對稱），拉伸草圖如下圖所示。

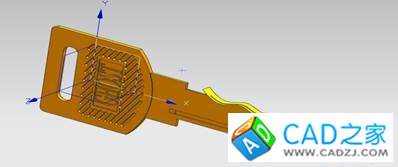

第十九步、運用修剪體命令，借助上步建立的齒形片體，對鑰匙模型進行修剪，見下圖。

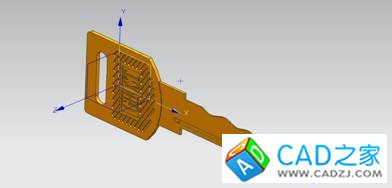

第二十步、對鑰匙齒形模型的凹凸邊緣處進行邊倒圓，倒圓半徑為10或15，最終效果見下圖。
