圖紙目錄

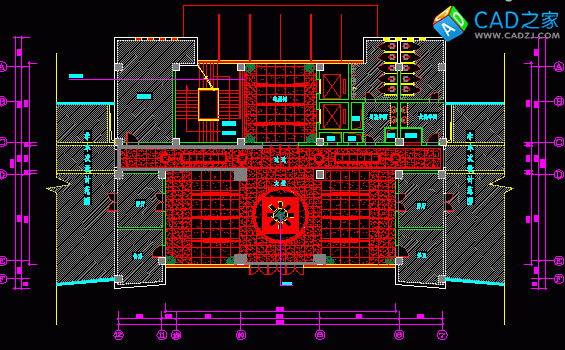

設計說明、門表、材料表、平面布置圖、天花布置圖、地花布置及索引圖、立面圖、攔河立面圖、天花大樣圖、大廳立柱詳圖

設計說明
二. 設計指導思想:
1.設計理念
本設計力圖再現建筑空間本身的美,而使裝修手段與手法退居其次,多數室內作品予人過多的裝飾感覺,在這里,我們不希望這樣,我們希望它是空間本身具備和擁有的,這樣做并不是排斥裝飾手段與手法,而是要使裝飾成為空間中不可或缺的組成部分.在設計中恰當地加入當地文化特色的元素,使得空間體現其獨特的個性.
2.空間氣質
空間氣質是整個空間的靈魂,在功能空間整體地,完美地傳達出文體中心特有的氣質是整個設計的關鍵.這個貫穿整個設計過程的指導思想,如實地體現在對每個空間的細節處理中,雖各個空間的特點各有不同,發出的是不同的聲音和表現出各種不同的心理感受,但目的是共同的,正如優美樂章中的各個音符.
3.設計手法
摒棄背離空間主題的材料表現,自我沉迷的手法炫耀,以建筑材料的語言與方法創造空間 表達空間 再現空間,以更藝術化的方式體現空間的品質.
4.室內光環境設計
a.節能:注重環保概念是設計的潮流,也是設計師職責所在.
b.照明功能:可根據不同空間對照度,光源及照明方式的不同需求,保證室內照明,制造良好的環境氣氛.
c.裝飾性:好的燈光設計是室內空間新秩序的重要一環,有效提高室內環境空間的品質,因此用燈具的裝飾性,光線的雕塑性不僅體現建筑設計的形體美,因此也是對空間的再創造.
5.空調與排風
室內設計對于空調與排風的考慮通常是在滿足正常設備要求的前提下,考慮與室內天花造型有配合,不僅不影響美觀,甚至利用風口做裝飾材料,將技術與藝術完美的結合起來.

三.施工做法說明:
(一)設備安裝:
1.重型燈具,水管及有震動的電扇,風道等,須另行吊掛在頂板,不得與吊頂龍骨相連.
2.輕型燈具,風口等可吊掛在原有或附加大,中龍骨上,但必須做加固處理.
3.裝飾工程施工中作好與設備工種協調配合工作,在保證裝飾效果的前提下,空調風口,消防噴淋等位置做到均衡布置.個別設備在影響整體效果時作適當調整.
(二)吊頂工程:
1.吊頂基底:
   本項目吊頂基底除個別特殊造型外,主要采用U型系列輕鋼吊頂龍骨(上人型).
(1)吊頂所用龍骨,吊桿,連接件必須符合產品組合要求.安裝位置,造型尺寸必須準確.龍骨構架排列整齊順直,表面必須平整.
(2)龍骨架構聯接必須牢固,拼縫嚴密無松動,安全可靠.
(3)個別特殊造型局部采用木結構基底,木結構須按防火規范進行防火處理.
(4)空調出風口,回風口的具體位置,尺寸及材料,除本施工圖中注明調整外,均根據建筑空調設計圖紙(材料建議選用鋁合金白色琺瑯無光烤漆).
(5)吊頂用輕鋼龍骨除本施工圖中已注明以外,均采U型輕鋼龍骨  0.6厚(上人型).采用8鋼筋吊桿, 承載龍骨間距900-1100MM,覆面龍骨間距600X300.石膏板采用12X1200X3000MM護面紙防水石膏板,專用螺釘固定,并采用進口穿孔紙帶,底層,表面處理嵌縫膩子.
2.吊頂面層:
(1).紙面石膏面層：
A.罩面板的材質，品種，規格，及吊造型的基層構造，固定辦法，必須符合設計要求和國家現行有關標準規定.
B.紙面石膏板接縫均勻 順直 位于龍骨上,自攻釘間距符合有關標準規定.
(2).洞口處理：
設備口 燈具的位置必須按板塊 圖案 分格對稱布局合理.開口邊緣整齊,護口嚴密,不露縫,排列橫豎均勻 順直 整齊 協調美觀.受風壓的吊頂板必須做固定處理.吊頂板與墻面 窗簾盒 燈具等交接處應嚴密,不得有漏縫現象.
(三)墻面工程:
塊材飾面:
A.以塊材為飾面的基底,必須堅實干凈,粘貼用料干掛配件必須符合施工規范和設計要求.
B.飾面板(磚)的品種 級別 規格 形狀 平整度 幾何尺寸 光潔度 顏色和圖案必須符合設計要求.
C.面層與基層鑲貼牢固,粘接強度必須符合國家現行有關標準規定,以水泥為主要粘接材料時嚴禁空鼓,不得有歪斜及缺棱掉角和裂縫等缺陷.
D.飾面板(磚)接縫填嵌密實寬窄一致,縱橫向無明顯錯臺錯位.

(四)地面工程:
1.基底表面必須平整,四角方正.有地漏和供排除液體的基底,其坡度應滿足排液體要求.
2.基底構造層(保溫層 防潮層 找平層 結合層)的材質,強度,密度必須符合設計要求和施工規范的規定.
3.鋪設800X800m山東白麻，青磚，800X800m云絲麻，600mX600m山東白麻， 濟南青花崗巖應平整光滑，并符合《建筑裝飾裝修工程質量驗收規范》.

(五)涂飾工程:
1.墻面基底:
A.基底工程必須表面平整,立面垂直,接縫順平,邊角方正,尺寸精確.
B.鋼,木龍骨(擱棚立筋)線槽安裝位置必須正確,連接牢固,安全可靠,不得彎曲,變形,木件無劈裂,符合安全使用要求.
C.以涂料 裱糊為飾面的以抹灰面為基底的質量要求:抹灰面達到高級抹灰面標準.灰表面色澤一致,當使用遮蓋力不強的面料時,灰面應為純白色.
D.以涂料 裱糊為飾面的,以膠合板和紙面石膏板為基底的應用耐水板面 表面干凈光滑,割面整齊,接縫嚴密,接縫的陽角處采用專用封邊膠帶,無掛膠,無外釘帽,與骨架緊貼牢固.裱糊 涂料工程要求基底含水率應符合下列規定:混凝土面 抹灰面不大于8%,木板面不不大于8%.
2.涂料飾面:
A.工程涂料飾所用涂料和半成品的品名 等級 種類 顏色 性能等必須符合設計或選定樣品的要求.(應附有使用說明書)
B.噴涂的涂膜厚度應均勻,顏色一致,噴點噴花的突出點要手感適宜,不掉粒.噴涂接茬應留在分格縫出切無明顯色差,無分格縫時接茬不得有搭接痕跡,噴涂表面清潔無污染.
3.油漆工程:
A.油漆工程應在地面工程 水暖電器安裝工程完工后進行.施工時環境溫度要求不低于10攝氏度,相對濕度不大于60%.
B.油漆涂刷時,基層表面應充分干燥,木基層含水率應控制在12%,抹灰表面不大于6%,每遍油漆施工時,應待前一遍油漆干燥后進行,涂刷最后一遍油漆時,不得隨意加入催化劑.
C.木基層涂刷油漆時,應橫平豎直,縱橫交錯,均勻一致.涂刷清色油漆時,在操作中應注意色調均勻,拼色相互一致,棕眼刮平,木紋清楚,表面不得顯露疤痕.不允許有漏刷 脫皮 斑跡  裹棱 流墜 皺皮現象;表面光亮柔和,光滑無擋手感,顏色一致,無刷紋.

四.施工注意事項:
1. 施工單位在施工前應對設計方圖紙進行必要的校對, 如發現問題應及時通知設計方,由設計方協調解決.
2. 墻體施工時,應先校對各專業圖紙,施工單位各專業間應密切配合嚴格檢查,如發現問題應及時通知設計方協商解決,不得擅自按單方圖紙施工.
3. 所有管道及施工洞待設備安裝完畢后均應以不燃材料封嚴堵實.
4. 填充墻 輕隔墻均應做至結構頂板頂部并封嚴.墻體在吊頂以上的部分應在設備管道安裝完成后再進行施工.
5. 砌塊墻體應按規定設置構造柱及圈梁,構造柱及圈梁與砌塊墻體間應有可靠拉結,構造柱及圈梁的布置及規格必須符合規范.
6. 凡靠墻木構件 木門樘等材料均應事先涂刷防腐劑或氟化鈉兩道.
7. 所有木裝修均需事先在板背及龍骨上按規范要求涂刷防火涂料.
8. 所有露明吊掛 支撐鋼桿件 埋鐵等鐵件均需鍍鋅或刷防銹漆兩道.
9. 鋁合金窗所用連接件及固定件,除不銹鋼外,均應經防腐處理.連接時需在與鋁材接觸處加設塑料或橡膠墊片.
10. 凡需做防水層的樓 屋面,在防水層施工完成后應進行48小時閉水試驗,井檢驗合格后方可進行下一道工序的施工.
11. 如施工中發現材料做法厚度與材料做法表中不一致,可在設計方認可的條件下,對其中墊層或混凝土找坡層厚度作適當增減.
12. 本工程所采用的材料其性能指標均應達到或超過國家標準中優等品的標準.
13. 施工中應嚴格執行國家現行的有關施工及驗收規范
