2．6整體界面設計

    前述零件參數化建模及自動裝配的程序開飯完成后，需要將這些程序整合成DLL插件形式方便使用，根據DLL插件開發的步驟，在SolidWorks菜單欄中添加菜單“pumpdesign”及菜單項“進入軸向柱塞泵設計”，如圖5所示。

圖5菜單及菜單項

    總體交互式界面設計如圖6所示。

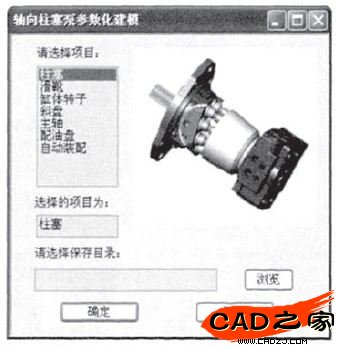

圖6選擇項目對話框

3結論

    以SolidWorks為平臺，利用Visual C++6．0為開發工具進行二次開發，設計出軸向柱塞泵主要零部件的參數化建模以及自動裝配程序，使設計難度及繁瑣度大大降低，并為軸向柱塞泵虛擬樣機的后續的仿真研究提供了基礎。
