隨著經濟的發展，裝備制造業正面臨越來越激烈的競爭，如何使企業的產品在市場上保持領先地位；如何改進復雜的產品設計、減少重新設計；如何進行前期問題檢測與糾正；如何使產品質量更高、問題更少，是從事裝備制造業每個設計者必須正視的問題，從而給產品的設計者提出了挑戰。正是在這樣的前提下，三維軟件得到巨大的發展，企業依靠三維設計軟件，使用強大的CAD／CAM／CAE功能，使得設計效率得到了大大的提高。目前，主要的三維軟件有SolidWorks、UniGraphics(UG)、Pro／Engineer、Inventor、CATIA等。

    SolidWorks是生信國際有限公司推出的基于windows的機械設計軟件，它不僅有強大的三維實體建模和二維工程圖生產功能，而且還擁有豐富的第三方支持軟件，可以實現加工、分析、仿真、逆向工程等工程應用，由于其優越的性價比，廣泛的應用在中小企業中。

    ANSYS是美國ANSYS公司開發的大型通用有限元分析軟件，是融結構、流體、電場、磁場、聲場分析于一體，以有限元分析為基礎的大型通用CAE軟件，軟件主要包括了3部分，前處理模塊、分析計算模塊、后處理模塊，并且開發了與cad軟件的數據接口，其缺點為自身很難建立復雜的三維模型。

    Workebench是ANSYS公司提出的協同仿真環境，解決企業產品研發過程中CAE軟件的異構問題。Workbench的仿真環境有3點與傳統仿真環境有所不同：①客戶化：Workbench像PDM那樣，利用與仿真相關的API，根據用戶的產品研發流程特點開發實施形成仿真環境，而且用戶自主開發的腳與ANSYS已有的API等。這一特點也稱為“實施性”；②集成性：Workbench把求解器看作一個組件，不論由哪個CAE公司提供的求解器都是平等的，在Workbench中經過簡單開發都可直接調用；③參數化：Workbench對CAD系統的關系不同尋常。它不僅直接使用異構CAD系統的模型，而且建立與CAD系統靈活的雙向參數互動關系。Workbench由4個模塊組成：DS、DM、DX、FE Modeler。

l SolidWorks與ANSYS的數據轉換

    ANSYS軟件提供了各種CAD軟件的專用接口，它可以識別IGES、ParaSolid、CATIA、SAT、CIF、Pro／E、UG等標準格式。SolidWorks與ANSYS進行有限元分析的數據交換主要有3種格式，即IGES、ParaSolid和ACIS格式：①ICES(初始化圖形交換規范)是一種三維繪制軟件與CAE軟件之間交換的通用交換格式，ANSYS本身內置了IGES交換過濾器，它支持IGES格式文件的輸入。在SolidWorks的三維建模中，將已經建好的三維模型另存為IGES格式，通過這樣的方法可以實現兩種軟件的數據交換；②ParaSolid同樣可以在SolidWorks中采用另存為的方式得到，所以SolidWorks中建好的模型可以通過這個方法導人ANSYS中；③SolidWorks能很容易生成ACIS格式，同時，ANSYS提供了與ACIS的接口，因此，通過ACIS格式可以實現SolidWorks與ANSYS的數據交換。用SolidWorks建模時輸出的格式應避免使用IGES和ACIS格式，因?yàn)樵趯?shí)際的應用工程中，導入的模型因?yàn)榻Y(jié)構復雜或三維建模的基準等問題產生一些元素丟失，經常出現一些錯誤，所以對于初學者不建議采用此方法進行數據交換，除非有特殊要求才選用這兩種方法進行數據轉化。一般裝配體和零件的數據輸出使用ParaSolid格式，在使用ParaSolid格式時要注意SolidWorks與ANSYS的數據相匹配的問題。根據經驗，在選擇PAPA版本時盡量選擇PAPAl4或更低的版本，ANSYS則使用ANSYS6．0以上的版本，同時，在SolidWorks與ANSYS的數據轉換中還應注意單位設置保持一致。

2 COSMOSXpress、COSMOSworks功能

    SolidWorks不但提供與其它CAE軟件的數據接口，而且自身也提供了有限元分析模塊，即COSMOSXpmss和COSMOSworks功能。COSMOSXpress是COSMOSworks入門版本，可以對三維模型進行線性靜態分析，分析后可以得到模型的應力分布圖、位移分布圖和模型的變形圖。而COSMOSworks可以進行線性靜態分析、頻率分析、線性扭曲分析、熱力分析、非線性分析、掉落測試分析和疲勞分析，其中，在線性靜態分析中可以繪制出各個方向上的位移、反作用力、接觸壓力、應力和應變。在線性靜態分析中，COSMOSXpress分析的結果和COSMOSworks分析的結果是一致的，所以在隨后的分析中，文中只給出了COSMOSXpress分析結果。

3 實例分析

    如圖所示，用SolidWorks繪制的模型為一固定支架，它有兩塊鋼板焊接而成，其中，固定板上開有4個規定孔，水平托盤承受4000Pa的均布?jí)毫Γ?jì)算支架的位移和應力，已知材料的彈性模量為2．1×Pa，泊松比為0．28，材料的密度為7．8 x kg/.

本文為授權轉載文章，任何人未經原授權方同意，不得復制、轉載、摘編等任何方式進行使用，e-works不承擔由此而產生的任何法律責任! 如有異議請及時告之，以便進行及時處理。聯系方式：editor@e-works.net.cn tel：027-87592219/20/21。

3．4結果對比

    表1為各CAE軟件的分析結果，通過分析可以看出各個結果比較接近，但SolidWorks的分析不如ANSYS和workbench精確，對于簡單的結構分析，可以采用SolidWorks自帶的分析模塊，而對于復雜的結構，它只有一定的使用和參考價值，建議使用ANSYS和workbench進行分析。

圖6 workbench的應力分布圖

圖7 workbench位移分布圖

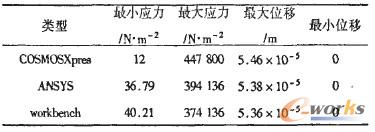

表1計算結果統計表

4結論

    介紹了通過SolidWorks軟件進行CAE仿真的幾種方法，并對軟件之間的數據交換問題進行了一定的闡述，通過COSMOSXpress、ANSYS和workbench對三維模型進行相應的有限元分析，對比分析結果，從而進一步了解Solidworks軟件的CAE功能，結合其它分析軟件的優點發揮其自身的優勢，為廣大工程設計人員提供更好的幫助。
