§2.5 建立拉伸特征

    任何零件的第一個特征都叫做基礎特征（ the base feature）。你通過延伸草繪的矩形來生成這個特征。

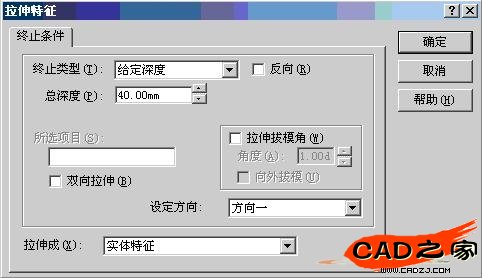

    1、單擊特征工具條上的拉伸凸臺/基體按扭，就會顯示拉伸凸臺對話框和由草繪生成的等大的實體圖

    2、


    3、在"終止類型"：選擇：給定深度.

    4、設置 總深度的值為30mm。在你改變高度值時，SolidWorks將預覽結果。

    5、確保拉伸成選項，為"實體特征"

    6、單擊確定成拉伸特征。


    注意：新的特征"基體-拉伸"已出現在特征管理器設計樹上。 這是你作的第一個solidworks特征，滿意嗎？不難吧。

    單擊特征管理器設計樹上"基體-拉伸"旁邊的加號標記,可以看到你用來延伸特征的草繪1。已列在特征的下面。

    §2.6 添加另外的凸臺特征

    為了在零件上生成其它的特征（比如突出特征或切削特征），在基體表面或平面上繪制，就可以延伸草繪 。

    注：在SolidWorks中,每次你在一個表面或平面上繪制，則生成基于一個或多個草繪的一個特征。

    ●要打開一個新的草繪，選中一個草繪上的平面或表面，然后單擊
    ●要關閉一個草繪，再單擊 Sketch 工具  或者單擊右鍵從菜單中選擇退出草繪
    ●編輯以前的草繪，可以右鍵單擊由該草繪生成的特征，或者在設計樹中單擊草繪名稱，在右鍵菜單中選擇 Edit Sketch

    對于本例而言，在第一個特征的前面建立草繪

    1、在視圖工具欄中點擊工具（消除隱藏線）

    2、如果選擇工具沒有被激活，在草繪工具欄中單擊；

    3、單擊零件的前面，選定零件前面；

    此時，被選面的邊變成了點線，表示已經被選中；

    TIPS：光標變成模樣，表示你已經選中了該平面

    4、點擊，或從右鍵菜單中選擇插入草繪，在選中的面上出現柵格，表示這是當前被激活的草繪平面；

    5、點擊圓形工具，或選擇菜單工具，草圖繪制實體。

    6、在表面的中心附近點一下左鍵，拖動鼠標畫出一圓形。過程如下圖所示：

    標注草繪并拉伸，生成凸臺（Boss）特征

    要建立圓形的定位已經它的大小，必須添加一些必要的尺寸

    1、點擊標注工具

    2、點擊表面的頂邊，點擊圓，然后點擊需要放置尺寸的位置；

    注意，在你點擊每一個實體時，尺寸會預顯，這種預顯顯示出尺寸引出線的附屬實體，并幫助你看到是否選擇的標注尺寸的正確的實體；當標注圓形尺寸時，尺寸引導線會自動默認為從圓心標注

    3、設置尺寸的值為60mm,然后按回車鍵。

    4、重復進行尺寸標注，定位圓心和表面側邊的位置。同樣設置尺寸值為60mm。注意，圓心點已經從一個蘭色的點變成了黑色，這說明圓的位置已經完全定位了。

    5、繼續使用尺寸標注工具，點擊圓并標注其直徑。移動光標，看一下預顯的尺寸，當尺寸對齊水平或垂直時，它顯示的是一種線性標注方法。

    6、選擇一個位置點擊左鍵，設置尺寸值為70mm。此時圓形變成了黑色，狀態欄顯示該草繪已經定義完全了。

    7、點擊拉伸,

    8、在對話框中，設置拉伸的高度（Depth）為25mm，其余各項為默認值。點擊OK，拉伸成突起特征。注意，生成的拉伸特征已經被命名為凸臺-拉伸1 ，出現在設計樹中。

    §2.7 使用縮放、移動、旋轉工具

    new:關于三鍵鼠標的用法：

    中鍵（或alt+中鍵）：旋轉
    shift+中鍵：縮放。　
    ctrl+中鍵：移動。

    如果你的鼠標有滾輪：滾動滾輪，縮放。

    關于solidworks的縮放、移動、旋轉工具，主要的工具條是：


    在SolidWorks中有四種縮放工具。

    ●單擊，在當前窗口以零件最大的尺寸顯示。
    ●單擊，然后拖動指針畫出一個矩形，矩形內的區域將在當前窗口中以最大尺寸顯示。
    ●單擊，然后拖動指針，向上拖動為放大，向下拖動為縮小。
    ●單擊一個頂點，一條邊或一個特征，然后單擊，所選部分將以全屏顯示

    下面還有幾個其它的縮放的方法：

    ●從View, Modify 菜單中選擇一種縮放的形式，或從右鍵菜單中選擇。
    ●在空白區域單擊右鍵，選擇一種縮放形式，或在模型上單擊右鍵，選擇view菜單，然后選擇一種縮放形式。
    ●要一步步地縮放，按z鍵縮小，按Z鍵放大。

    視圖定向工具。

    點擊該工具后，出現下面的對話框，可分別顯示零件的前視圖，后視圖等。


    ：顯示前一視圖。

    要旋轉零件：

    ●要一步步地旋轉零件，按箭頭鍵，每步的增量值怎么確定的>>>>>???
    ●要使零件的旋轉增量為90度，按住Shift 然后按箭頭鍵。
    ●要使零件以任何角度旋轉，單擊工具條上的按扭要想以順時針或逆時針方向旋轉零件，使用選項對話框中的增量，按住Alt鍵，并按左右箭頭。
    ●要使零件繞著一條邊或一個頂點旋轉，單擊，然后單擊這條邊或這個頂點，并拖動零件。

    要移動零件：

    ●單擊按扭，然后單擊并拖動零件來在窗口內移動這個零件。
    ●按住Ctrl鍵并按箭頭鍵來上下左右移動視圖。
    ●使用滾動條來移動到窗口的不同區域。

    §2.8 設置工具模式（Setting Tool Modes）

    大部分Solidworks工具是模式化的（modal)。也就是說，當你選取一種工具時，這種工具就始終處于激活狀態，直到你選擇另一種工具為止。你將會在指南中看到草繪工具和尺寸標注工具，Zoom to Area,Zoom In/Out 工具以及其它一些工具都是這樣的。

    對于模式化工具，當你選取一種工具時，你可以按自己的需要使用多次。然后再單擊這種工具或者選取另一種工具或按Esc鍵退出這種工具。按Esc鍵使選擇工具激活。

    Zoom to Fit 和 Zoom to Selection 都不是模式化的工具，你單擊一次，視圖放大，然后回到以前鼠標的狀態。

    你可以使用一種選項，使得各種工具用過之后，處于一種未被選中的狀態。單擊 Tools, Options, 選擇 General鍵， 在 Model列表下，單擊Single command per pick 復選框，確定后，單擊一種工具，用過一次之后，就又回到Select狀態下。如果你想重復使用一種工具，就雙擊它。

    §2.9 零件的顯示

    要在不同模式下顯示零件：

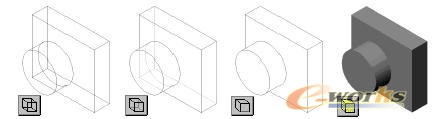

    在顯示工具條的模式按扭上單擊來以線架圖,隱藏線變灰，消除隱藏線 或 上色的方式顯示零件。你也可以通過選擇視圖，顯示改變顯示的模式。


    零件和裝配件的默認的顯示模式為著色。在你需要的時候你可以改變模式。

    §2.10 使用視圖顯示工具

    視圖顯示箱（Orientation box ）決定了零件或裝配在你面前顯示的方位。在你繪制零件或裝配件的時候讓視圖顯示箱處于可視狀態是很方便的。

    1、單擊按扭，或者你可以直接按下空格鍵，視圖顯示箱就顯示出來了。

    2、把 視圖定向拖到一個你認為方便的位置。
    3、單擊對話框中的按扭。這樣保持列表是打開的，并位于所有窗口的上方，使它始終是可視的。
    4、.雙擊一個視圖的名字就可以打開一個視圖。當前視圖的名字在視圖定向中以高亮度顯示。這里有十個標準的名字供選擇。

    符合標準視圖的默認平面有以下幾種形式：

    ●平面1--前平面(Front)
    ●平面2--上平面(Top)
    ●平面3--右平面(Right)

    你也可以生成自定義的視圖并把它們加到列表中。

    1、為自定義的視圖設置旋轉和縮放標準。
    2、在視圖顯示框中，單擊新視圖按扭。
    3、在命名視圖對話框中輸入一個名稱。
    4、
    5、單擊OK。

    新的視圖名稱被加到列表中，你可以隨時選擇它。

    §2.11 多視圖顯示


    你最多可以在一個窗口中顯示一個零件的四個不同的視圖。這在你要選擇一個零件的不同側面的特征，或者你想同時看看同一模型不同側面的操作效果時是非常有用的。

    當你在一個視圖中選中一個特征后，這個特征就在所有視圖中被選取中了。

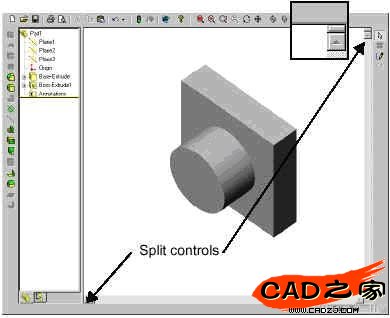

    1 拖動窗口上的一個或兩個滾動條來生成窗格（panes)。

    在需要的時候拖動分配器來調整窗格的尺寸。注意指針在分配器上時形狀的變化。

    2 在一個窗格中單擊，然后改變窗格中視圖的形式，縮放，或者視圖顯示器

    3 在每個窗格中重復以上操作。

    要回到一個視圖的狀態，把拖動分配器拖到一邊，把想要的視圖留在看得見的位置。

    你可以用同樣的方法來調整特征管理器設計樹窗格的寬度。在需要的時候把指針放在垂直分配器上然后拖動。
