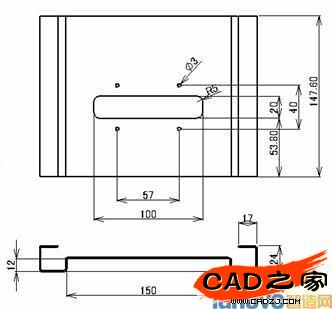

新零件文檔的生成

　　首先，打開新零件文檔，并保存。

　　1 單擊標準工具欄的新建

　　或者是從文件菜單中選擇新建。

　　會顯示新的SolidWorks文件對話框。

　　2 選擇零件單擊確定。

　　會顯示零件1模型窗口。

　　3 單擊標準工具欄的保存

　　或者是從文件菜單中選擇保存。

　　會顯示另存為對話框。

　　4 文件名中輸入Support，并單擊保存。

　　草圖生成

　　5 單擊鈑金工具欄

　　的基體法蘭/薄片

　　或者是從插入菜單中選擇鈑金，基體法蘭。

　　會顯示提示PropertyManager中選擇要生成草圖的俯視基準面信息，繪圖區域上會顯示參考俯視基準面(前視基準面，俯視基準面，右視基準面)。

　　6 選擇前視基準面。

　　前視基準面中被插入新草圖，前視基準面垂直顯示于畫面中。

　　草圖鏡像

　　生成對稱模型時，繪制輪廓的時候，使用鏡像工具繪圖作業會變得更有效率。

　　另外，鏡像生成的圖形中會賦予對稱的幾何關系，所以要充分了解模型以對稱形狀設計的意圖，設計變更時，要保留對稱形狀的基礎上變形。

　　進行草圖鏡像有以下兩種方法。

　　■鏡像

　　畫圖時，先選定鏡像的圖形和中心線之后進行鏡像。

　　■動態鏡像實體

　　選定中心線并設為高亮顯示鏡像模式。在鏡像模式中繪制的圖形會自動鏡像。

　　工具欄的調整

　　經常使用的工具放入工具欄就可以很快執行指令。另外，把不使用的工具按鈕從工具欄中刪除或者是改變工具按鈕的順序來整理工具欄。

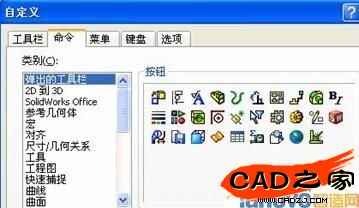

　　調整工具欄時，選擇工具菜單中的自定義指令頁。

　　■添加工具按鈕

　　選擇需添加的工具被包含的范疇，拖動按鈕，移動到想添加的工具欄上。確認是否是表示插入位置的鼠標點的象征圖標，并釋放。

　　■刪除工具按鈕

　　拖動想從工具欄中刪除的工具按鈕，移動到工具欄外面。確認鼠標點顯示為象征刪除的象征圖標，并釋放。

　　■移動工具按鈕

　　拖動想從工具欄中移除的工具按鈕，移動到要移動的位置。確認鼠標點顯示為象征插入位置的象征圖標，并釋放。

　　添加工具欄

　　為了方便作業，把需要使用的工具按鈕加到工具欄中。

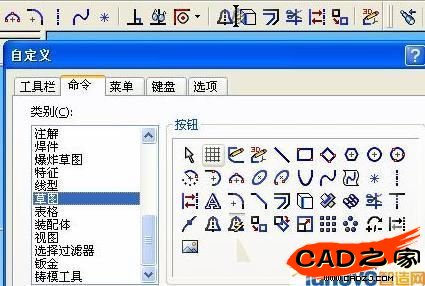

　　7 工具菜單中選擇自定義。

　　會顯示自定義對話框。

　　8 選擇指令頁。

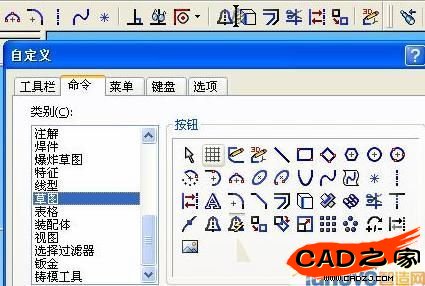

　　9 從類別選擇草圖。

　　10

　　從按鈕拖動動態鏡像實體的工具按鈕

　　，并釋放草圖工具欄中。

　　高亮顯示鏡像的圖標被添加在草圖工具欄中。

　　動態鏡像實體

　　基體法蘭的斷面用動態鏡像實體繪制。

　　11 繪制與原點配合的垂直的中心線。

　　12 單擊被添加在草圖工具欄的動態鏡像實體。

　　提示： 動態鏡像實體工具因為是觸發按鈕，模式結束之前要一直按住按鈕。

　　13 PropertyManager中會顯示選擇要成為鏡像基準的中心線的信息，所以畫圖之前選擇中心線。

　　會顯示表示中心線的上下高亮顯示鏡像模式中的象征圖標=。

　　14 用中心線畫如右圖的水平，垂直線。

　　這樣會自動在左邊生成對稱形狀。

　　15 單擊草圖工具欄的動態鏡像實體或者是結束鏡像模式。

　　在中心線中顯示的表示鏡像模式中的象征 =會消失。

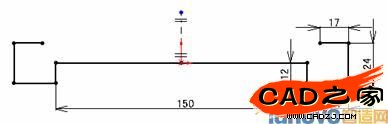

　　16 添加如圖的尺寸。

　　基體法蘭的生成
