利用當前主流有限元分析軟件Simulation對傳動軸進行疲勞分析，打破了傳統的手工計算，其意義是重大的。在材料實際測試中，將疲勞失效所需的應力水平與循環次數對應起來，繪制成一條曲線，我們稱之為S-N（應力-壽命）曲線。

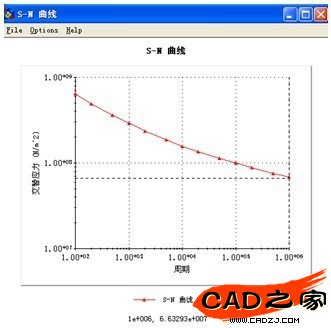

    這次分析我們采用的材料是1050，跟上篇靜態分析中的材料一樣，設定好材料疲勞曲線，S-N曲線如下圖所示。

應力-壽命曲線

    首先在靜態分析的基礎上建立一個疲勞算例，并添加事件，負載類形選擇基于零LR=0。具體設定如下圖所示

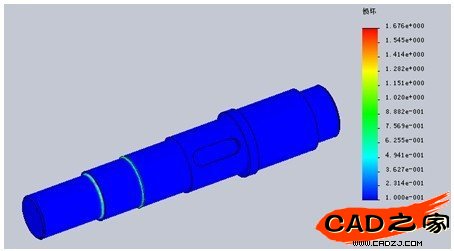

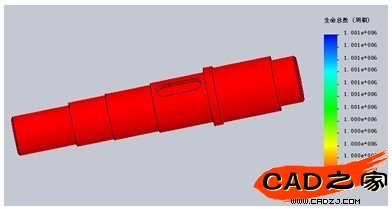

    此時，點擊算例運行分析得出疲勞數據。一組為破壞數據，其值大于1說明材料已經疲勞，另一組為壽命數據，反應在目前載荷下，各部位能承受循還應力的最大次數。兩組數據如下圖所示

損壞數據

生命總數

    出現這種情況，我們分析得了，在當前載荷下，傳動軸是不安全的，易出現疲勞失效，我們應當改進材料，使其符合生產要求，使用45號鋼代替1050進行分析。45號鋼S-N曲線如下

    S-N曲線顯示，當周期為1e6時，交替應力為102MPa,由于靜態下得到的應力值為86MPa,所以理論上45號鋼材質的傳動軸的壽命是無限的。

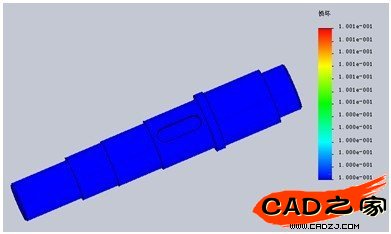

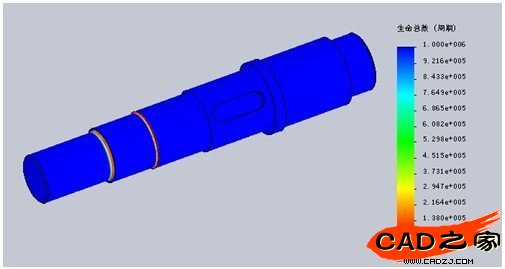

    運行分析新的疲勞算例，得出的結果如下圖所示，傳動軸每個部位的生命總數都為最大值，破壞數值恒小于1。結果完全滿足要求。

    小結：經過上面的分析，我們發現，此傳動軸用45號鋼的材質是完全夠用的，可以進一步分析力學性能在45號鋼以下的材料，使傳動軸的制造成本更低。
