三、特征零件的細節處理

    1.處理自制件、通用件以及標準件

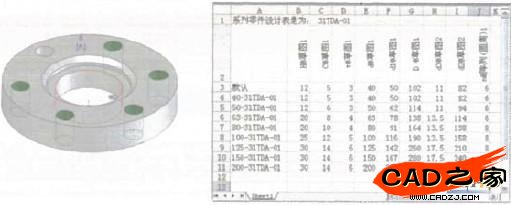

    自制件需要設計，并重用現有設計；通用件通過系列零件設計表實現，如圖3所示；標準件既可以使用GBToolbox，也可以自定義企業設計庫。這些庫的建立對日常工作效率的提高非常重要。

圖3

    2.快速處理焊接結構并生成下料清單

    SolidWorks提供專業的焊件功能以滿足快速處理構件的需求。焊件的切割清單可提供自動計算下料長度等實用功能，如圖4所示。焊件工程圖中可以自動標注零件序號。

圖4

    3.處理異形焊縫

    在SolidWorks焊件環境下可以處理各種異型焊縫，并將他們從切割清單中排除，使切割清單統計得準確無誤，如圖5所示。

圖5
