3. 1基本參數確定

    活塞壓縮機中采用的活塞基本結構型式有:筒形、盤形、級差式、組合式、柱塞式等。本文以全封閉式壓縮機無環部筒形活塞為例分析參數化設計過程。


    零件的實體建模，要求對實體進行系列化的參數化設計。根據實體的外形尺寸來選擇適當?shù)膮?shù)變量作為主要參數。如圖2所示筒形活塞的基本參數為:活塞直徑D、活塞銷外徑d、連桿寬度B等基本參數確定。

    其它尺寸要素可以通過關系表達式確定。具體幾何關系表達式如下

    活塞高度:H=CH·D
    活塞銷中心線高度:H1=CH1 · H
    筒形活塞內徑分別為D1 = D-20,D2=D-10
    活塞端面厚度;t=0.05xD

    其中CH,CH1分別為活塞高度系數和活塞銷中心線高度系數，其中CH取值范圍0.6~1.3，CH1的取值范圍0. 4~0.5。




    3. 2程序界面

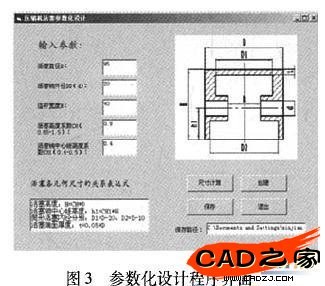

    運用VB可以方便的建立程序的主界面如圖4所示，設計人員只需要在輸人參數部分輸人相應的參數，默認情況下，零件的參數如表1所示，活塞其它尺寸參數與輸人參數之間的關系在輸人參數下方有說明，然后點擊創建就可以建立所要求的零件模型。

    3. 3程序代碼的編寫

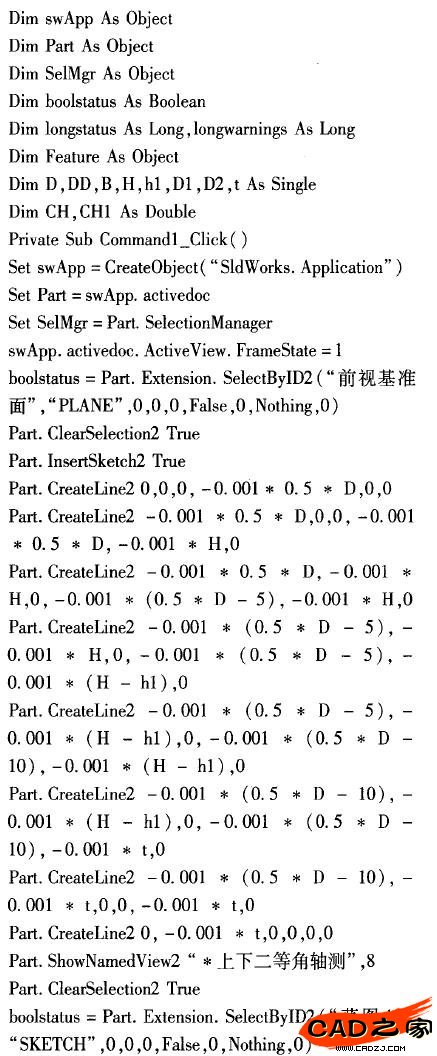

    對于程序代碼的編寫，簡單實用的方法是先錄制使用Solidworks用戶界面執行的操作，即錄制宏，獲得宏操作代碼，將其復制添加到程序中"創建"控件的click事件下，然后在代碼中找到定義實體模型的尺寸值，用對應的尺寸參數代替這些尺寸值。編輯修改以達到程序要求，通過程序驅動設計變量實現模型的建立和更新，這種方法編程較簡單，通用性好。具體代碼如下:

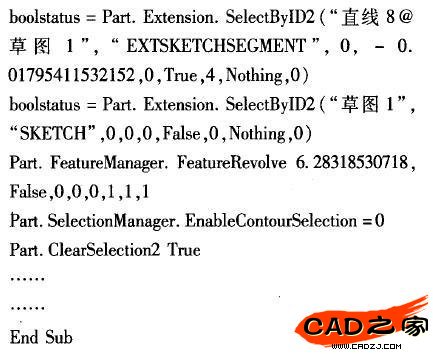

    以上是模型創建的第一步的程序代碼，其余的程序代碼與此類似，無論是錄制宏，獲得宏操作代碼，然后將其復制添加到程序所需部分編輯修改以達到程序要求，還是自己編譯程序代碼都要有以上的格式才能夠運行。
