2 建立變位齒輪模型
2.1 構建不同的變位齒輪

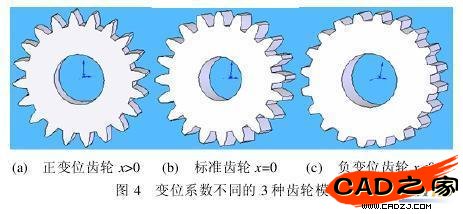

啟動齒輪設計軟件包：打開"新建零件"→工具（tool）→宏操作（M）→運行→齒輪.swp→出現齒輪設計參數控制件，如圖 2 所示，設置齒數 z、模數 m 相同，但變位系數不同的 3 組齒輪參數，即 z=20、m=3，而 x 分別取 0.25、0、- 0.25時，其正變位齒輪各部分的參數信息如圖3所示。分別輸入 3 組數據可生成正變位齒輪圖 4（a）、標準齒輪圖 4(b)和負變位齒輪圖 4(c)模型。
