本文介紹了懸臂式掘進機后支撐的ProE虛擬裝配設計相關內容。

　　虛擬裝配的主要目的是根據產品結構圖和裝配順序?qū)嵤?duì)裝配結構的分析和評價。在虛擬裝配階段可對設計提出修改建議，進行零件結構的優化，以便于加工及裝配，減少加工和裝配的時間。對提高產品設計質量，縮短產品設計周期，降低產品設計成本有重要的意義。

　　1 基于Pro/E自頂向下的設計方法

　　Top-down設計是自頂向下設計的簡稱，其含義是先確定總體思路、設計總體布局，然后設計零件和子組件，從而完成一個完整的設計。自頂向下設計從一個系統的角度，計劃所有的設計過程，建立整個系統或設計與組件和次組件系統之間的關系。在Pro/E中用戶獲得設計意圖的自頂向下設計方法有：

　　(1)布局(Layout)-定義設計產品最主要的參數和尺寸及其相互之間的關系。

　　(2)骨架(Skeleton)-定義設計產品最主要的空間位置是對layouts定義思路的3D細化。

　　(3)Pacl擴定義設計產品的組成結構，將零部件粗略定位在裝配中。

　　(4)Publish Geometry-提取設計產品的重要原則和設計數據，將其傳遞到整個產品設計中。

　　(5)復制幾何實體(Copy Geometry)-提取和接受設計產品的重要數據。

　　(6)關系(Relations)-設定各尺寸、各參數間的關系。

　　2 后支撐的功能與結構分析

　　掘進機屬長臂類的機器，較長的截割臂在截割作業時，產生很大的截割力，此時行走履帶所受的外力比正常行走時將顯著增加，改變了正常行走時履帶與地面合理接地比壓的分布狀態，形成整機的不穩定，甚至產生劇烈振動和傾翻。而后支撐的后部撐壓在地面上，可以增加機器的接地長度，以防止和緩解履帶的接地比壓偏移，進而增加整機的穩定性。主要由支架、支撐腿、支架與二運部連接架、二運部回轉臺、銷軸和襯套等組成。

　　3 利用top-down設計后支撐

　　(1)草圖設計

　　草圖即布局，是Pro/Engineer所提供的一個單獨模塊，其作用是可以通過簡單的線條和符號來描繪產品的大概輪廓，布局的核心就是定義產品的主要參數和主要尺寸。而它在整個裝配中的作用就體現在：通過聲明(Declare)建立各個零部件之間的關系，從而實現各個零部件之間自動裝配的目的，有利于設計過程中對整個產品的控制。圖l給出了利用Pro/E軟件對后支撐做出的總成布局圖，即頂級布局模型houzhichengbuju.lay。

　　圖1中設置的尺寸是全局關鍵幾何參數，其具體說明見表1。

圖1 后支撐總體布局圖

　　1 支架;2 支承腿;3 連接架;4 二運連接銷;5 二運回轉臺;6 銷軸

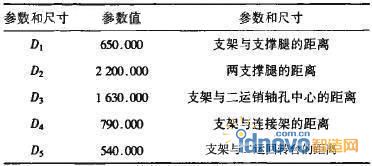

表1 后支撐關鍵幾何參數

　　(2)建立骨架模型

　　對于一個產品來說，骨架就是產品裝配的構架，產品的裝配應該按照骨架模型裝配。有了骨架，產品的結構、大小和尺寸就由骨架確定了，此時在骨架上裝上各個零部件，裝配也就完成了。可以把骨架文件理解為3D化的布局Layout文件，它同樣是一個設計思路和參考標準，骨架是一些立體化的、有位置、有尺寸的點、線、面，這些點、線、面就像布局中的平面軸線一樣為裝配提供依據和基準。在產品的自頂向下設計中，主設計首先完成布局的設計，通過點線面包含了產品的主要形狀、位置等信息，然后把整個項目分給多個子項目，隨同骨架模型一同分給不同的小組和個人，子項目再以骨架為參考，骨架改變后，子項目自動改變。如圖2所示，為后支撐的骨架模型。

圖2 后支撐骨架模型

　　(3)連接設計信息

　　連接設計信息是自頂向下設計的關鍵點，通過布局或骨架的方式，把設計信息傳遞到各個零部件中，以達到對裝配件控制的目的。在自頂向下設計中，可以通過布局和骨架向各個零部件傳遞設計信息。

　　通過布局向零部件中分配信息，需要在零部件中聲明，把零部件的各種信息聲明到布局中去，所聲明的參數必須與布局中的參數一致。當作完聲明之后，在打開零部件的參數窗口中，就會發現參數窗口中多了布局中的參數值。

　　骨架的信息傳遞就是映射幾何特征，即(Geometry的傳遞，它是通過Publish Geometry和Copy GeometrY實現的。通過復制點、曲面和表面幾何和特征作為參考基準，再建立新的幾何特征。通過復制過來的這些點、曲面和表面作為參照，從而保證建立的零件具有復制元件的幾何特征。Geometry傳遞的是比較具體的形狀和數據，如點的位置、曲線和曲面的形狀等，這些形狀和數據主要用于零件特征的建立。圖為后支撐的總成模型。

圖3 掘進機后支撐總成模型

　　4 基于總成模型的干涉檢測

　　產品裝配設計的干涉檢測目標是：提高裝配效率和裝配質量，降低裝配成本。其具體目標為在功能確定的條件下，產品零部件數量盡量少，易于裝卸，具有最優的零部件定位方案和最少的裝配調整操作。進行干涉檢測主要是對裝配關系進行檢測，在Pro/E中，全局干涉檢測的操作步驟為：分析一模型分析一全局干涉。進而觀察計算結果，若存在干涉，則需要回頭修改布局或骨架以求最終的無干涉。本論文中的總成模型經全局干涉檢測后，并無干涉存在，證明各個零件在各方向上相對距離合理，滿足虛擬裝配的要求。

　　5 結語

　　綜上所述，基于Top-Down思想的參數化設計方法的優點是很明顯的，由于整個設計過程是從頂層開始的，從一開始就控制著產品的整體設計目標和性能狀況。結合各方面因素，不斷調整設計方案，實現設計優化，如在方案設計階段就可以對產品骨架模型進行運動分析，對關鍵零件進行剛度、強度校核。隨著設計層次的逐漸下行，頂層的參數逐步得到印證，結構不斷細化，并根據需要加以調整，從而保證了設計結果的準確性，同時縮短了設計周期。這種設計方法對于規模越大、產品結構越復雜的企業，效果就越明顯。
