本文給出了用PROE做椅子的受力分析，并對破衣的CAE應用進行了介紹。

　　第一步，做一個椅子的PART檔案。

　　1)先構建四條邊縣：如圖一：

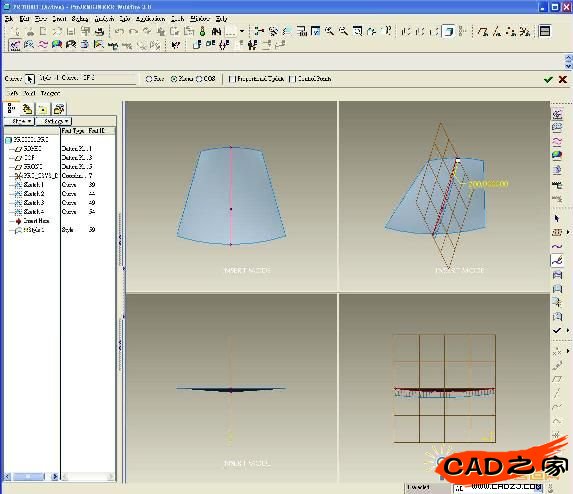

　　2)在STYLE模塊構建一個曲面。注意：構建綫型的時候配合分析以獲得高質量的面。如圖二

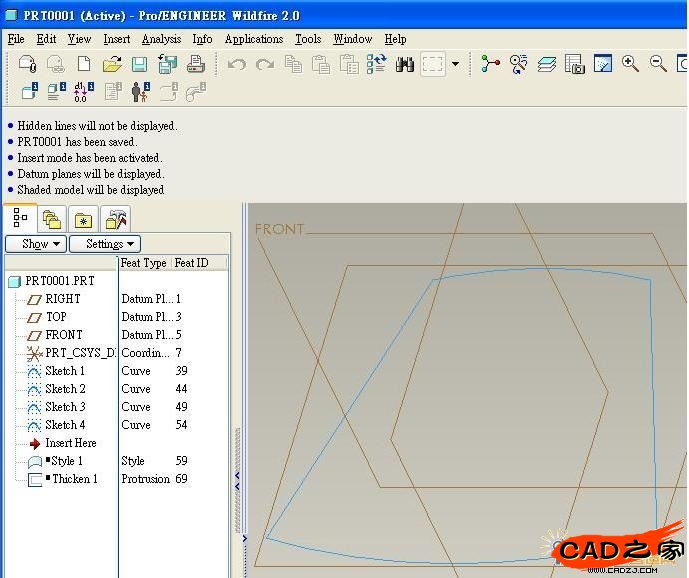

　　3)加厚曲面，如圖三：

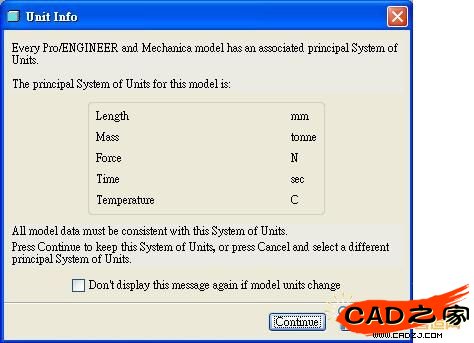

　　4)確認單位為MMNS

　　第二步：進入MECHANICA如圖四

　　2)在彈出的對話框中選擇CONTINUE

　　3)在彈出的對話框中選擇OK

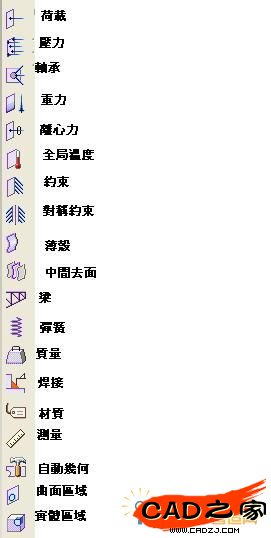

　　4)MECHANICA的STRUCTURE模塊常用命令介紹：

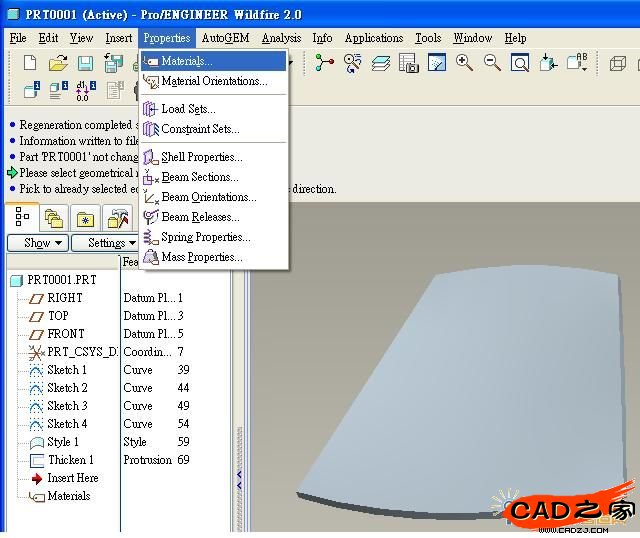

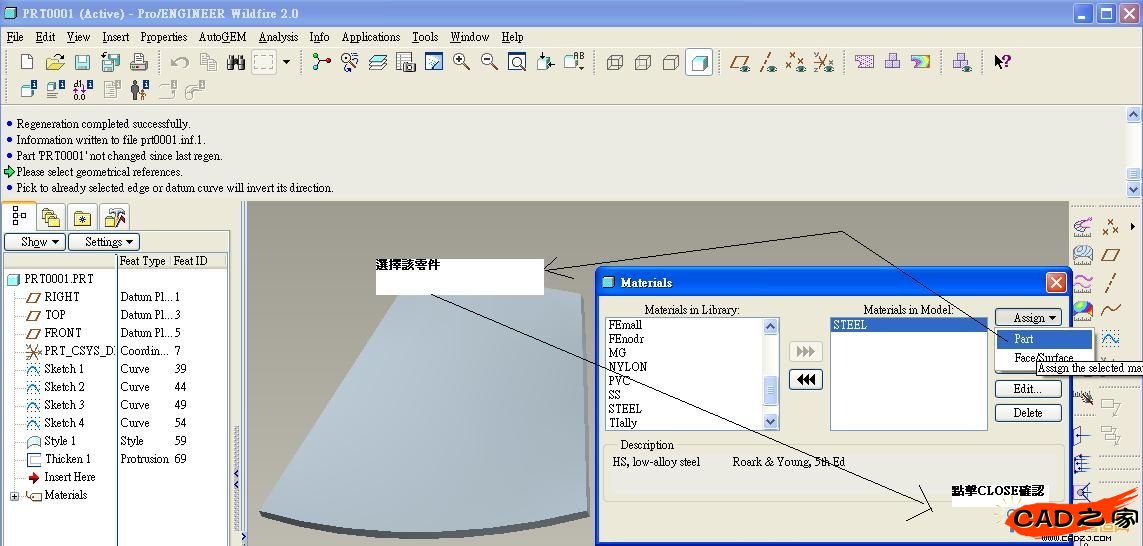

　　5)給椅子指定材質：我們給它指定為STEEL

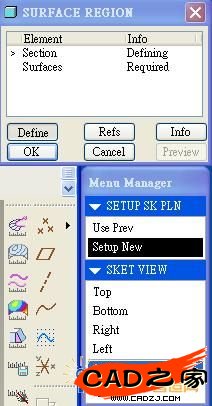

　　6)創建兩個曲面區域來定義臀部在椅子上的位置：
