采用自頂向下的設計方法

　　設計小組或個人便能夠使用集中式信息來同時處理多項工作

　　自頂向下設計是一種在上層處理關鍵信息并把這些數據向較低的產品結構層傳遞的方法。通過使用六種主要功能(布局『可選』、裝配結構、骨架、數據通訊、發布/復制幾何體、以及建立零件/裝配幾何體)，個人或設計小組可以縮短設計時間，提高質量，并能在高層實現更改控制。

　　始于布局規劃

　　Pro/ENGINEER提供了一個電子記事薄，隨著設計概念的發展，可以在此獲取和更新設計意圖。采用自頂向下方法，可以把實體模型鏈接到布局，并隨著布局的變化自動更新模型。

　　雖然它們不是自頂向下設計的必要條件，但是，布局能把設計信息集中保存，這有助于在建立實體模型之前建立設計意圖。

　　- 技巧 - 在檢索引用了布局的模型時，通常會把布局調出到緩存區中。即使裝配不在緩存區中，模型需要的所有關系也都有效。

　　定義裝配結構

　　在建立裝配結構的過程中，用戶實質上建立了一個虛擬的物料清單(BOM)。這是一種確定設計小組主要工作的方法，如果只有一個人負責項目，那么，這種結構就可以起到類似標簽或標記的作用，它們可以指出需要完成或需要處理的地方。

　　虛擬物料清單可以幫助用戶為各個小組成員分配工作，從而使用戶把精力放在某些具體的工作上，而不是整個裝配上。另外，虛擬物料清單還允許關聯前面的零件庫，把模型提交給Pro/INTRALINK或PDMLink，并把它們分配給適當?shù)膸?kù)或文件夾。

　　- 技巧 - 用戶可以在Pro/INTRALINK 或 PDMLink中建立虛擬物料清單，然后把裝配拖到Pro/ENGINEER中。

　　建立虛擬物料清單的步驟：

　　建立頂層裝配。用戶可以輸入名稱，使用缺省的模板，或者復制另一個文件。

　　在設計需要的時候添加空組件或子裝配。

　　添加一些散件，比如潤滑油，用以表示物料清單中不用建模的項目。

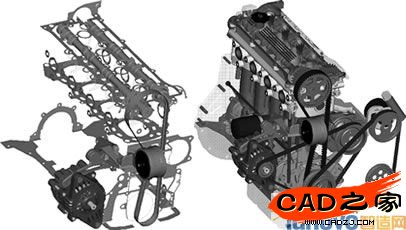

　　骨架為裝配設計提供了框架。當骨架發生變化時，所連接的實體模型也跟著發生變化。

　　建立骨架

　　骨架模型是設計的框架，相當于裝配的三維布局。像布局一樣，骨架是一個集中儲存與裝配相關的設計信息的地方。當骨架發生變化時，與之相連的實體模型也將發生變化。

　　骨架模型簡化了設計的建立和可視化，有助于減少父/子關系，并能控制外部引用的更新。另外，可以以任何順序給裝配添加組件。

　　- 技巧 - 對于唯一標識的目的，則要考慮：使用骨架模型的命名習慣，如"assyname_skel.prt"。重命名您的骨架數據，使它的前綴為"sk_"。

　　- 技巧 - 簡單的圖示技術將有利于小組成員之間的交流。大量使用簡化表示和幻燈片方便了瀏覽。使用【顯示狀態】。使用曲面來闡明中心線和軸的意義。

　　建立骨架模型的步驟：

　　建立骨架模型

　　選擇【激活】(Activate)，從裝配建立骨架;或者選擇【打開】(Open)，在組件級建立骨架。

　　使用數據特征、曲面等，確定組件在裝配中的空間占位;它們也可以被用來建立裝配中組件間的接觸面，或者定義組件間的運動。

　　- 技巧 - 因?yàn)橄到y(tǒng)要求用戶必須在裝配方式下才能對這些特征進行各種編輯，所以應避免建立裝配級骨架特征。

　　傳遞設計數據

　　通過一個集中位置把設計數據從裝配傳遞到單個組件，是自頂向下設計方法的一個主要內容。優點包括分配工作、并行建模、和管理外部引用。通過定義布局的模型，用戶可以分發全局參數和數據;使用幾何特征，用戶也可以把一個模型的引用復制到另一個模型中。

　　定義布局模型的步驟：

　　【打開文件】(File)> 【定義】(Declare)，選擇【定義布局】，使布局中所有定義的參數和全局?jǐn)?shù)據在模型中都可見。

　　選擇模型的一個特征，并編輯它。在布局中選擇尺寸和相應的名稱來驅動該特征的某尺寸與其對應。

　　選擇【DeclareName】，并在模型中選擇【基準特征】，再?gòu)牟季种羞x擇一個相應的全局名稱。

　　技巧 - 在實現設計意圖過程中，需要重復其中的許多步驟。

　　發布和復制幾何參考

　　發布幾何體特征可以讓用戶標記可以被復制到其它組件中的參考上。這種方法給出了穩定可用的參考的唯一標識。

　　發布幾何體：

　　在頂層骨架模型中，選擇【插入】(Insert)>【共享數據】(Shared Data)> 【發布幾何體】(Publish Geometry)。

　　填寫每項內容，提供名稱并選擇其它骨架模型所需要的任一參考。

　　技巧 - 根據將被應用的子裝配，為發布幾何體特征命名。這能很方便地標識在子裝配或下一級架構中將有哪些幾何體特征被使用。

　　復制幾何體特征可以用作模型中創建其它特征的參考。因?yàn)槊總€(gè)小組的框架都從上一級復制而來，所以整個設計小組使用了同樣的設計規范。

　　復制幾何體：

　　用上一級裝配來約束子裝配;

　　激活子裝配并為它建立一個骨架模型。在一個單獨的窗口中打開;

　　把發布的幾何體信息復制到這個骨架模型中(【插入】>【共享數據】)> 從其它模型復制幾何體);

　　選擇頂層裝配框架文件或頂層裝配，并定義它的位置;

　　確定發布幾何體的要素，并在菜單中選中它。

　　建立模型幾何體與構建裝配

　　一旦用戶從頂層骨架模型中獲得了信息并放在了子裝配中，用戶就可以使用復制幾何體功能來建立零件，并開始構建裝配。

　　自頂向下設計有許多優勢，其中包括設計時間縮短、質量提高以及可以控制頂層更改等。根據這些簡單的使用技巧提示，您的設計小組便可以輕松的親身體驗這些優勢了。
