Pro/E 作為高端三維軟件的代表，功能強大、使用簡單、易學易用，目前已經成為包括機械設計、家電設計、模具設計等行業所普遍采用的三維軟件。 Pro/E 從最初的 1.0 版本發展到現在的野火 3.0 版本，其軟件操作界面和功能都有了明顯的變化，其變化的主要目標是在軟件功能不斷增強的基礎上操作不斷簡化。可是如果想學好 Pro/E ，并利用它來設計出合格的產品，還是要不斷的總結經驗和技巧，才能不斷提高。

　　以下是筆者總結的一些小技巧，希望能對大家學習 Pro/E 有所幫助。

　　& #8226; 如何使打開族表類零件后的零件再次打開只顯示原始模型?

　　對于族表類零件，默認的設置情況下，當打開族表的某個成員即族表的實例后，會在以后檢索零件時自動顯示族表的實例，從而為查找零件帶來難度。 解決此問題的方法非常簡單，只需要將 config 文件中的 menu_show_instances 選項 設置為 NO . 經過設置后打開族表只顯示原始模型而不顯示實例，可以減少查找實例零件的難度。下圖分別為系統缺省配置下族表實例的顯示方式和經過設置配置文件后的顯示方式。

　　需要注意的是：當設置好此選項后，一定要保存配置文件后關閉 Pro/E 并重新啟動一次才可以生效。

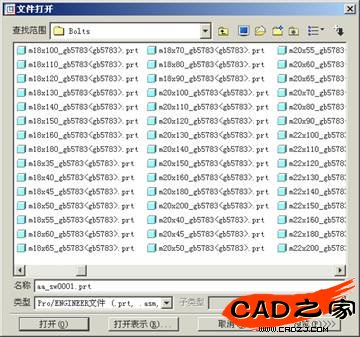

　　menu_show_instances 選項 設置為 YES

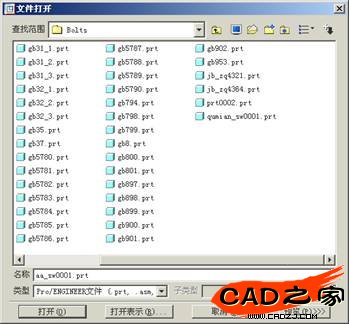

　　menu_show_instances 選項 設置為 NO

　　& #8226; 如何將零件文件壓縮以方便交流?

　　Pro/E 中的零件特征越多，文件也越大。有時候我們需要把零件通過郵件或其它方式和別人分享、交流，可一般的郵件附件都有容量限制，稍微大一點的文件就不能發送。這里提供給大家?guī)追N簡單有效的文件壓縮方法。

　　& #8226; 利用插入模式實現壓縮文件的目的。當打開一個模型時，我們可以看到，默認的“在此插入”都位于模型樹的最底端，我們可以使用鼠標左鍵按住“在此插入”并將其拖動到模型樹的最上端。此時將零件保存，在資源管理器狀態下，我們可以看到改變插入模式后零件的大小發生了變化，原來 311K 的零件現在只有 139K 。此時再利用壓縮軟件進一步壓縮后就可以方便的通過郵件進行傳遞了，而收到郵件的一方只要在 Pro/E 中打開模型，并將“在此插入”重新拖拽到模型樹的尾部即可實現零件的特征的完全復原。

　　默認的“在此插入”的位置

　　拖動后“在此插入”的位置

　　零件大小發生了變化

　　& #8226; 利用隱含的功能實現壓縮。打開模型后，在模型樹中將希望壓縮的特征全部選中，然后按下鼠標右鍵，選擇其中的“隱含”命令，系統會提示“加亮的特征將被隱含，請確認”，按“確定”接受，所選擇的特征即被隱含。隱含后的特征在模型樹中消失，保存模型。查看最新保存的模型，同樣可以發現模型的容量大幅減小。當模型被發送到對方時，使用 Pro/E 打開后，在模型樹中選擇“設置”—“樹過濾器”，在“模型樹項目”中選擇“隱含的對象”后即可在模型樹中看到隱含的特征，選擇它們后利用鼠標右鍵中的“恢復”即可將隱含的特征恢復。

　　使用“隱含”命令

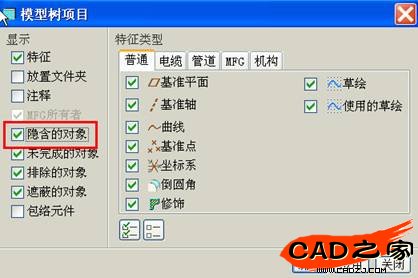

　　選擇“隱含的對象”

　　恢復隱含的特征

　　& #8226; 如何設置消息區的默認顯示行數?

　　消息區的默認顯示行數可以通過配置文件來進行更改。在配置文件中將“ visible_message_lines ”后面的值設置為你需要的值即可，比如你希望在消息區顯示 1 行文字，則在此參數后輸入“ 1 ”即可。

　　& #8226; 如何將 BOM 導入 EXCEL 使用?

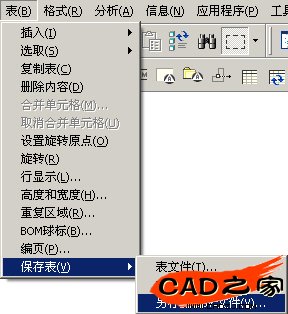

　　在野火 3.0 版本中，可以直接保存 BOM 表為 EXCEL 可識別的文件格式“ *.csv ”，如下圖。

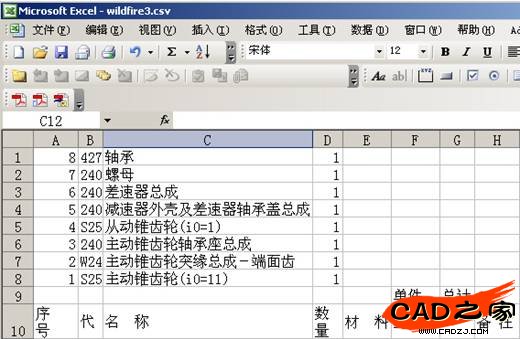

　　保存后的 CSV 文件可以直接通過雙擊在 EXCEL 中打開，如下圖。

　　圖 5.10

　　& #8226; 如何在工程圖中的整數尺寸標注出后面的 0 ?

　　有些企業在工程圖標注中，要求將整數尺寸，如“ 30 ”標注為“ 30.000 ”的形式，要實現此種標注，可以在工程圖配置文件 *.dtl 文件中設置如下項目“ lead_trail_zeros ”為 both[std_english] ，默認的配置為 std_metric ，不能實現標注小數點后面 0 的效果。

　　& #8226; 在鈑金件工程圖中，常常需要放置折彎和展平的兩種鈑金狀態，如何實現?

　　對于鈑金件工程圖中在一張工程圖中實現兩種不同狀態的效果，可以采用“族表”的功能來實現。即將此鈑金零件作成族表，在族表的實例中分別將展開和折彎的狀態作為族表的兩個不同實例存在。當在工程圖中需要放置某種狀態時，可以利用工程圖中的“多模型繪圖”功能，將零件族表里的不同實例分別添加到工程圖中，并創建不同的視圖，即可實現不同的鈑金狀態。
