1 引言

　　Pro/ENGINEER、 AutoCAD、MasterCAM、Unigraphics(簡稱UG)是目前國內外機械制造業中應用較廣泛的CAD/CAM軟件。工程技術人員在具有相應許可的情況下，熟練掌握這四種軟件圖樣的相互轉換方法，對于提高設計、編程效率是大有益處的。

　　Pro/ENGINEER是一套具有優秀的三維造型功能、強大的參數化設計和統一數據庫管理等特點的CAD/CAM軟件，而AutoCAD有完善的二維工程圖樣設計功能。因而，結合Pro/ENGINEER的特點進行產品的三維參數化設計，利用AutoCAD強大的二維繪圖功能，進行圖樣的處理和方案保存，是一種可行而有效的方法。又如，MasterCAM在中小型模具制造企業中應用較普遍，但其CAD部分功能相對較弱，進行復雜曲面、實體造型時較困難。因而，可以結合Pro/ENGINEER的特點進行產品的參數化實體設計，再導入MasterCAM中進行NC程序的編制。

　　2 圖樣轉換可行性

　　IGES(Initial Graphics Exchange Specification)、DXF(Drawing eXchange File)圖形交換文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它們是具有專門格式的順序文件，可以用各種編輯軟件進行編輯，也可以用高級語言來讀寫。IGES、DXF文件在四種設計軟件中均具有操作簡易性和雙向性的特點，這使得Pro/ENGINEER與MasterCAM、AutoCAD、UG之間圖樣的相互轉換成為可能。

　　3 圖樣轉換的實現

　　3.1 Pro/ENGINEER與MasterCAM 3D圖樣轉換

　　3.1.1 Pro/ENGINEER圖樣導入MasterCAM實現過程

　　(1) 在Pro/ENGINEER中打開要輸出的文檔。

　　(2) 單擊“File→Export→Model→IGES”，輸入文件名，然后單擊“√”，彈出“Export IGES”對話框(如圖1所示)。

　　(3) 在Export IGES對話框中進行相應參數設置，默認項“Surfaces”是將Pro/ENGINEER的3D模型輸出為曲面數據;“Wireframe Edges”項僅輸出3D模型的邊界線;“Datum Curves and Points”項僅輸出3D模型上的點和曲線資料。利用“Quilts”按鈕選擇3D模型上的曲面，可以僅輸出含有該曲面的IGES數據。在完成相應參數設置后，單擊“Ok”，文件轉換完畢。

　　(4) 開啟MasterCAM，單擊“File→Converters→IGES→Read File”，打開上一步轉換生成的IGES文件，系統彈出“IGES Read Parameters”對話框(如圖2所示)，在對話框中采用默認值或進行相應參數設置后，單擊“Ok”，即完成文檔導入。

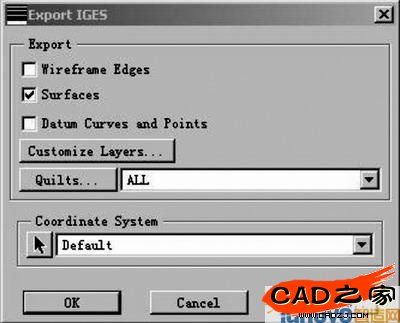

圖1 輸出IGES格式文件對話框

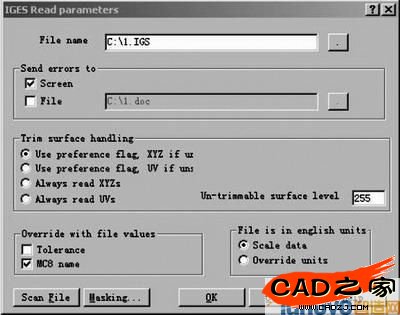

圖2 輸入IGES格式文件對話框

　　3.1.2 MasterCAM圖樣導入Pro/ENGINEER實現過程

　　(1)在MasterCAM中打開要輸出的文檔。

　　(2)單擊“File→Converters→IGES→Write file”，輸入文件名，指定文件存放目錄，完成IGES格式文件的轉換。

　　(3) 開啟Pro/ENGINEER，單擊“File→Import→Creat New Model”，選擇上一步轉換生成的IGES文件，單擊“Ok”，系統彈出“Import New Model”對話框(圖3)。

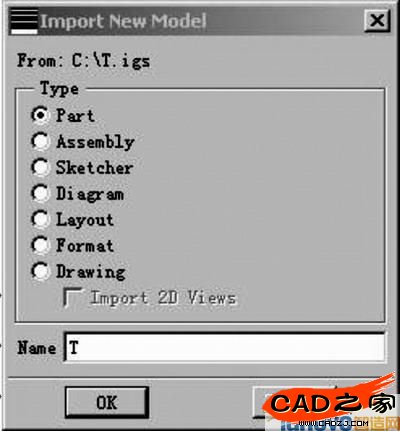

圖3 輸入新模型對話框

　　(4)在對話框中采用默認值或進行相應參數設置后，單擊“Ok→Close”，即完成了文檔導入。

　　3.2 Pro/ENGINEER與 AutoCAD工程圖樣轉換

　　3.2.1 Pro/ENGINEER圖樣導入AutoCAD實現過程

　　(1) 在Pro/ENGINEER中打開要輸出的工程圖文檔。

　　(2)單擊“File→Export→Model→DXF”或“DWG”， 輸入文件名，然后單擊“√”，既完成了文件轉換。

　　(3)開啟AutoCAD2000(簡體中文版)，單擊“文件→打開”，選擇上一步轉換生成的DXF或DWG文件，單擊“打開”，即完成了工程圖文檔導入。

　　3.2.2 AutoCAD圖樣導入Pro/ENGINEER實現過程

　　(1)在AutoCAD中，將要輸出的工程圖文檔存為DXF格式文檔。

　　(2)在Pro/ENGINEER中新建一個工程圖文檔，然后，在工程圖中單擊“File→Import→Append To Model”，選擇上一步生成的DXF格式文檔，單擊“Ok→Yes”，完成工程圖文檔的導入。

　　3.3 Pro/ENGINEER與 UG 3D圖樣轉換

　　3.3.1 Pro/ENGINEER圖樣導入UG實現過程

　　(1)在Pro/ENGINEER中完成IGES格式文件的轉換(轉換方法前面已詳細介紹)。

　　(2) 開啟UG軟件，單擊“File→Import”，完成圖樣的轉換。

　　值得注意的是，當在NT平臺上將IGES文件轉換到UG軟件中時，有時會發生錯誤，錯誤的原因有很多，而IGES文件格式不對是最經常發生的錯誤原因，可用NOTEPAD 打開IGES 文件來進行判定。產生這種錯誤最根本的原因是該IGES文件是UNIX文件格式，與MS-DOS文本文件格式有差異。所以必須首先將UNIX格式的IGES文件轉換成MS-DOS文本文件格式，然后再導入UG軟件。轉換方法有以下三種： 其一是在UNIX環境下， 利用UNIX相應的命令，將UNIX格式的IGES文件轉換成MS-DOS文本文件格式;其二是在WINDOWS2000環境下，利用Write命令打開IGES文件，將其另存為MS-DOS文本文件格式;最后一種方法是在WINDOWS NT4.0環境下，利用ULTRAEDIT打開IGES文件，將其另存為MS-DOS文本文件格式。

　　3.3.2 UG圖樣導入Pro/ENGINEER實現過程

　　(1)UG的3D圖樣可以被轉換為IGES格式文件，這個轉換過程可以在UG內部用“File→Export”進行操作;也可以在外部選擇“開始→程序→Unigraphics NX→Translators”來進行，但如果是在外部進行轉換，則不能選擇輸出文件的路徑， 因為外部轉換程序在運行時，根據變量HOMEDRIVE/HOMEPATH來決定輸出文件所在路徑。如你希望的輸出路徑為“H:ug_parts”，必須定義HOMEDRIVE為“H：”，定義HOMEPATH為“ug_parts”，如操作者沒有改變這兩個變量，則輸出的文件存入系統默認路徑。要改變這兩個變量的設置，可選擇“我的電腦-屬性-高級-環境變量”，在“環境變量”對話框中，選擇“新建”來設置或選擇編輯來修改。當重新執行轉換時(即重新選擇一次轉換程序)，新變量才起作用。

　　(2)將IGES文檔導入Pro/ENGINEER軟件的方法前面已有詳細講述。

　　實踐證明，在具有相應許可的情況下，熟練掌握運用Pro/ENGINEER與MasterCAM、AutoCAD、UG之間圖樣的相互轉換，對于提高設計、編程效率是大有益處的。
