繪圖模板自動創建視圖、設置所需的視圖顯示、創建捕捉線和顯示模型尺寸。它們包含三種基本類型的信息，用于創建新的繪圖：基本信息、指示和參數注釋。

　　基本信息是構成繪圖但不依賴于繪圖模型的任何信息，例如注釋、符號等。此信息從模板復制到新繪圖中。

　　指示用于配置繪圖視圖以及在該視圖上執行的操作，也用于建立帶有新的繪圖對象(模型)的新繪圖。

　　參數注釋是更新為新的繪圖模型參數和尺寸值的注釋。在實例化模板時，會重新分析或更新注釋。

　　可以使用繪圖模板來：

　　定義視圖的布局

　　設置視圖顯示

　　放置注釋

　　放置符號

　　定義表

　　創建捕捉線

　　顯示尺寸

　　也可以為您創建的不同類型的繪圖創建定制的繪圖模板。例如，可以為加工的零件與鑄造零件或鈑金件零件創建模板。創建模板允許您通過使用可定制的模板自動創建部分繪圖

　　創建繪圖模板

　　通過“文件”à“新建”菜單創建一個新的繪圖文件，并給該文件命名

　　選擇“使用缺省模板”并單擊“確定”

　　單擊“空”或“格式為空”

　　如果單擊“格式為空”：在“格式”下，指定要使用的格式，然后單擊“確定”

　　Pro/ENGINEER 會創建一個帶有指定格式的新繪圖

　　如果單擊“空”：在“方向”下，通過單擊“縱向”、“橫向”或“可變”來指定模板方向。對于“縱向”或“橫向”，在“尺寸”下選擇標準尺寸。對于“可變”，使用“寬度”和“高度”框指定尺寸，然后通過選擇“英寸”或“毫米”指定單位。

　　單擊“應用程序”à“模板”進入繪圖模板模式

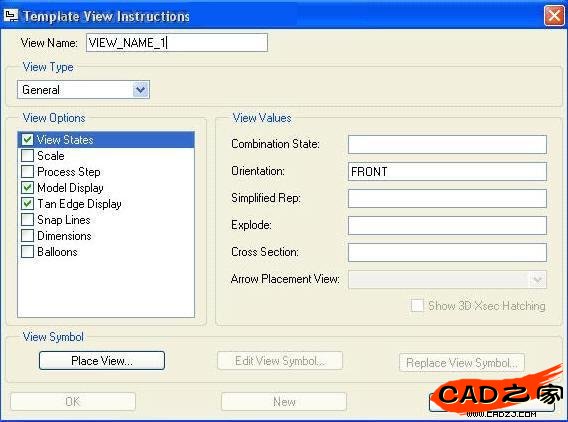

　　單擊“插入”à“模板視圖”，鍵入視圖名稱或接受缺省名稱，然后指定視圖方向。在“視圖選項”和“視圖值”區域中指定視圖選項和視圖值

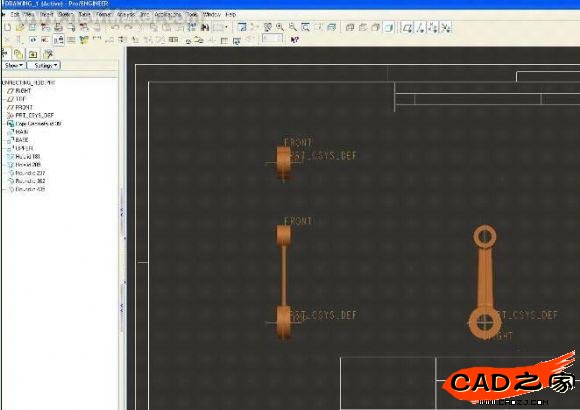

　　單擊“放置視圖”，然后選擇一般視圖的位置 (圖 1)

　　要放置其他視圖，請單擊“新建”，鍵入新視圖的名稱，并確定新視圖的方向。指定新視圖的視圖選項和視圖值。放置了所有所需的視圖后，單擊“確定”

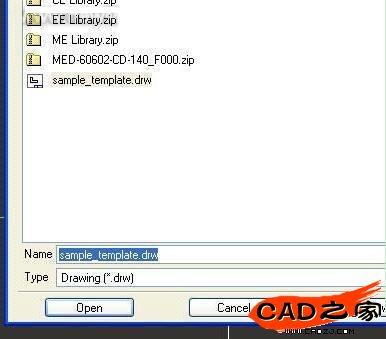

　　保存模板 (圖 2)

　　使用繪圖模板創建繪圖

　　創建一個新的繪圖(“文件”à“新建”)單擊“繪圖”

　　清除“使用缺省模板”復選框，然后單擊“確定”

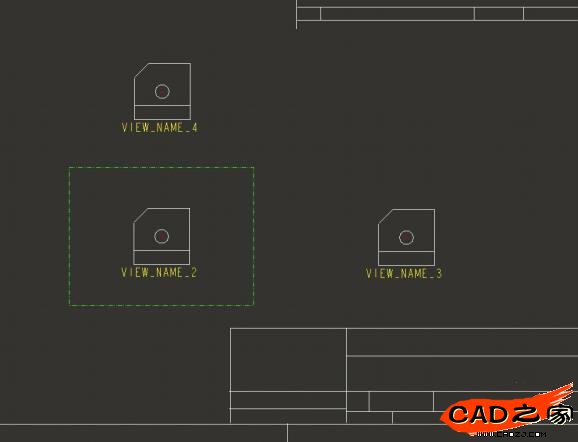

　　在“新建繪圖”對話框中，選擇要從中創建繪圖的模型 (圖 3 )

　　通過單擊“使用模板”指定模板

　　鍵入要使用的模板的名稱，或從“模板”列表中選擇一個模板。單擊“確定”。繪圖即已創建

　　注意：創建的視圖帶有模板和模型中的正確屬性。如果在模板中定義的屬性在模型中不存在，則在創建繪圖時會出錯。“繪圖模板錯誤信息”對話框會打開并列出錯誤。(圖 4)

　　要訪問“繪圖模板錯誤信息”對話框，請單擊“信息”>“模板錯誤”。

　　現在，您知道了如何使用可以加入到工作中的繪圖模板，并知道了如何快速輕松地創建繪圖，而且在這樣做時知道所有必要的信息一經創建就會包括在繪圖中。
