如何控制proe樣條曲線端點是和別的曲線相切或垂直呢?我們可以通過標注樣條曲線的角度來控制。

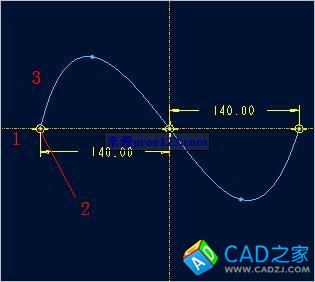

在草繪模式下選擇尺寸標注命令,先點擊端點一邊,再選擇端點,最后點擊端點一邊,參考圖1.

圖1
選擇合適的位置點擊鼠標中鍵即完成了樣條端點角度標注,我們把角度尺寸更改為90度或180度即實現了垂直和相切,如圖2.
