Proe5.0 IDD曲面修復三種模式詳解

時間:2014-07-03 08:47:33 來源:未知

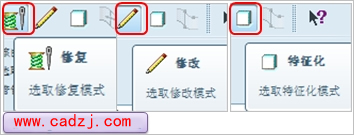

Proe5.0 IDD有三種模式分別是：修復模式，修改模式和特征化模式，您可以右鍵單擊模型，在快捷菜單上訪問這些模式，或在 IDD 工具欄上選擇各自的表示圖標，如圖1。

圖1

每個模式都是一組工具，可對導入的外部數據執行越來越復雜的分析、轉換，下面分別介紹他們作用。

修復模式： 查找并移除間隙和薄片曲面、添加 UV 曲線、根據用戶定義的線框模型進行線框編輯和自動修復。提供幾何數據的選取過濾器，并提供線框、頂點與相切的顯示選項。

修改模式：修改單獨的曲線和曲面以及替換單側邊。如果設計意圖是修改導入幾何而非修復幾何，可選擇此模式。

特征化模式： 將靜態幾何轉換為具有可修改屬性的顯式程序性幾何。特征化模式工具可將導入模型中的現有幾何類型轉換為 IDD 虛擬特征，如圓柱、平面、拉伸或旋轉。特征化模式還允許您更改虛擬特征的草繪或方向，以及修剪或延伸、合并或相交、封閉或移除曲面。也可以通過約束或拖動進行轉換。

下面介紹IDD模式中相關命令

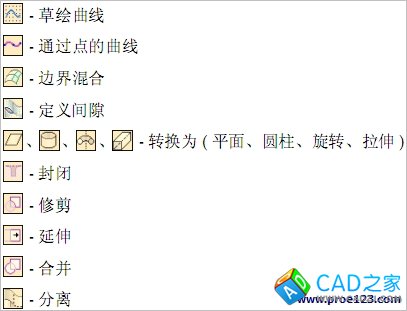

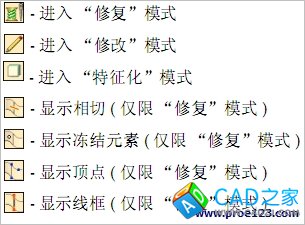

“模式”工具欄：使用“模式”(Mode) 工具欄可訪問各種模式并設置用來查看“修復”線框的顯示選項，如圖2。
