今天在用Pro/E5.O鈑金做設計的的時候發現多了個新功能：面組成形工具，有空就拿來探索一下，發現此功能非常強大可以輕松完成以前頗非周折才能創建的鈑金成形。

完成折彎處加強筋的設計，如圖1，在以前版本中必須通過沖孔和模具才能完成，現在通過面組成形工具就很簡單了。

圖1

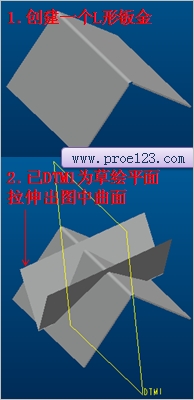

1.創建一個L形的鈑金壁，創建一個基準平面DTM1，以此基準平面為草繪平面拉伸V形曲面，如圖2。

圖2

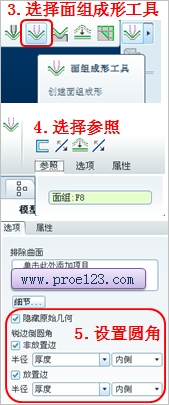

2.點選“面組成形工具”參照選擇第一步創建的曲面，點開“選項”下滑菜單，設置銳邊倒圓角，如圖3，確定即可完成圖1折彎處加強筋的創建。

圖3
