Proe5.0草繪顯示截面不完整怎么辦

時間:2014-06-23 06:48:55 來源:未知

proe5.0拉伸或者其他實體命令要草繪時，我們的截面是完整的，但是顯示還是截面不完整怎么檢查哪里出了問題？

  1. proe5.0實體命令進行草繪截面或者草繪圖形，經常會發現錯誤。發現錯誤一般的2種情況，一個是草繪截面多畫了一部分，另外一部分就是沒有形成一個封閉環。閉合后一個陰影面積出現。
    proe5.0草繪顯示截面不完整怎么辦
    proe5.0草繪顯示截面不完整怎么辦

    沒有形成封閉環的解決辦法。
  1.

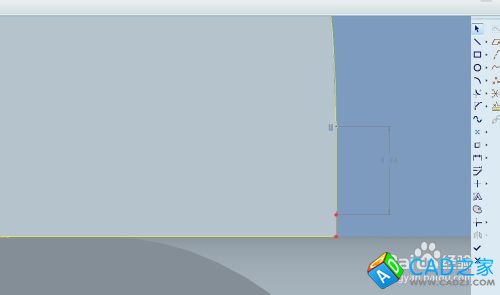

    使用“著色封閉環”和“加亮開發端點”工具檢查，如果有紅色端點出現，就是這個地方沒有閉合。

    proe5.0草繪顯示截面不完整怎么辦
  2.

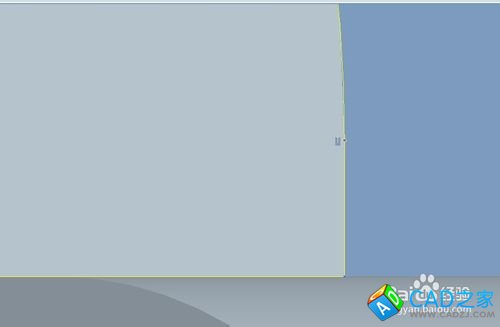

    使用“拐點工具”，選擇兩條線，就會自動閉合了。

    proe5.0草繪顯示截面不完整怎么辦
    proe5.0草繪顯示截面不完整怎么辦

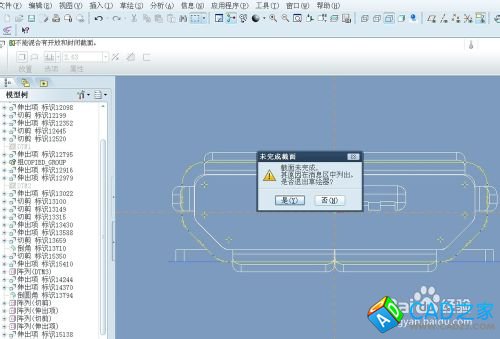

草繪封閉了還是出現不完整。

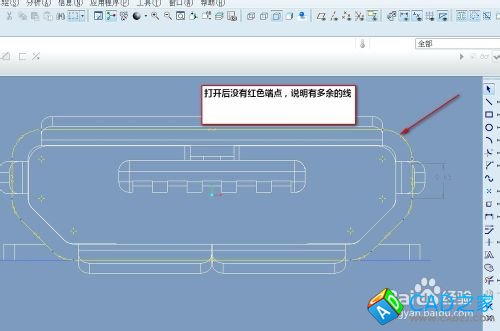

  1. 這種情況打開“著色封閉環”和“加亮開發端點”工具檢查，是沒有紅色點，只能堅持多余的線條出現。建議重新刪除重新選擇。

    proe5.0草繪顯示截面不完整怎么辦


注意事項

  • 紅色亮點是關鍵，ok后是一個陰影面積
