proe5.0中的樣條曲線具有靈活性和多樣性，但是由于其隨意性，有的時候在畫的時候必須給予約束。那么怎么來約束它了？

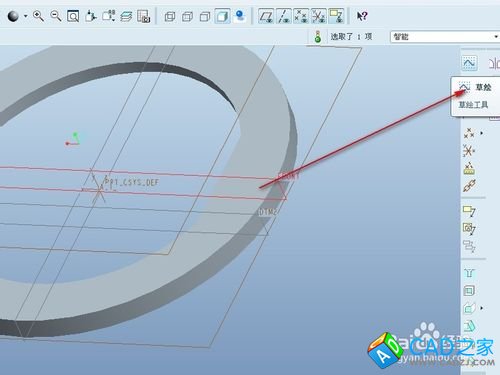

1進入“草繪”，在草繪里才有樣條曲線命令。
2進入“樣條曲線命令”
3隨意畫一根樣條曲線。

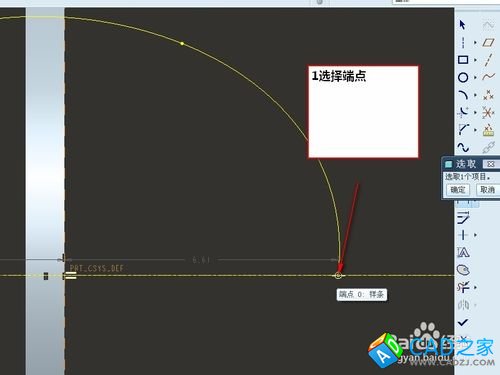

4左鍵選擇樣條曲線上的的一個點。

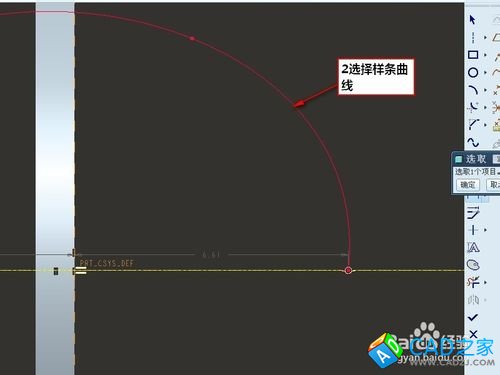

5左鍵選擇樣條曲線。

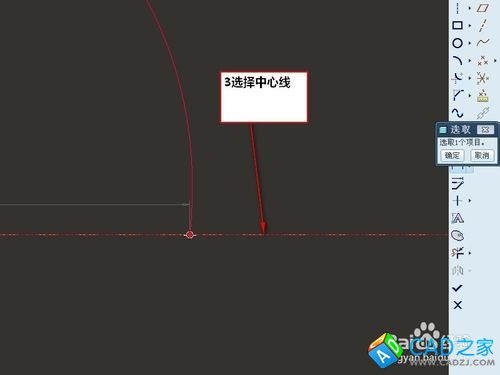

6左鍵選擇中心線。

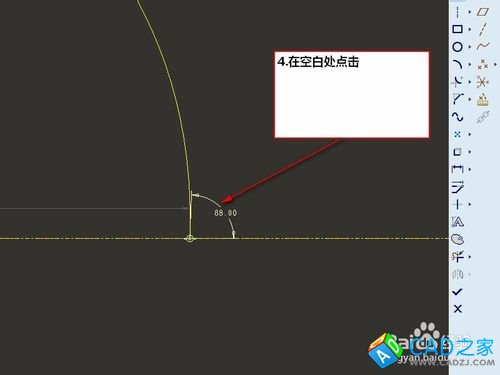

7在空白處鼠標左鍵點擊。

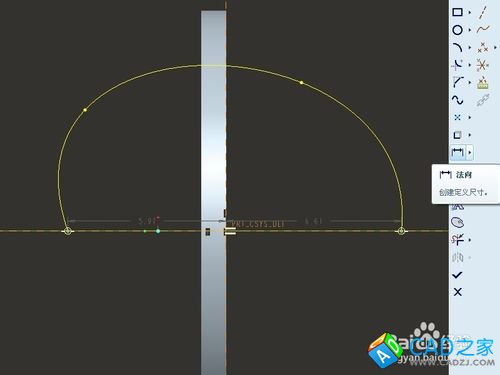

8修改樣條曲線處的尺寸。即完成了對樣條曲線的垂直約束。
