利用顯示/隱藏對話框（ Show/Erase dialog box），我們可以顯示/隱藏模型或其部分特征的尺寸。如果需要在透視圖中顯示模型尺寸，我們必須對DRAWING的配置文件添加下面的配置：allow_3D_dimensions設置為：yes。尺寸的顯示類型依賴與視圖的放置方法，注意一下幾點：

·         對于拉伸或旋轉的特征，如果草繪平面不垂直也不平行與屏幕，系統仍顯示平行與屏幕的尺寸

#p#分頁標題#e#·         當系統無法顯示normal-to-trajectory的掃描特征的尺寸時，尺寸會顯示在另外的視圖上；如沒有其它視圖，則顯示在中間面上；

·         系統在視圖中不顯示由 By View 命令壓縮的特征的尺寸，系統會選擇其它視圖進行顯示；

·         對于旋轉視圖來說，系統顯示的尺寸會進行旋轉顯示。

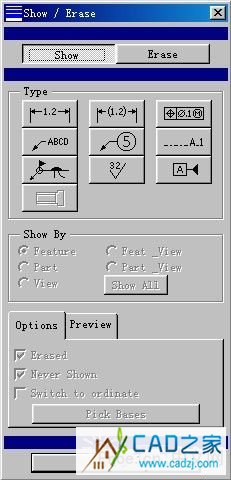

在DRAWING#p#分頁標題#e#模式下，選擇detail>show/erase,出現Show/Erase 對話框， Show/Erase對話框如右圖 。

· 5.1.2 在圖紙中顯示整個模型尺寸--- show all

1、在Show/Erase對話框中，點擊 Show

2、在Type #p#分頁標題#e#中，點擊尺寸  參考尺寸

3、在選擇一項，說明是根據什么方式顯示尺寸，這里我們選擇 show all ,表示顯示所有特征的尺寸。

4、點擊 Preview ，預顯尺寸。

#p#分頁標題#e#5、點擊accept all

注意：點擊Preview標簽，使被選中。如下圖

6、點擊 Close .完成。 #p#分頁標題#e#
