在WildFire4.0中，有專門使用有序的測量坐標點直接生成曲線的指令，這個指令就是曲線功能中的“自文件”曲線選項（圖9-49），這個功能是直接使用特定的坐標點文件（*.ibl）文件生成截面曲線，在打開文件前必需選擇一個坐標系作為坐標參考（圖9-50）

圖9-49                              圖9-50

而要理解ibl文件的組成內容和構建方式，首先要理解在WildFire4.0中對截面曲線的定義，在WildFire4.0中，一個ibl文件可以包含多個截面（圖9-51），而每個截面可以由多段曲線組成（圖9-52），在使用ibl生成曲線的情況中，曲線都是采用樣條曲線連接的，因此對于有不相切連接的曲線，必須分為多段來進行，因此需要引入曲線段的概念。

圖9-51                     圖9-52

要點：一個ibl文件可以包含有多個截面，每個截面可以由多段曲線組成，每段曲線都是由通過坐標點的樣條曲線連接。

 #p#分頁標題#e#

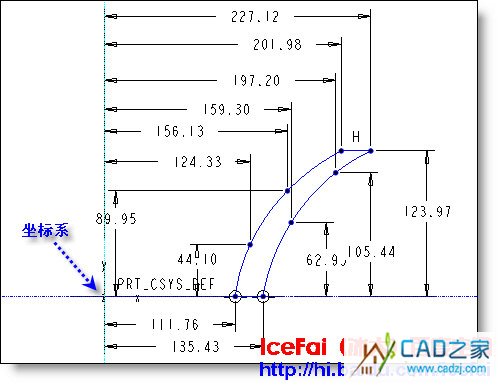

對于圖9-52所示的曲線，如果采用一般的草繪方法創建，可以采用圖9-53的尺寸約束方法，其中可以看到對曲線1和曲線3，都是有樣條曲線所組成，而且這兩個樣條曲線都有幾個控制點，控制點相對于坐標原點的尺寸如圖所示。

圖9-53

而同樣的曲線，如果是通過ibl坐標點文件的方式來創建又是如何的呢？首先運用ibl文件創建一段簡單的曲線，如圖9-52中的曲線段1，可以看到它是由四個控制點所連接的樣條曲線（圖9-53），這四個點的X，Y坐標分別是（111.76，0）、（124.33，44.10）、（156.13，89.95）和（201.98，123.97）。如果要用這些點創建ibl文件，首先用文本編輯器比如windows系統的記事本新建一個文件，然后在文件里輸入如下內容：

open

arclength

begin section !1

      begin curve !1

         1 111.76 0      0

         2 124.33 44.1   0

         3 156.13 89.95 0

         4 201.98 123.97 0

然后保存為9-1-3_demo.ibl，需要注意的是如果使用的是windows的記事本，默認保存的文件格式是txt文件，因此需要在“保存類型”組合框中選擇“所有文件”，然后在“文件名”的組合框中輸入“9-1-3_demo.ibl”作為文件名，注意必須自己輸入文件的后綴名ibl。

圖9-54

要點：ibl文件可以使用任何的文本編輯軟件來進行創建，只需要按照規定的規則來進行編寫便可。
