本文通過流體分析軟件，對產品壓鑄模具進行設計和壓鑄可行性分析。流體分析軟件能夠精確地模擬具有自由表面的流體的流動問題。運用它可以幫助模具設計人員確定澆注系統的位置，并且對澆注系統的流道方式進行優化。并且通過強大的流體計算能力，分析填充過程中可能產生的卷氣位置和最終填充位置，讓設計人員對渣包的排布做出正確的判斷。通過流體分析軟件設計產品模具的過程如表1：

表1  側蓋零件模型圖表

1 鑄件的建模
1.1 CAD建模和網格劃分

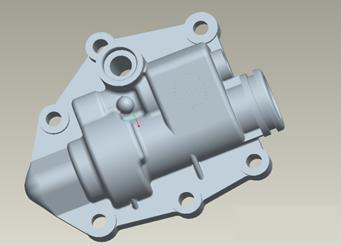

    首先對產品實物進行測繪，在CAD中對側蓋產品進行實體建模，如圖1：

圖1 零件模型圖

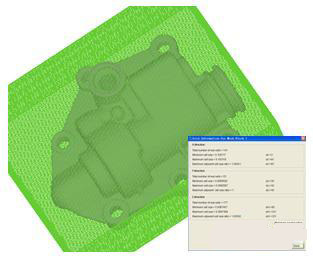

      運用通用接口格式導入到流體分析軟件中，在前處理模塊對該文件進行網格劃分，在進行網格剖分時，需要選擇合適的參數，既要保證計算的精度，又不能使網格數量太多，節省計算時間，便于調試，由于該零件無薄壁和大曲率部位，采用長寬高相等的正方體網格劃分。計算總單元數1322721，側蓋零件的差分網格顯示如圖2所示：

圖2 模型的網格劃分

1.2 鑄造參數的選擇
    一切參數應選與實際情況一致，采用壓鑄鋁合金ADC12,澆注溫度為700℃，內澆口速度60m/s。
2 模具澆注系統設計
2.1 澆注系統進料位置
    產品在壓鑄成型過程中，澆注系統對鑄件的外觀形態和內部質量起著重要作用。澆注系統的設計原則是保證產品填充完全的前提下，減少填充過程中的渦流和液體碰撞，防止行腔內殘留的氣體留在鑄件中，產生氣孔等缺陷。

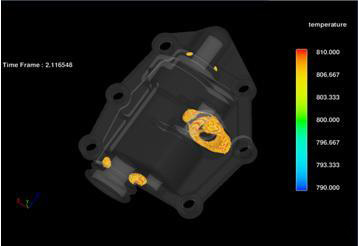

圖3 側蓋凝固場

    通過純凝固計算，得出在沒有補縮的情況下鑄件的最后凝固區域。在圖3中，黃色部分為最后凝固區域，所以澆注系統進料位置要靠近最大的未凝固區域，以便為該區域提供補縮通道。圖4為澆注系統進料位置。

圖4 側蓋澆注系統進料位置

2.2 澆注系統造型
    在CAD軟件中，對零件實體在1平面上進行投影，導出2D文件格式到AUTOCAD中，通過AUTOCAD靈活的2D線條繪制，創建澆注系統的外輪廓，并且保證內澆口部分的有效長度。接下倆在AUTOCAD中做的輪廓線導入到3維軟件中，利用這些線條進行澆注系統的建模，2D尺寸和3D模型如圖5所示：

圖5 澆注系統設計2D、3D

3 側蓋帶澆注系統的填充

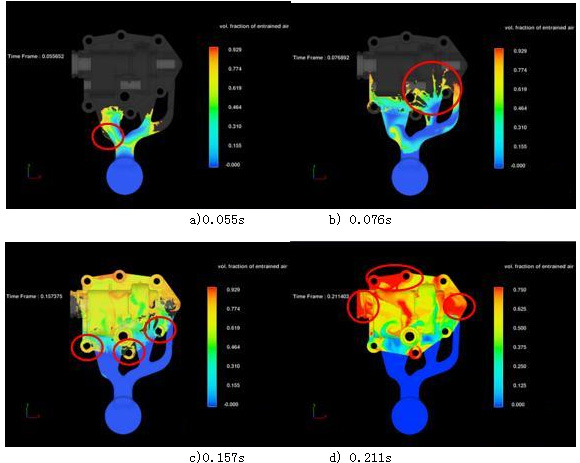

    圖6為4個時間點下的側蓋充型模擬：

圖6 側蓋充型過程

    a)左側澆道在鋁液剛填充的時候，有卷氣現象，為了避免把氣體帶入到鑄件中，此處可以考慮按照流動狀態修改澆注系統輪廓線。
    b)金屬液從內澆口進入到鑄件中時，中間澆道有噴濺現象產生，可以考慮增加該處內澆口的橫截面積。
    c)當金屬液持續進入到鑄件中，有些靠近內澆口的位置出現未填充滿現象，該處已經被鋁液分隔成獨立區域，所以氣體沒法跑出，最后只能留在鑄件中，這幾個位置可以考慮加設渣包，讓氣體排入渣包中。
    d)最后分析填充結束，缺陷場的分布，紅色區域為填充末端并且卷入空氣的部分，這些地方都要增加渣包，即起到排除氣體的作用，又給填充過程中產生的氧化夾雜提供了容納的空間。
4 側蓋渣包的設計

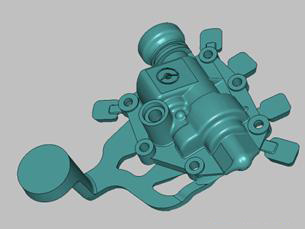

    通過上面的充型分析，最終確定澆注系統和渣包位置，如圖7所示

圖7 側蓋完整澆注系統
