1、時風集團的Cimatron應用之路

　　時風集團是一所國家級特大型企業，主導產品為三輪汽車、低速載貨車、輕卡汽車、拖拉機、發動機、輪胎、聯合收割機等，為中國農機第一品牌。作為這樣一所特大型制造類企業，機械加工環節的持續變革和效率提升顯得尤其重要。

　　在2008年全球金融危機的惡劣環境下，時風集團毅然投資引進了韓國現代起亞機械SKT2500MT五軸四聯動多任務加工中心、SKT400M三軸三聯動車削中心、KV90立式加工中心和KH80G臥式加工中心等先進加工設備。為了讓這些設備發揮最大的效能，Cimatron作為全球知名的CAD/CAM軟件提供商，為時風集團提供了全面和完整的軟件解決方案。

　　Cimatron的產品線包括CimatronE和GibbsCAM，為型腔模設計、沖壓模設計、電極設計、2.5軸到5軸加工、線切割、車、車銑復合、旋轉銑削、多任務加工、塔式加工系統等提供解決方案。 時風集團應用Cimatron集團的產品CimatronE已有多年的歷史，其對Cimatron China多年來的服務和支持也給予非常積極的評價。

　　時風集團引進的起亞機械SKT2500MT五軸四聯動多任務加工中心(見圖1)，包含X/Y/Z線性軸和B/C旋轉軸，其中B旋轉軸位于可自動換刀的高性能銑削主軸上，極大的提高了其加工范圍和能力。在考慮其CAM方案時，Cimatron集團的產品GibbsCAM在眾多競爭對手中勝出，并在隨后的工作中完善支持其所有功能，達到企業要求的理想效果。

　　圖1 起亞SKT2500MT五軸四聯動車銑復合加工中心

　　2、GibbsCAM在多任務車銑復合加工中優勢明顯

　　多任務復合加工作為機械加工領域的發展方向，近些年來得到了飛速的發展。多任務加工機床突出體現了工件在一次裝卡中完成大部分或全部加工工序，從而達到減少機床和夾具數量、免去工序間的搬運和儲存、提高工件加工精度、縮短加工周期和節約作業面積的目的。GibbsCAM在產品加工尤其是針對結構復雜的多任務加工機械領域，擁有顯著的優勢。

　　GibbsCAM最大的特色是“Powerfully Simple，Simply Powerful”，即易學易用，并足夠強大。易學易用是GibbsCAM的首要因素。作為CAD/CAM解決方案，一切必須以用戶的應用為前提，這決定了易用性遠遠比一兩個晦澀難懂的技術亮點更能幫助眾多的企業。GibbsCAM深深的認識到這一點，并據此做了諸多的努力。

　　GibbsCAM擁有專門為機械行業用戶設計的圖形用戶界面(見圖2)。它采用獨特的塊狀結構，填空式操作，并輔助以最新標準的Windows下拉菜單、圖標和快捷按鈕來完成整個加工過程，極大的簡約了軟件界面和操作次數，更貼合機械制造人員的思維習慣。

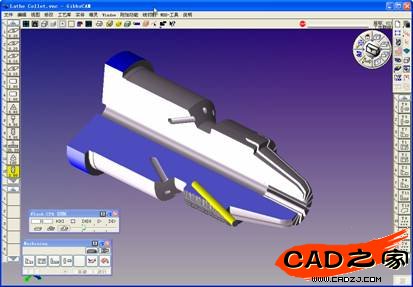

　　圖2 GibbsCAM圖形用戶界面

　　另外，GibbsCAM采用非模態界面使得用戶能夠不完成當前任務的同時即可以切換到另一個任務。這保證工作完全處在一個完全自由的方式，在用戶同時進行的不同任務之間的順序不存在任何限制和沖突，比如幾何和刀路的創建以及使用拷貝和粘貼在不同任務之間傳遞信息等;采用一個懸浮在軟件屏幕的軌跡球使得用戶方便的控制任何標準的零件視圖;在零件幾何、加工工藝和刀路軌跡之間保持完全的關聯性，允許其中任何一處的改變都能完成整個系統的自動更新;支持直接把對幾何對象的測量使用到文本輸入欄中等等，眾多的細節凝聚了公司20多年的技術追求與積累。

　　在易用性的基礎上，GibbsCAM追求極大范圍的滿足用戶的制造需求。目前GibbsCAM產品線支持2-5軸銑削，車削，車銑復合加工，多任務加工和線切割。GibbsCAM擁有完整的2-5軸銑削和2軸車銑方案，具體細節就不在此贅述。而GibbsCAM的車銑復合以及更復雜的多任務加工本質上就是其銑削能力和車削能力的無縫結合。因為軟件在組織架構上的完善處理，銑削特征和車削特征被完整的統一為操作(Operations)特征，從而使得兩者之間不存在明顯的界限。這對軟件使用人員有著極大的幫助。這樣一來，在 GibbsCAM里編制一個最復雜的多任務加工程序和一個最簡單的車削加工程序，本質上是完全統一的。

　　3、完善的后置處理系統

　　作為CAM軟件的重要組成部分，后置處理系統一直左右著其能否達到深入廣泛的應用，尤其在車銑復合以及多任務加工領域。GibbsCAM在針對各種機床的后置處理定制開發方面有著深厚的技術積淀。目前GibbsCAM的后置庫中擁有超過7000個經過實際機床驗證的后置處理確保輸出的程序無需任何改動即可應用于對應品牌的設備，其中包括超過584種國內外多任務加工機床。

　　針對時風集團引進的起亞機械SKT2500MT五軸四聯動多任務加工中心，由于它屬于起亞較新的設備，GibbsCAM庫中沒有現成的后置處理系統可以直接應用。但由于GibbsCAM在后置處理上的優異能力，經和時風集團的技術人員協調溝通，GibbsCAM開發出完整支持這臺設備的后置處理;比如特殊的七位刀具號碼指令;Y軸正交插補指令M120/M121;C軸銑削指令M43/M40;坐標系旋轉指令 G368/G369等。圖3和圖4為這臺設備B軸旋轉功能的試切零件的軟件編程環境和實際加工現場照片。

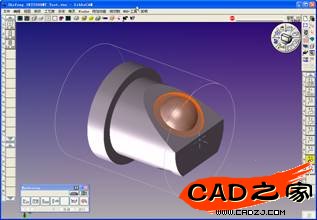

　　圖3 B軸旋轉試切零件編程界面

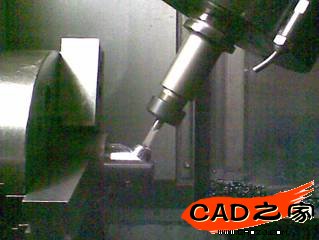

　　圖4 B軸旋轉試切零件加工現場
