隨著改革開放，我國逐漸成為世界制造業的生產基地，工業的蓬勃發展，使應用三維CAD軟件設計產品在我國大中型制造企業得到普及。用三維CAD軟件設計產品，以直觀、易用于強度校核和易于編數控程序等優點得到大家的公認，對工藝流程來講是一個絕好提升工藝文件質量的機遇。

　　以往工程師在進行零件裝配時，主要是依靠裝配工藝規程和裝配圖進行裝配。如果是新的設計，就有可能出現裝配中有干涉和不協調的現象產生。對工藝來講，不了解部件的內部結構，就需要很多的時間來研究零件圖和裝配圖。所以如果用三維數字建模來設計零件，再進行裝配，就會有效避免干涉和不協調的現象，工藝人員也會很容易了解零件外形、部件的內部結構和部件與之間的相互關系，及零件與零件之間的三維空間距離，所以數字模型在工藝裝配中有以下好處。

　　一、有效減少工藝人員的看圖時間

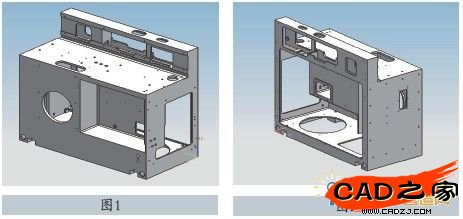

　　三維數字模型的直觀性可以幫助工藝人員直接了解零件內部結構，減少看圖出錯的幾率，提高工作效率，工藝人員可以把更多的時間和精力投入到其他工作中。對于比較復雜的鑄件圖樣，工藝人員要想在很短的時間內看明白，不是一件容易的事。有了三維數字模型再配合二維零件圖樣，看比較復雜的鑄件圖樣就會比較輕松，如圖1和圖2所示。

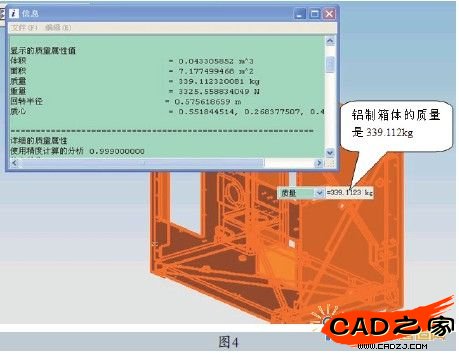

　　對三維數字模型還可以進行三維立體尺寸標注，隨時測量各個需要加工的工序尺寸，來檢查零件實際加工的尺寸是否正確，如圖3所示。對于復雜且比較大、重的零件，要想知道它的體積和重量不是一件容易的事，需要大量的計算。基于三維數字模型，得到體積和重量則是一件非常簡單的事，雖然也有可能因為加工誤差的關系與實物的體積和重量有一些偏差，但不會很大，如圖4所示。

　　二、更好地了解組件的內部結構

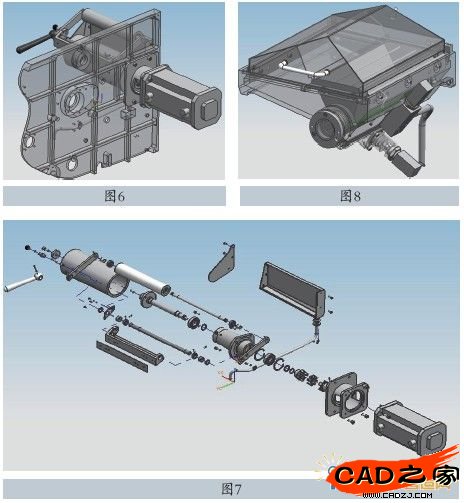

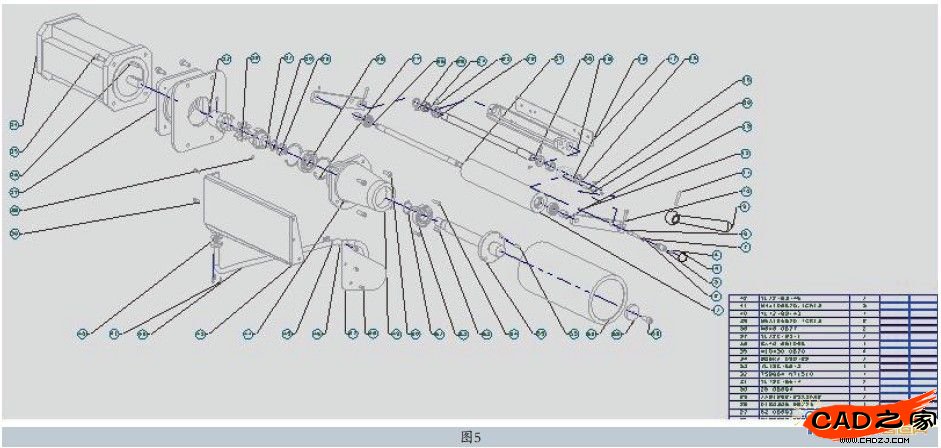

　　為了更好地了解組件內部結構，需要用軸測圖來表示部件的裝配形式，用這種形式可以很好反映部件的裝配結構。如果用過去的二維形式來畫軸測圖，幾十個零件組成的部件可能要用十幾天的時間才能夠完成。用三維數字模型裝配的部件，可以很容易生成軸測圖。并能夠及時發現問題，如：在設計過程中通過裝配能夠及時發現零件之間是否有干涉。在裝配中有些零件之間的空間距離在二維圖樣中是很難確定，在三維數字模型裝配中卻是件很容易的事，如圖5所示。同時能夠可以生成任何方向的裝配和軸測圖，并能夠做成各種方向的裝配圖片(可存成JPEG、TIFF等格式)，如圖6和圖7所示。這樣就會大大提高裝配工人的感官認識和實際操作能力，提高裝配的速度和準確性。

　　對于來筆者公司進行培訓的人員，可以通過觀察各種視角的三維數字模型進行培訓，還可以用透視的方法觀察裝配體的內部結構，從而更好地了解各個零件在裝配中的理論位置(圖8)。這樣可以改變過去只能在現場來進行部件裝配的培訓方式，既經濟又不受客觀條件限制，可以更好地保證培訓的效果。

　　三、解決實際樣機中存在的問題

　　對現場工藝人員來說，判斷有些零件或部件的位置是否安裝正確，能夠依據三維數字模型在裝配中的理論空間距離來進行快速判斷。

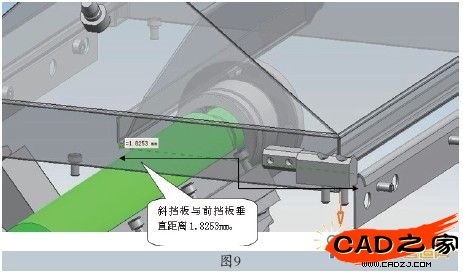

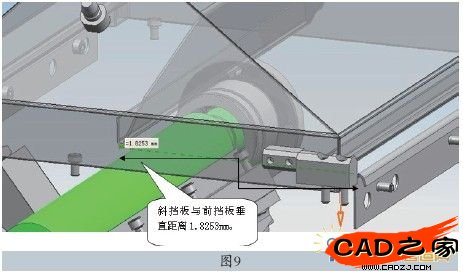

　　YL12-64噴灑室是ZL22成型機組中決定過濾嘴產品質量是否合格的重要部件，它在零件之間的位置是否正確，決定著產品質量是否合格。過去在二維裝配圖中有些位置的尺寸是無法測量的，實際工作零件之間的尺寸到底是多少，沒有理論根據。所以在廠家調試過程中，經常會出現濾嘴棒有溶洞的現象，這個現象在過去的調試中一直是困擾工程師的問題。通過構建YL12-64噴灑室的三維數字模型，工程師測量出YL12-64噴灑室與YL12-64-8前擋板垂直方向的理論距離為1.8253mm，而實際工作中YL12-64-20部件的上蓋斜擋板與前后擋板垂直方向的距離有時多達十幾個毫米，經過分析和觀察，發現出現溶洞現象就是因為其上蓋中的斜擋板加工質量問題和角度問題。具體來講，由于YL12-64-8前后擋板垂直方向距離過大，使得甘油酯順著斜擋板滴落在運行中的絲束上，造成濾棒中有溶洞的現象。如果濾棒中有溶洞的現象出現，就會給濾嘴棒生產廠家造成很大浪費，這也會給設備廠造成經濟損失。有了理論依據，設備廠工程師就能夠根據數據來調整斜擋板與前后擋板垂直方向的距離，從而很好地解決造成濾棒中的溶洞問題，如圖9所示。

　　四、制作數字媒體形式反映部件裝配的全過程

　　筆者所在企業過去一直延續著用裝配工藝規程和部件裝配圖樣來指導裝配，這就需要工人要有一定的文化基礎和經過專業技術培訓有一定識圖能力。對于復雜的部件裝配，工藝規程的編寫也有不盡人意的地方，這需要工藝員要有實際的裝配經驗。

　　如果用三維數字模型在計算機中進行裝配，就可以很好地了解整個部件的裝配順序，減少工藝規程編寫中的錯誤，提高工藝規程編寫的質量。對于稍有一定的文化基礎和專業技術培訓有一定識圖能力的年輕員工，如果用插放數字媒體的形式來反映復雜部件裝配的過程，再配合正確的工藝規程文件，就會很好地完成復雜部件的裝配。制作好的數字媒體，不僅可用以對現場的員工進行培訓，還可用以通過互聯網對千里之外的協作用戶進行培訓，這將是未來培訓的必然趨勢，也是現場工藝人員用于了解裝配部件內部結構最有效的方法。另外，用三維數字模型制作的視頻文件存為avi形式，就可用Windows中的Windows Media Player或其他視頻軟件來播放，從而反映整個部件的裝配過程，如圖10和圖11所示。

　　五、結束語

　　三維數字建模的好處是直觀，可以完成二維視圖所不能完成的工作，筆者認為：用插放視頻文件配合工藝規程文件是未來制造企業制作裝配工藝文件的必然趨勢，這將大大提高工作效率。
